CEBEK R-3 Guide Rapide

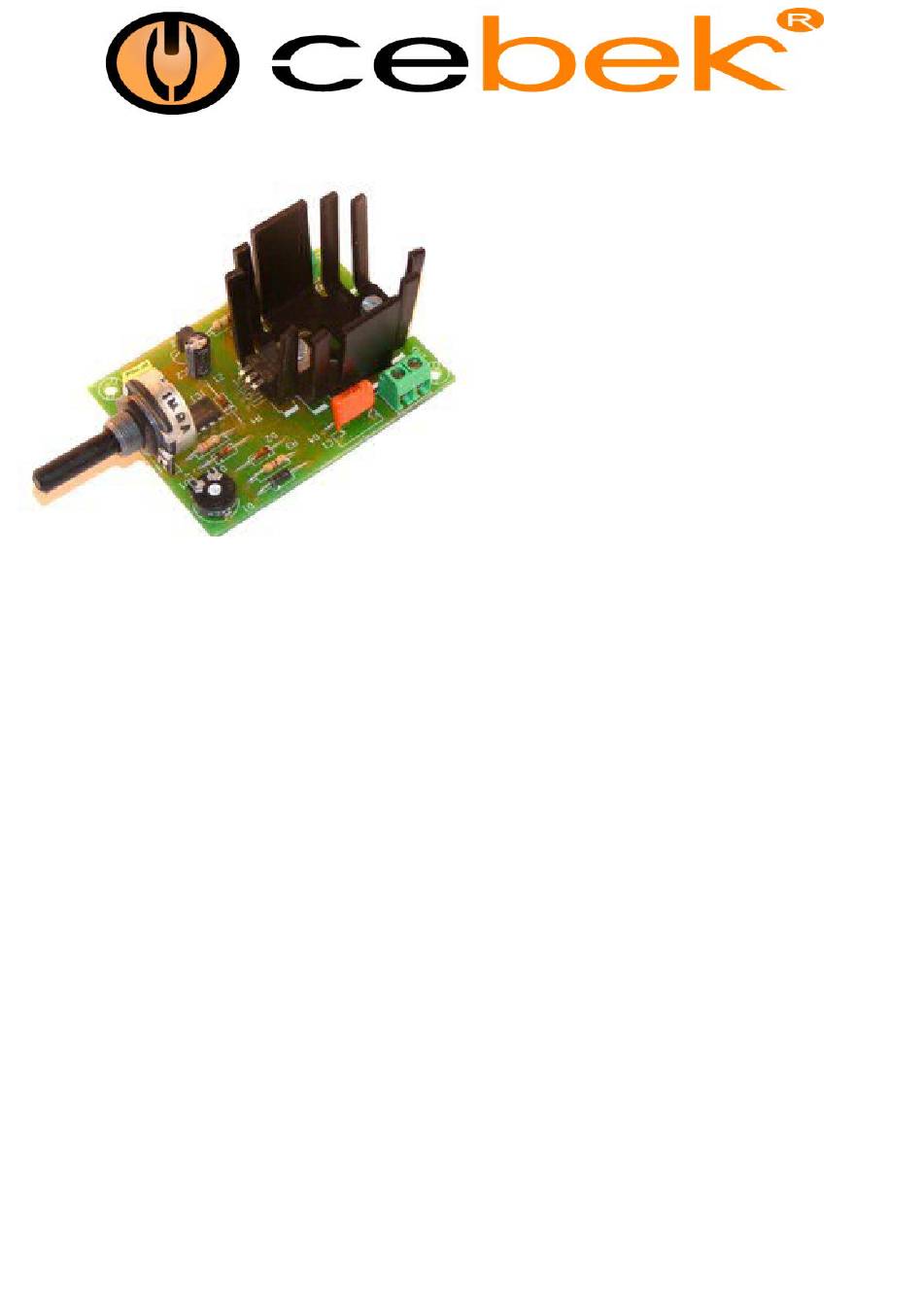

Le R-3 est un régulateur de vitesse pour moteurs DC nourris de 6 à 16 V. à une consommation maximale de 3 A. Le
réglage de la vitesse est effectuée en faisant varier le rapport cyclique. Le module supporte également la réglementation
des autres charges résistives comme les poêles ou de chauffage. Potentiomètre de réglage intègre minimum et les
terminaux. Ne supporte pas inductive
FONCTIONNEMENT
ALIMENTATION.
Le circuit est alimenté de la même alimentation que celle du moteur. Pour un fonctionnement correct
du circuit, nous recommandons d'utiliser une place de puits d'approvisionnement et filtré. Respecter les générales de
câblage. Installez un fusible et un interrupteur comme indiqué dans le dessin. Les deux sont essentiels pour protéger le
module pour votre propre sécurité, comme en témoigne la norme CE. Ensuite, connectez l'entrée positive à la borne
indiquée dans le dessin, puis faire de même avec le négatif. Ensuite, vérifiez que l'installation a réussi. Avant d'activer
l'interrupteur qui fournit la puissance, le reste des connexions du circuit décrit ci-dessous.
Sortie de connexion. CHARGE.
puissance des charges inductives comme les composés fluorescents, lampes halogènes, transformateurs, etc. Pour
connecter la sortie, connectez le moteur ou de la charge appliquée à la borne indiquée pour elle dans le câblage général.
Respecter la polarité indiquée dans le diagramme.
FONCTIONNEMENT.
Une fois n'est mis en œuvre et la connexion à l'entrée et de sortie, vous pouvez activer
l'interrupteur qui fournit la puissance, et a indiqué par le potentiomètre permet de régler la vitesse du moteur. Est-ce
important de toujours démarrer le moteur à pleine vitesse, alors vous pouvez régler à votre gré.
MINIMUM DE VITESSE.
minimale. Après cela, réglez la résistance variable à régler au moins au point où le moteur s'arrête.
INSTALLATION.
Ne pas installer le module à l'extérieur, mais il est protégé des intempéries. Monter dans une boîte
métallique avec une ventilation. Le circuit, pendant le fonctionnement dissipe une grande quantité la chaleur, une
mauvaise ventilation réduit les performances, atteignant ruine. Le module, utilisant la technique de contrôle de vitesse à
découpage, peut générer des interférences d'autres appareils. Si cela se produit, installez un filtre secteur en faisant 230V
de l'alimentation du transformateur
Le module ne supporte que des charges résistives. En aucun cas, régler la
Pour régler la vitesse du moteur, d'abord fixé à un potentiomètre de réglage de la vitesse
www.cebek.eu
REGULATEUR DE
CARACTERISTIQUES TECHNIQUES
Des aliments. ................................ 6 A 16 V. DC
Type de sortie. .............................. Transisteur.
Maximale de travail. ...................... 3 A.
Chute de tension maximale. ......... 1,25 V.
Fréquence de travail. .................... 100-140 Hz
Mesures. ........................................ 74 x 55 x 38 mm
- sat@cebek.com
VITESSE
R-3
