Bride tournante sans bride
d'adaptateur pour montage
affleurant
12
• Le joint de process n' e st pas contenu dans la livraison.
• Endress+Hauser fournit des brides DIN/EN en inox AISI 316L avec le numéro de matériau
1.4435 ou 1.4404. En ce qui concerne leur stabilité à la température, les matériaux 1.4435 et
1.4404 sont regroupés sous 13EO dans EN 1092-1, tableau 18. La composition chimique de
ces deux matériaux peut être identique.
• Pour les applications 3A :
Le diamètre intérieur de l' a daptateur doit être choisi en fonction des limites de tolérance
applicables aux applications 3A. De façon générale, le diamètre interne du piquage doit être
supérieur ou égal au diamètre interne du capteur.
• Pression maximale du process pour brides tournantes PPs : 1,5 bar(abs)
d
2
8

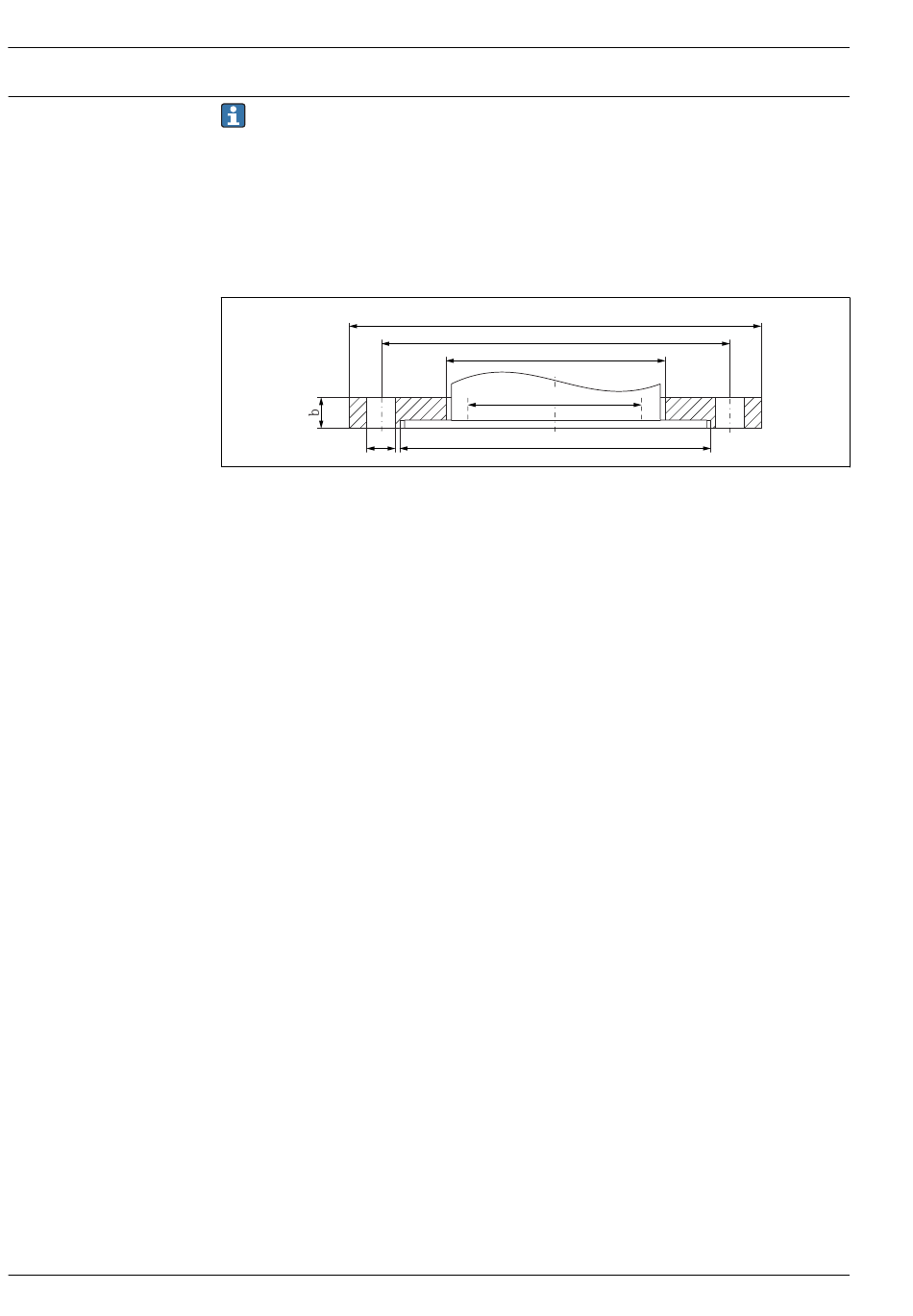

Dimensions de la bride tournante FAU80 sans bride d' a daptateur. Unité de mesure mm (in)
Version adaptée pour DN80 PN16 A (EN1092-1)
• b = 20 mm (0,79 in)
• D = 200 mm (7,87 in)
• k = 160 mm (6,3 in)
• d
= 18 (0,71)
2
• Nombre d
= 8
2
• Référence de commande pour matériau PPs : FAU80-CAP
• Référence de commande pour matériau 316L (1.4435) : FAU80-CAJ
Version adaptée pour NPS 3" Cl.150 FF (ASME B16.5)
• b = 23,9 (0,94)
• D = 190,5 (7,5)
• k = 152 (6,0)
• d
= 19,1 (0,75)
2
• Nombre d
= 4
2
• Référence de commande pour matériau PPs : FAU80-AAP
• Référence de commande pour matériau 316L (1.4435) : FAU80-AAJ
Version adaptée pour 10K 80A FF (JIS B2220)
• b = 18 (0,71)
• D = 185 (7,28)
• k = 150 (5,9)
• d
= 19 (0,75)
2
• Nombre d
= 8
2
• Référence de commande pour matériau PPs : FAU80-KAP
• Référence de commande pour matériau 316L (1.4435) : FAU80-KAJ
D
k
ø81 (3.19)
75.7 (2.98)
ø97.5 (3.84)
Prosonic S FDU91F
A0036741
