Système QS
Distribution d'alimentation du bus QS
Le bus QS comprend des dispositifs qui fournissent du courant et des dispositifs qui en consomment. Chaque
dispositif possède un numéro spécifique d'unités d'alimentation (PDU) de fourniture ou de consommation.
Un groupe d'alimentation comprend un dispositif qui fournit du courant et un ou plusieurs dispositifs qui consomment
du courant ; chaque groupe d'alimentation ne peut avoir qu'un seul dispositif fournissant du courant. Pour plus de
renseignements concernant les PDU, consultez les Unités de Consommation Électrique (PDU) dans la proposition de
spécifications du QS Link (n° de pièce 369405 de Lutron) sur www.lutron.com
Au sein des groupes d'alimentation sur le bus QS, raccorder les 4 bornes (1, 2, 3 et 4), indiquées par la lettre A sur
le diagramme. Entre les dispositifs sur le bus QS qui fournissent du courant, ne raccorder que les bornes 1, 3 et 4
(mais PAS la borne 2), indiquées par la lettre B sur le diagramme. Voir la section Câblage à la page précédente
pour plus de détails sur le câblage de l'alimentation (W)QSPS-DH-1-75 sur le bus QS.

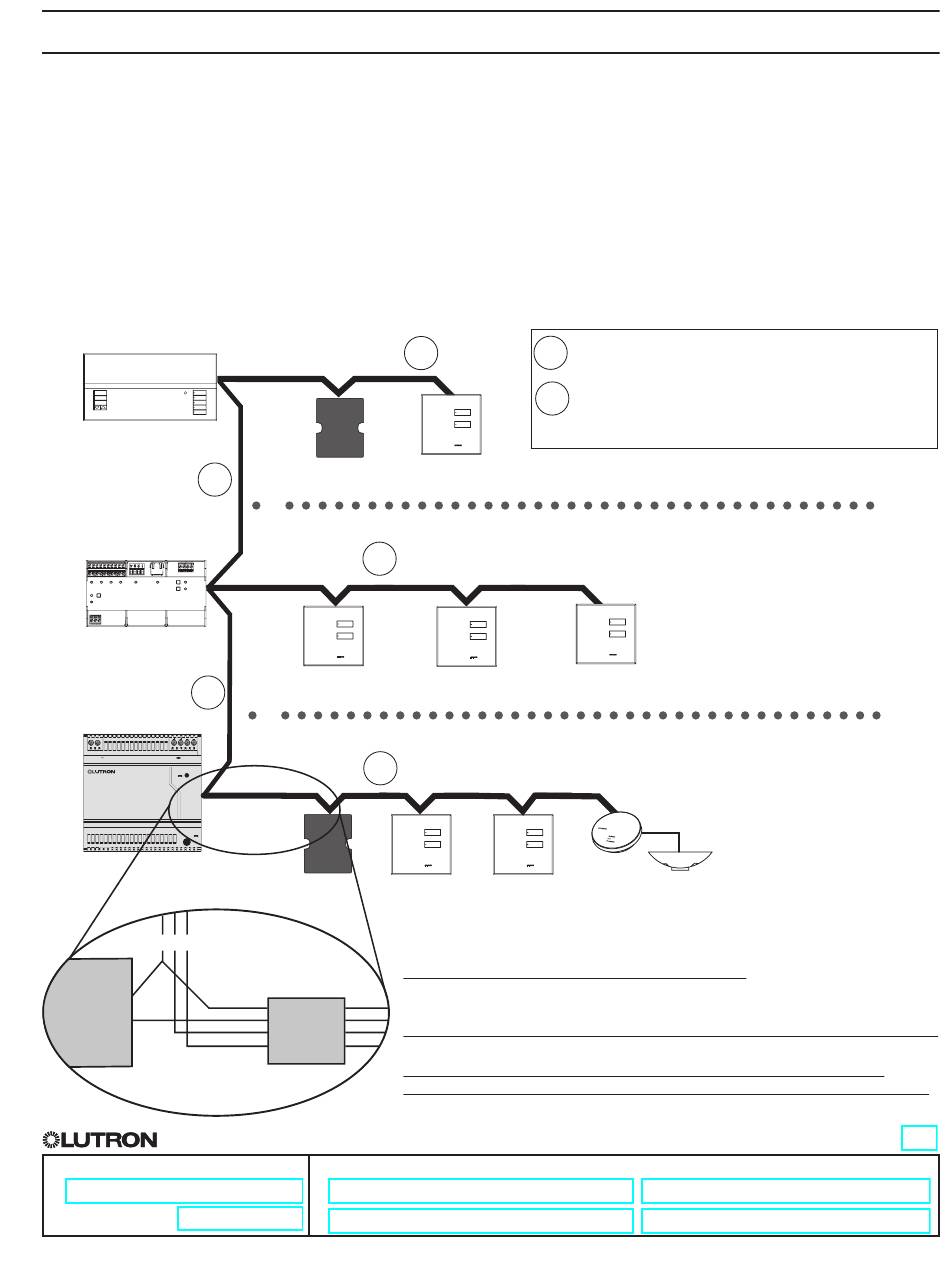

Exemple : câblage de groupe d'alimentation
LUTRON
Unité de contrôle
GRAFIK Eye QS
B
Unité Energi Savr
Node QS
B
QSPS-DH-1-75
L(+) N(–)
120
277 V
24 V
–
Input / Entrada / Entrée
Output / Salida / Sortie
22.5
–
25 V
1
3 4
−
QSPS-DH-1-75
+
C A H I E R D E S C H A R G E S T E C H N I Q U E
Nom de l'affaire :
Numéro
de l'affaire :
QSPS-DH-1-75, WQSPS-DH-1-75
A
QSE-CI-NWK-E
commande
seeTouch QS
A
Clavier de
commande
seeTouch QS
A
Clavier de
QSE-IO
commande
seeTouch QS
Détail du câblage du groupe d'alimentation de l'alimentation QS
Entre les dispositifs fournissant du courant :
Ne raccorder que la borne 1 (commun ; borne « − » sur
1
1
(W)QSPS-DH-1-75). Voir page précédente.
Dispositif
2
2
Entre les dispositifs du groupe d'alimentation 3 et (W)QSPS-DH-1-75 :
consommant
3
3
4
du courant
4
Raccorder les bornes 1 (commun) et 2 (alimentation).
Entre les appareils du groupe d'alimentation 3 alimentés par le
(W)QSPS-DH-1-75 et des appareils d'autres groupes d'alimentation :
Raccordez les bornes 1, 3 et 4 (communication / données)
Numéros de référence :
Les bornes 1, 2, 3 et 4 relient les dispositifs au
A
sein d'un groupe d'alimentation.
Les bornes 1, 3 et 4 relient les groupes
B
d'alimentation entre eux. La borne 2 n'est PAS
raccordée entre les groupes d'alimentation.
Clavier de
Clavier de
Clavier de
commande
commande
seeTouch QS
seeTouch QS
Clavier de
Module de détection
commande
QS et détecteur
seeTouch QS
Alimentation pour bus QS
Groupe
d'alimentation 1
Groupe
d'alimentation 2
Groupe
d'alimentation 3
de présence
369886f 4 12.01.21
