Attention !
• La longueur d' i mplantation augmente lors de l' u tilisation de disques de masse (y compris les
joints) ! Informations relatives aux dimensions  Information technique correspondante sur
CD-ROM.
• Revêtement PTFE et PFA  Des joints supplémentaires sont à monter entre le disque de
masse et la bride de conduite.

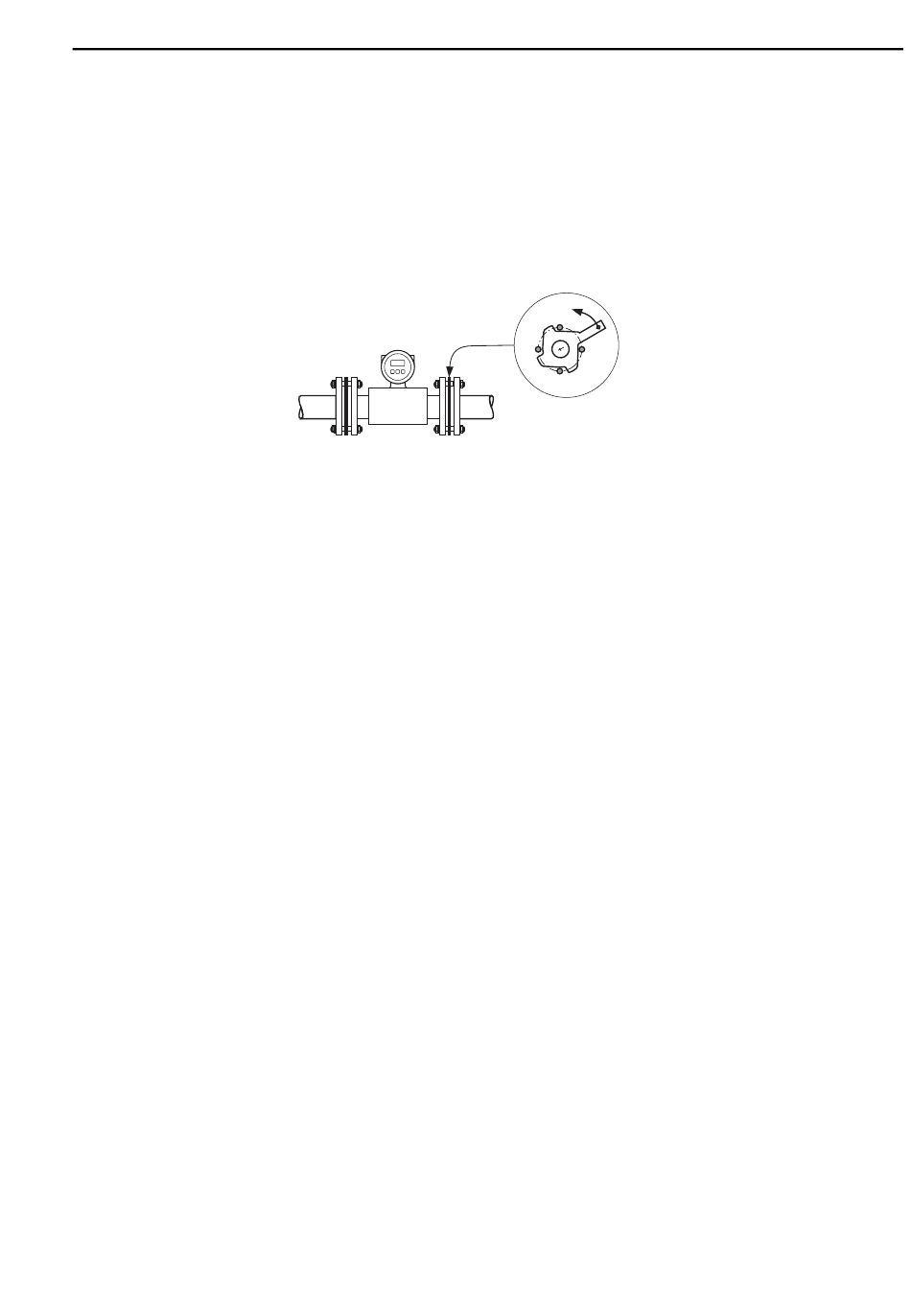

1. Placer le disque de masse et les joints supplémentaires entre la bride de l' a ppareil et celle de la conduite.
2. Faire passer les vis par les perçages de bride. Puis serrer les écrous de manière à ce qu' i ls restent lâches.
3. Puis tourner le disque de masse comme représenté, jusqu' à ce que la poignée soit en butée contre les vis.
Ceci centre automatiquement le disque de masse de manière correcte.
Serrer les vis avec les couples de serrage requis  ä 21.
4.
5. Câbler les disques de masse selon le concept de mise à la terre de l' i nstallation.
