Principe de mesure
Ensemble de mesure
2

Principe de fonctionnement et construction

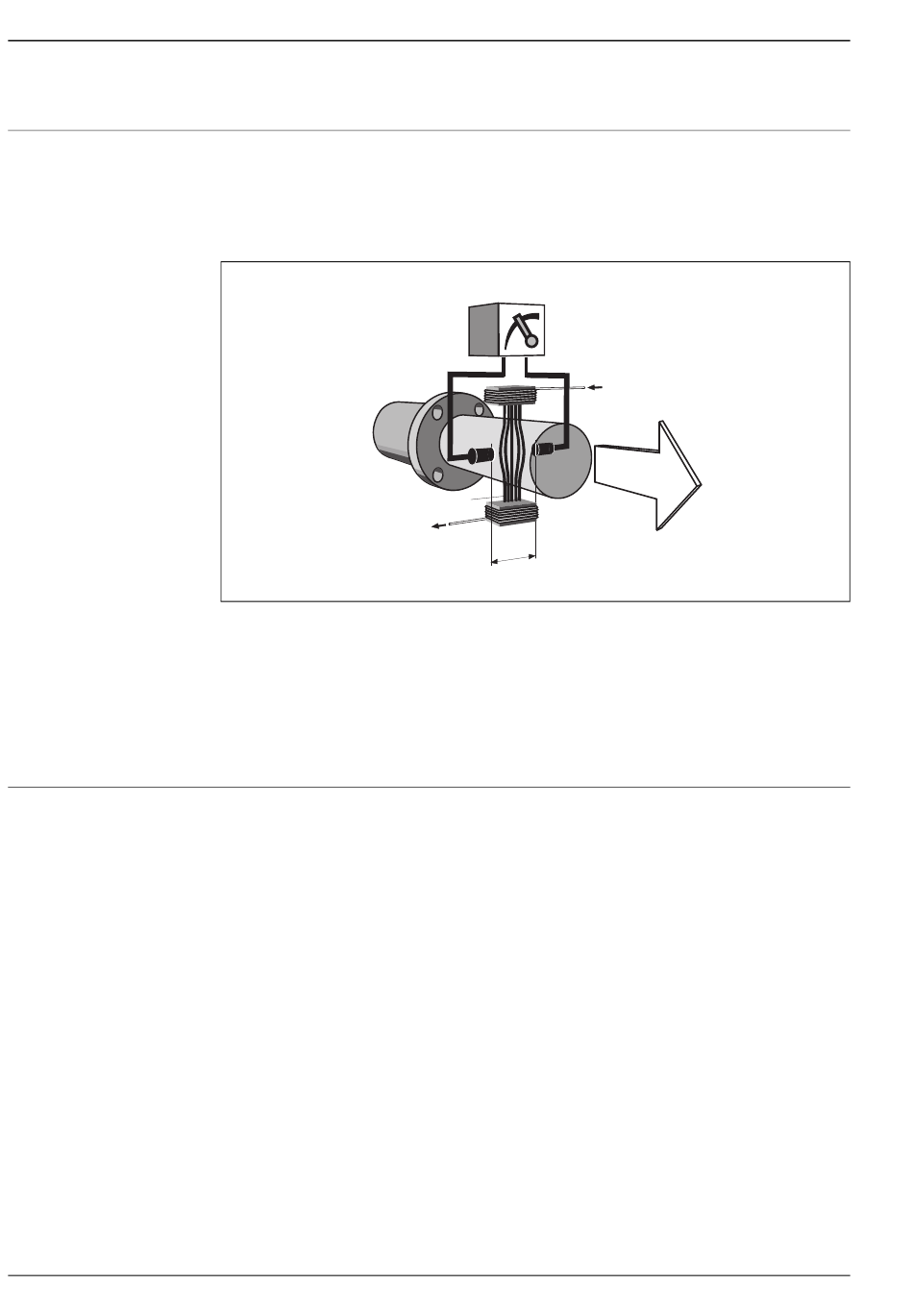

Selon la loi d'induction de Faraday une tension est induite dans un conducteur se déplaçant dans un champ
magnétique.
Appliqué au principe de mesure électromagnétique, c'est le liquide traversant le capteur qui correspond au con-
ducteur. La tension induite, proportionnelle à la vitesse de passage, est transmise à l'amplificateur par deux
électrodes de mesure. On calcule le débit volumique par le biais de la section de tube. Le champ magnétique
est engendré par un courant continu alterné.
Ue = B · L · v
Q = A · v
Ue = tension induite
B = induction magnétique (champ magnétique)
L = distance entre les électrodes
v = vitesse d'écoulement
Q = débit volumique
A = section du tube
I = intensité du courant
L'ensemble de mesure comprend le transmetteur et le capteur.
Deux versions sont disponibles :
• Version compacte : transmetteur/capteur constituent une unité mécanique.
• Version séparée : transmetteur/capteur sont montés séparément.
Transmetteur :
• Promag 50 (configuration par boutons-poussoirs, affichage deux lignes)
• Promag 53 (configuration "Touch Control" sans ouverture du boitier, affichage à quatre lignes)
Capteur :
• DN 15...600
Ue
B
I
L
Proline Promag 50P, 53P
I
V
Endress+Hauser
A0003191
