4.10.3. Réglage 2 échelles bi-directionnelles à commutation automatique
Description :
La fonction réalise une mesure du débit dans les deux sens
en changeant l'échelle en fonction de la valeur et de la
direction du débit.

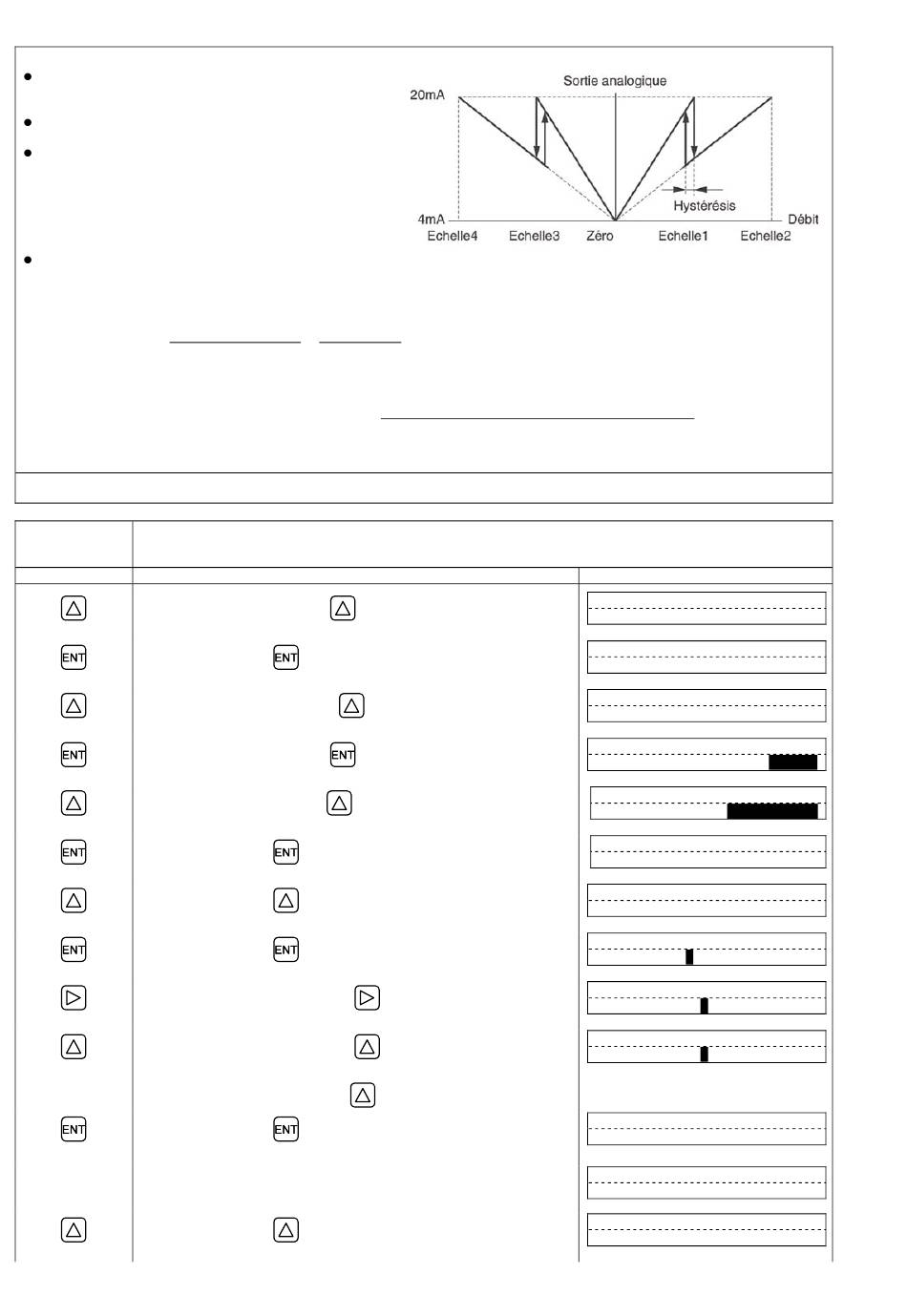

La valeur de la sortie courant change comme illustré à
droite.
L'hystérésis peut être réglée entre 0 et 20 % sur la plus
petite échelle configurée entre ÉCHELLE 1 ou ÉCHELLE 2
et ÉCHELLE 3 ou ÉCHELLE4.
En réglant DO1, DO2 ou DO3 sur " ÉCHELLE 2", le contact
correspondant indique le changement d'échelle. Choisissez
"NORM. OUVERT" ou "NORM. FERME" suivant l'état
désiré. (Voir chapitre 4.10.5.)
Échelle de réglage: vitesse de ±0.3 à 32 [m/s] dans la tuyauterie pour ÉCHELLE 1 et ÉCHELLE 2.
Quand ÉCHELLE 1 et ÉCHELLE 2 sont réglées, ÉCHELLE 3 et ÉCHELLE 4 sont automatiquement réglées d'après les formules
suivantes :
|ECHELLE1 | = |ECHELLE3 |
|ECHELLE2 | = |ECHELLE4 |
* Régler auparavant PARAMÈTRE TUYAU et UNITÉ DEBIT.
* Si une valeur au-delà de l'échelle est introduite, le message "ERREUR SAISIE" apparaît et le dernier réglage est conservé.
* Si "UNITÉ DEBIT" a été changé après le réglage de l'échelle, refaire le réglage.
* Quand ÉCHELLE 2 n'est pas utilisée (dans le cas d'une simple échelle) régler "0" pour ÉCHELLE 2.
< Note> L'unité de débit est déterminée par "UNITÉ DEBIT". Avant le réglage d'échelle, configurer "UNITÉ DEBIT". (Voir chapitre 4.8.2.)
Pour les touches à actionner, référez-vous à l'opération indiquée ci-dessous. Réglez la protection de paramètre sur OFF avant. (Voir la
Section 4.4.1.)
Opération
Régler "BI-DIR AUTO 2" sur "TYPE", 10[m
(exemple)
Régler "HYSTERESIS" sur 7%.
*Prérégler "PARAMETRE TUYAU" et "UNITÉ DEBIT".
Touches
Appuyer deux fois sur la touche
▼
Appuyer sur la touche
▼
Appuyer quatre fois sur la touche
▼
Appuyer deux fois sur la touche
▼
Appuyer trois fois sur la touche
▼
Appuyer sur la touche
▼
Appuyer sur la touche
▼
Appuyer sur la touche
▼
deuxième ligne.
Appuyer plusieurs fois sur la touche
▼
Appuyer plusieurs fois sur la touche
▼
Note) pour déplacer la virgule, placer le curseur a l'endroit souhaité, et
appuyer sur la même touche
Appuyer sur la touche
▼
▼
▼
▼
Appuyer sur la touche
▼
Description
pour afficher "CONFIG. SORTIES".
pour afficher "AJUSTEMENT ZERO".
pour afficher "CONFIGURATION".
pour faire clignoter le curseur.
et choisir "BIDIR. AUTO 2".
pour afficher "TYPE".
pour afficher "ÉCHELLE 1".
pour faire clignoter le curseur sur la
pour mettre le curseur sur "2".
pour régler "1".
.
pour enregistrer.
――― ÉCHELLE 1 a été enregistré. ―――
pour afficher "ÉCHELLE 2".
3
/h] sur "ÉCHELLE 1", et 60[m
4-42
3
/h] sur "ÉCHELLE 2".
Affichage
CONFIG. SORTIES
AJUSTEMENT ZERO
ZERO MANUEL
CONFIGURATION
TYPE
TYPE
BIDIR. AUTO 2
TYPE
BIDIR. AUTO 2
ÉCHELLE 1
20.0000
ÉCHELLE 1
0020.0000
ÉCHELLE 1
0020.0000
ÉCHELLE 1
0010.0000
ÉCHELLE 1
∗∗ COMPLETE ∗∗
↓
ÉCHELLE 1
10.0000
ÉCHELLE 2
0.0000
SIMPLE
m3/h
m3/h
m3/h
m3/h
m3/h
m3/h
