(7) Assurez-vous que la marque du centre du capteur est
alignée sur la ligne de marquage. Ensuite, raccordez
le câble coaxial au convertisseur.
Note ; Ne tirez pas sur le câble coaxial.
Si vous tirez dessus, le capteur est décalé, ce
qui en résultera des mesures incorrectes à
cause d'un mauvais contact avec le tuyau ?

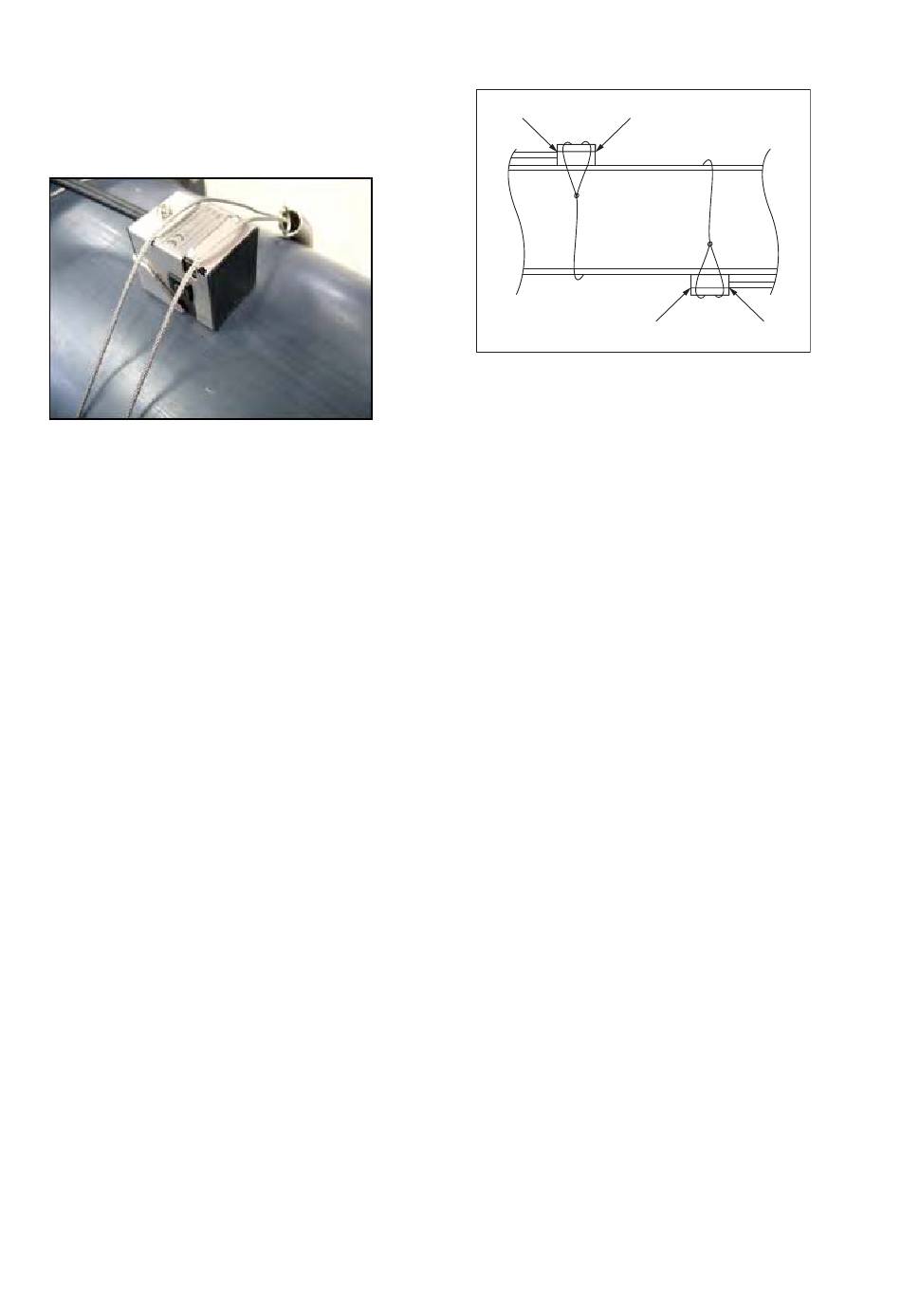

Fig. 5-42
(8) Après avoir monté le capteur amont, montez le
capteur aval aux mêmes dimensions de montage.
Coté cablage
Amont
Coté transmission
5-18-
Coté transmission
Aval
Coté cablage
Fig. 5-43
