Manuels Connexes pour Danfoss AK-RC 305W-SD
Sommaire des Matières pour Danfoss AK-RC 305W-SD

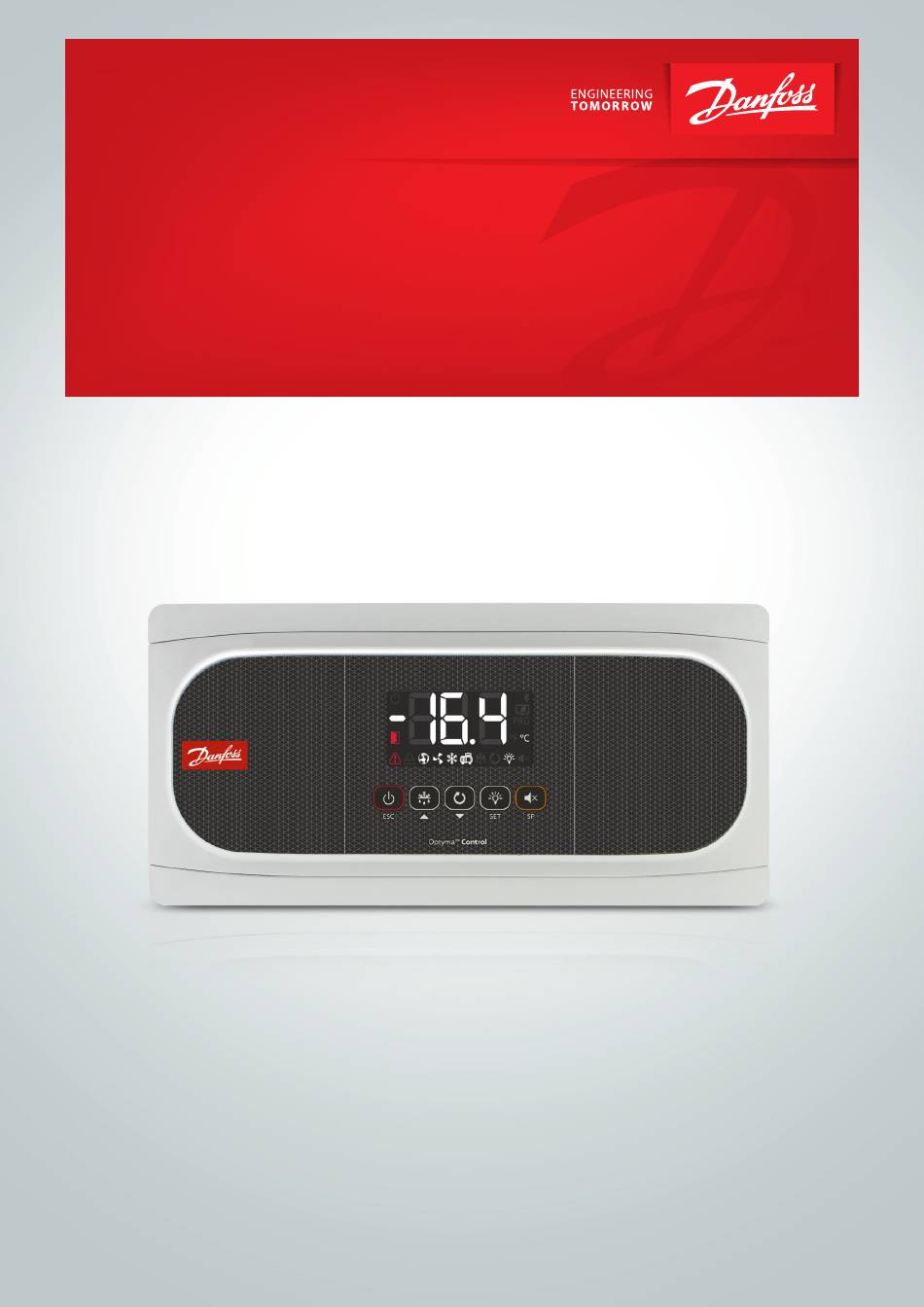

- Page 1 Manuel Régulateur de température pour chambres froides et congélateurs Type AK-RC 305W-SD...
-
Page 2: Table Des Matières
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Table des matières Versions et références ..........................3 Avertissements ..........................3 Maintenance ............................3 Description .............................. 3 Installation ............................... 4 Câblage ..............................5 Installation des sondes ........................... 5 Configuration initiale (assistant) ...................... -
Page 3: Versions Et Références
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 1. Versions et références Modèle Description Alimentation Protection par coupe-circuit AK-RC 305W-SD AK-RC 305W-SD Gen. 2,5 O/P, monophasé 100 – 240 V~ 50/60 Hz 2. Avertissements •... -
Page 4: Installation
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 4.1 Clavier Un appui court active/désactive la lumière de la chambre. Appuyez pendant 3 secondes pour activer/désactiver Appuyez pendant 3 secondes pour accéder au menu le mode Stand-By. Dans ce mode, le réglage s'arrête de programmation réduit. -
Page 5: Câblage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 6. Câblage • Le câblage à réaliser dépend du type d'installation. Coupez systématiquement l'alimentation avant de procéder au câblage. • Utilisez le schéma approprié en fonction de l'option choisie Les sondes et leurs câbles NE DOIVENT JAMAIS être installés... -
Page 6: Configuration Initiale (Assistant)
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 8. Configuration initiale (assistant) Lorsqu'il est alimenté pour la première fois, l'appareil entre en mode ASSISTANT. L'écran affiche le message clignotant avec 0. Étape 1 : Sélectionner l'option InI appropriée en fonction du type d'installation à... -
Page 7: Fonctionnement
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 9. Fonctionnement Messages affichés Erreur de fonctionnement du Pump Down (Arrêt), le temps configuré dans le paramètre C20 a été dépassé. Le message s'affiche uniquement à l'écran. - Page 8 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD MESSAGES D'ALERTE DU MODE ADAPTIVE (s'affiche uniquement lorsque l’on appuie sur la touche Erreur de fin de dégivrage dans l'évaporateur 1/2 pendant le calibrage, le dégivrage n'a pas été conclu en raison de la température.
-
Page 9: Régulation Du Froid
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 9.1 Régulation du froid Commande d’électrovanne (relais REFR) La production de froid est régulée par l’ouverture et la fermeture de l’électrovanne. Lorsque la température dans la sonde S1 atteint la valeur de consigne SP+C1 (SP) plus le différentiel de la sonde (C1), l’électrovanne s’ouvre et fait... - Page 10 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Régulation du froid avec deux sondes de température (S1 + S3) Pour ce faire, l’entrée numérique 2 doit être configurée comme « Cold Ce mode est particulièrement utile dans les chambres froides room temperature »...
- Page 11 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Temporisation de la protection du compresseur ARRÊT-MARCHE (C4=0) Le paramètre C4 permet de sélectionner le type de temporisation à appliquer pour protéger le compresseur. Ces temporisations MARCHE empêchent les démarrages et arrêts incessants du compresseur.
-
Page 12: Gestion Des Portes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 9.2 Gestion des portes Con guration : C22: 1 Pour la gestion des portes, l’une des entrées numériques doit être C23: configurée comme « Door contact » (contact de porte, I10 ou I20=1). -
Page 13: Régulation De Dégivrage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 9.4 Régulation de dégivrage 9.4.1 Régulation du dégivrage en mode standard (CE=0) Max. d1 Démarrage dégivrage CONTRÔLE DU FROID DURÉE Le dégivrage démarre si : DÉGIVRAGE TEMPORISATION D’ÉGOUTTAGE... -
Page 14: Autres Paramètres De Dégivrage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Autres paramètres de dégivrage Remarque : Si le paramètre d1est réglé sur 0, aucun dégivrage n’est exécuté. (ceux-ci s'appliquent aux modes standard et ADAPTIF) : Gestion de la résistance de vidange Durée d’égouttage... -
Page 15: Alarmes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Régulation des ventilateurs en mode ADAPTIVE (CE=1) optimisée. Lorsque ce mode est actif, seuls les paramètres F0, F1 et F4 Lorsque le mode ADAPTIVE est actif, le régulateur du ventilateur prend doivent être configurés. -
Page 16: Alertes
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Temporisations d'alarme s’éteignent. (L’une des entrées numériques doit être configurée Ces temporisations empêchent l’affichage de certaines alarmes, afin comme contact de porte (I10 ou I20=1). de permettre à l’installation de retrouver son fonctionnement normal Cette régulation est active même lorsque l’équipement est en Stand-by. -
Page 17: Configuration
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD 10. Configuration HORS EN PROGRAMMATION PROGRAMMATION Menu de programmation réduit 20 s Permet de configurer rapidement les paramètres les plus utilisés. Pour y accéder, appuyer sur la touche SET pendant 3 secondes. - Page 18 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Réglage et contrôle Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Réglage de température (Set Point) °C/°F Mode ADAPTIVE; 0=Désactivé, 1=Activé Calibrage des sondes 1 et 2 (Offset) °C/°F...
-
Page 19: Ventilateurs De L'évaporateur
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Dégivrage Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Fréquence de dégivrage (délai entre 2 démarrages) Durée maximale du dégivrage (0=dégivrage désactivé) Min. Type de message pendant le dégivrage : 0=Affiche la température réelle ;... - Page 20 Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Configuration de base Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Retard de toutes les fonctions lors de la réception d'alimentation électrique Min. Temporisation éclairage chambre Min.
-
Page 21: Dépannage
Mode d'emploi | Régulateur de température pour chambres froides et congélateurs, Type AK-RC 305W-SD Informations (lecture seule) Niveau 1 Niveau 2 Description Valeurs Min. Dég. Max. Option choisie dans l'assistant de configuration Pump down actif ? 0=Non, 1=Oui Version du logiciel Révision du logiciel... -
Page 22: Spécifications Techniques
Régulateur Modèle Description Commentaires Nº de code AK-RC 305W-SD AK-RC 305W-SD Gen. 2,5 O/P, monophasé Comprend : 2 x 1.5 m, NTC 10K sensor 080Z5003 Accessoire(pour les pièces de rechange et à des fins de remplacement) : Caractéristiques Qté Nº de code NTC sensors 10K, haute précision 1,5 m...
