Utilisation : Lecteur enregistré dans le contrôleur avec module Smart-
Output
Le contrôleur alimente le lecteur en électricité. Les modules SmartOutput
reliés seront alimentés via un bloc d'alimentation supplémentaire situé à
l'autre extrémité du câble en guirlande. En plus des fils déjà présents, neufs
fils libres sont nécessaires dans le câble en guirlande.
Le lecteur et sa connexion au contrôleur ne doivent pas être retirés.
L'intégration ultérieure de modules SmartOutput à une connexion déjà
existante est possible.

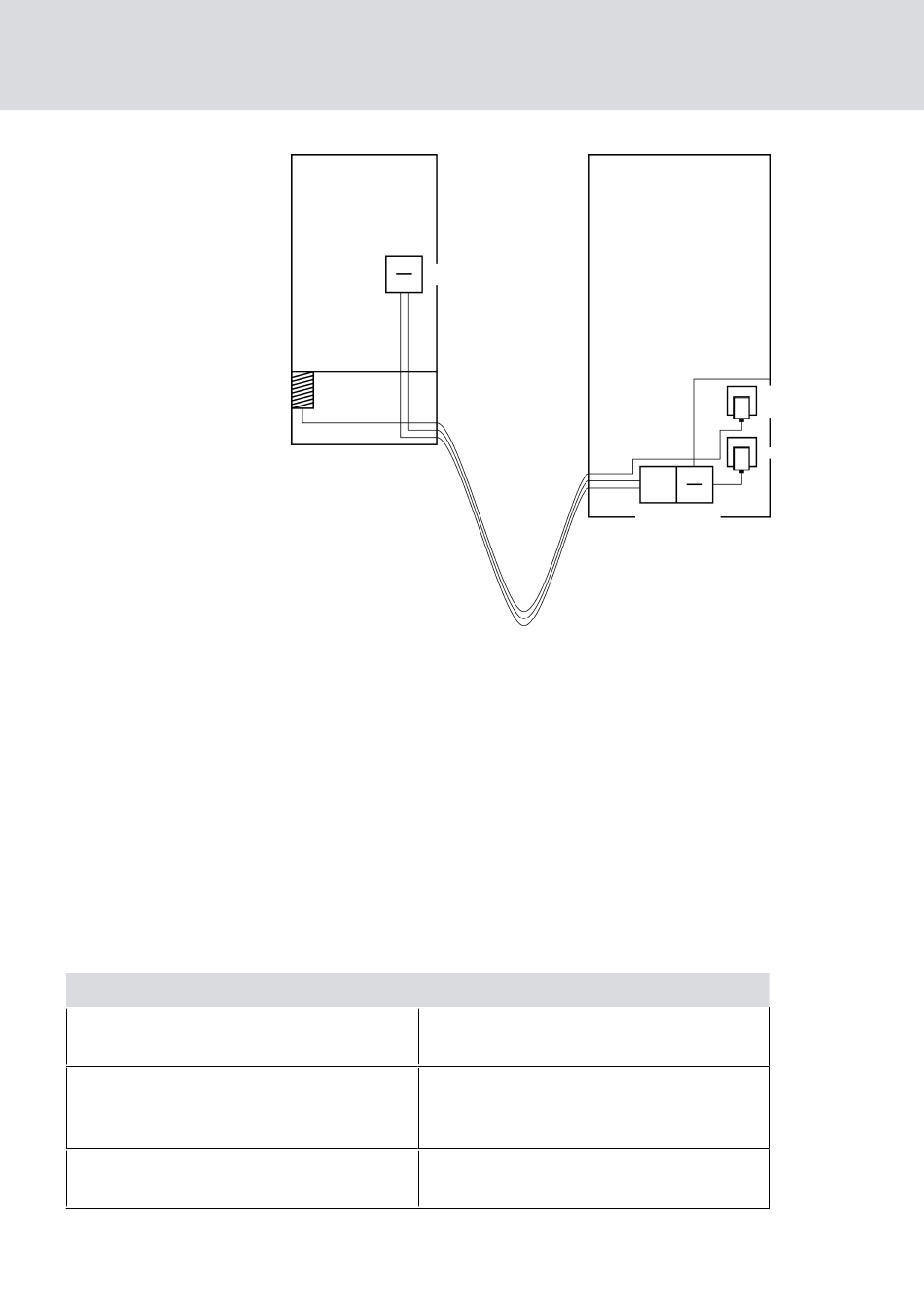

Lecteur dans
la zone non protégée
Ligne de remorquage
Alimentation électrique par le contrôleur
Utilisation
Connexion de masse entre le module
SmartOutput et le bloc d'alimentation
Pôle plus de l'alimentation électrique
entre le module SmartOutput et le bloc
d'alimentation
Connexion de masse entre contrôleurs et
lecteurs
8. Installation
54 / 156
Connexion Ethernet au LSM
PoE en option à la place du bloc d'alimentation
Alimentation
en tension de la
cabine d'ascenseur
Bloc d'alimentation externe
Contrôle dans
la zone protégée
