Fiche technique
EN 215 -1
Application
Commande et
caractéristiques
Ajustage de la température
Blocage et limitation
Montage
DKCD

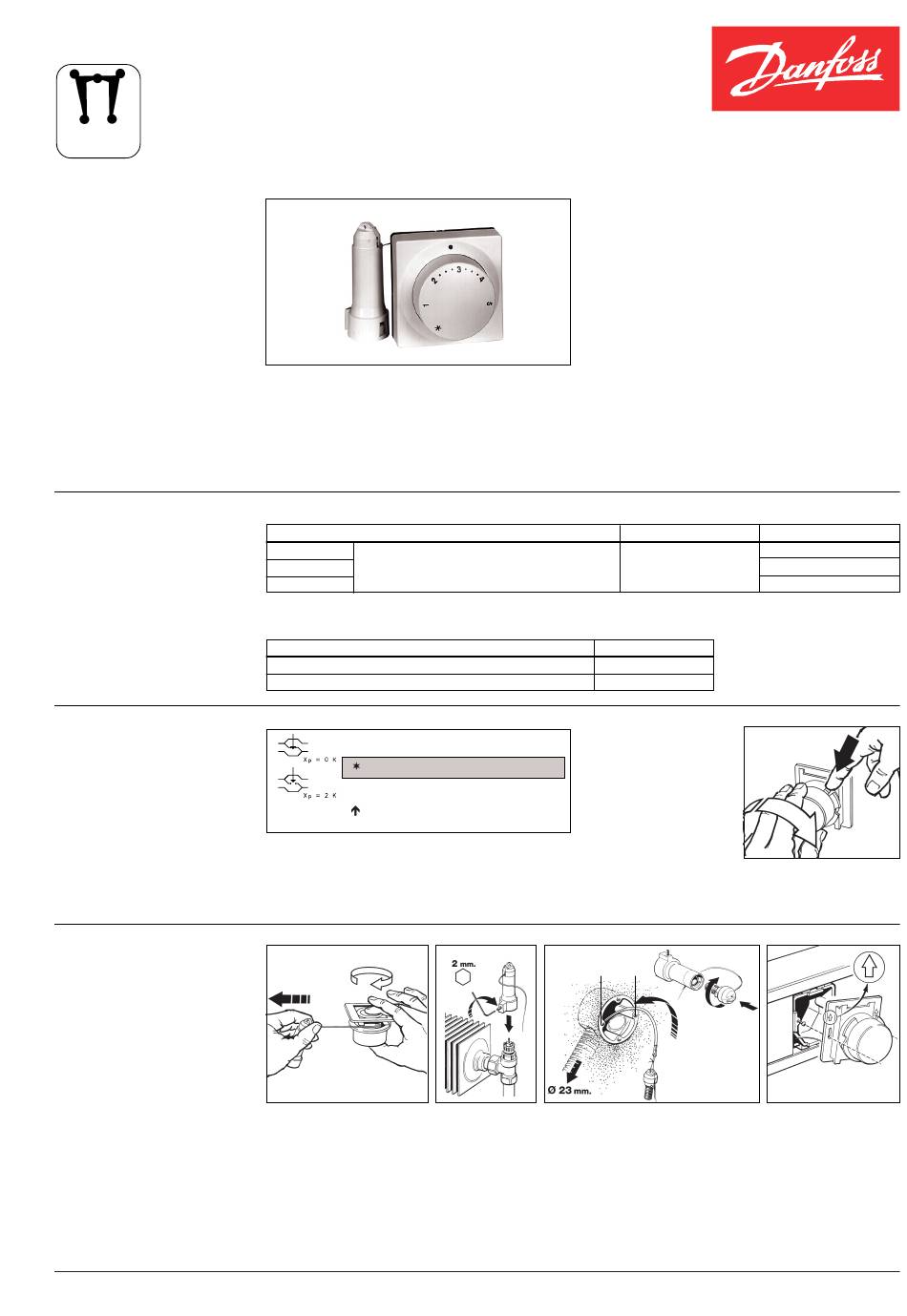

Thermostats de radiateur RA 2000
Eléments de réglage à distance
L'élément de réglage à distance est utilisé chaque
fois que les radiateurs ou convecteurs sont sous
cache ou difficiles d'accès.
Dans l'élément de réglage à distance, le bulbe et le
bouton de réglage sont réunis. De ce fait, l'élément
doit être monté en un endroit bien accessible.
Eléments de réglage à distance avec adaptateur pour corps de vanne RA
Longeur du capillaire et caractéristiques
2 m
5 m protection antigel, limitation et blocage du réglage
8 m
1) A Xp = 2 K (la vanne est fermée à une température ambiante supérieure de 2°C).
Accessoires
Produit
Adaptateur pour corps de vanne Danfoss série RAVL
Adaptateur pour corps de vanne Danfoss série RAV
10 14 18
1 2 • • • 3 • • • 4
8 12 16
réglage de la protection
contre le gel
Les températures ambiantes qui correspondent aux
chiffres indiqués sur le bouton de réglage, pour Xp
= 2 K, ressortent de la figure ci-dessus.
Ces valeurs sont à considérer comme indication
L'élément de réglage à distance peut être monté
sur le mur, encastré sous crépi ou sous plinthes.
L'embase est percée aux dimensions usuelles des
prises encastrées.
VK.53.B4.14 © Danfoss 1/2003
De couleur discrète, de forme compacte et
harmonieuse, l'unité de réglage à distance dispose
de nombreuses facilités d'installation – montage
mural, encastré sous crépi ou sous plinthes – et
convient à tous les types d'intérieurs.
Couleur standard: blanc selon RAL 9010.
Les éléments de réglage à distance s'adaptent à
tous les types de corps de vanne Danfoss série RA
et remplissent les exigences de la norme
européenne EN 215-1. Ils sont dotés d'une
protection antigel, l'ajustage peut être limité ou
bloqué.
L'élément de réglage à distance est un régulateur
proportionnel automatique avec une bande P étroite.
Gamme de réglage
No de code
013G5192
013G5193
approximative car la
22 26 30°C
température atteinte
résulte souvent des
5
conditions de montage.
Le blocage et la
20 24 28°C
limitation maxi.
respectivement
mini. de l'ajustage sont
effectués à l'aide des
deux boutons-poussoirs
situés sur l'arrière de l'élément et cachés par la
plaque de recouvrement.
<60 >
Pour faire passer le capillaire à travers une gaine
(23 mm), il suffit de séparer l'adaptateur du soufflet
en pressant sur l'emboîtement à baïonnette. Le
surplus de capillaire reste enroulé dans le boîtier.
1)
No de code
013G5062
8-28 °C 013G5065
013G5068
7
