Zodiac Hygro Control Installation
Zodiac Hygro Control Installation

Zodiac Hygro Control Installation

Publicité

Liens rapides


Installation accessoire

Mise en place ou remplacement d'un hygro‐thermostat

Seul un professionnel qualifié dans les domaines techniques concernés (électricité, hydraulique ou frigorifique),
est habilité à pratiquer cette procédure. Dans le cas contraire, la société Zodiac Pool Care Europe ne saurait être
tenue  pour  responsable.  La  garantie  du  produit  peut  être  annulée  en  cas  de  non  respect  des  conditions
d'installation et d'utilisation (tel que défini dans nos conditions générales de vente).
Avant toute intervention sur la machine, s'assurer que celle‐ci est hors tension et consignée.

Présentation

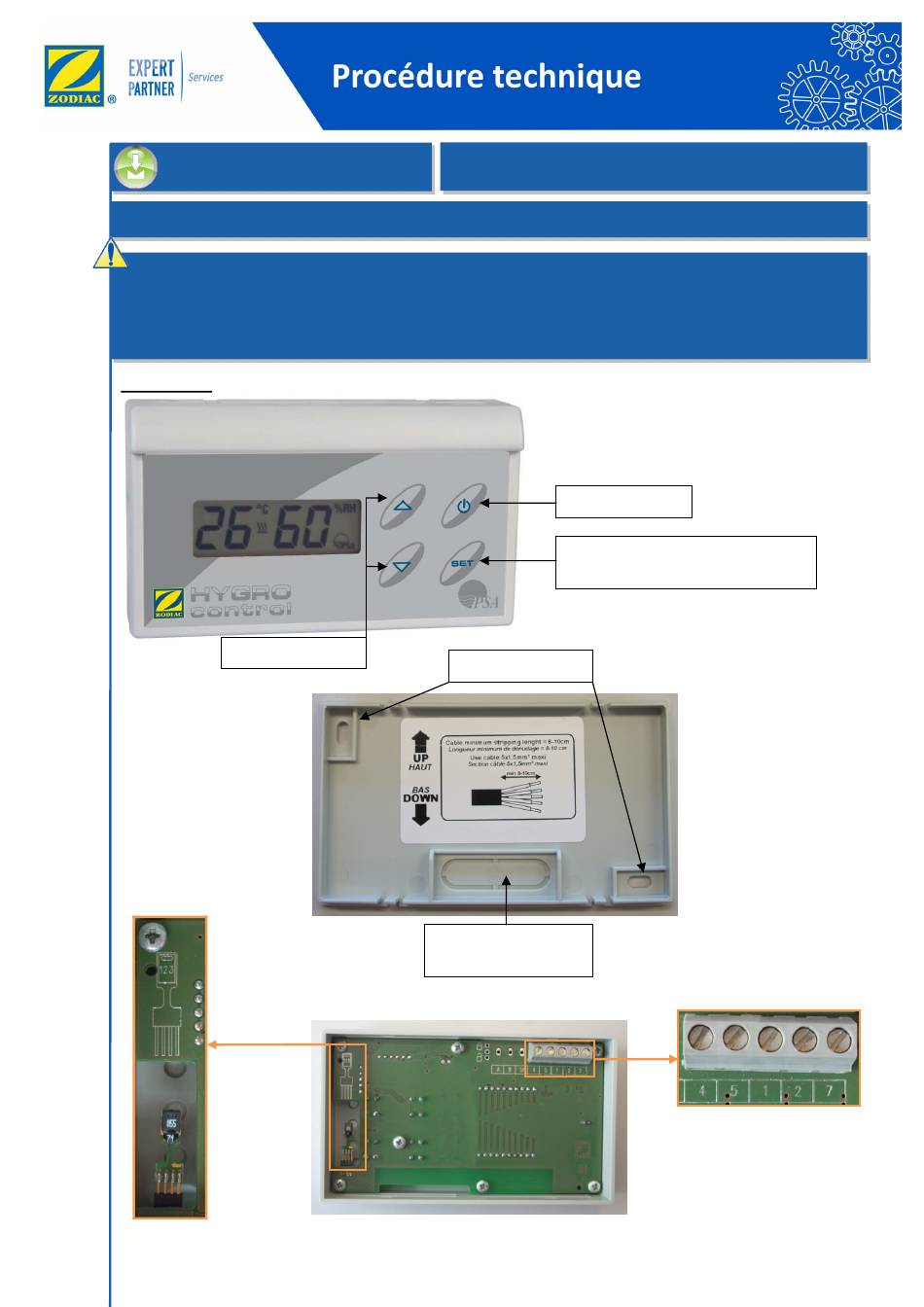

Réglage de valeurs


Elément
sensible



ACC.004.C.FR
Hygro Control

« marche/arrêt »
Programmation de la température ou
paramétrage de l'Hygro Control

Trous de fixation
Opercule détachable
pour passer les fils
Ver. 01/2011


Bornier de
raccordement
1/4




Publicité

loading

Sommaire des Matières pour Zodiac Hygro Control

  • Page 1     Hygro Control Installation accessoire      Mise en place ou remplacement d’un hygro‐thermostat       Seul un professionnel qualifié dans les domaines techniques concernés (électricité, hydraulique ou frigorifique),  est habilité à pratiquer cette procédure. Dans le cas contraire, la société Zodiac Pool Care Europe ne saurait être  tenue  pour  responsable.  La  garantie  du  produit  peut  être  annulée  en  cas  de  non  respect  des  conditions  d'installation et d'utilisation (tel que défini dans nos conditions générales de vente).  Avant toute intervention sur la machine, s'assurer que celle‐ci est hors tension et consignée.       Présentation  « marche/arrêt »  Programmation de la température ou  paramétrage de l’Hygro Control          Réglage de valeurs ...

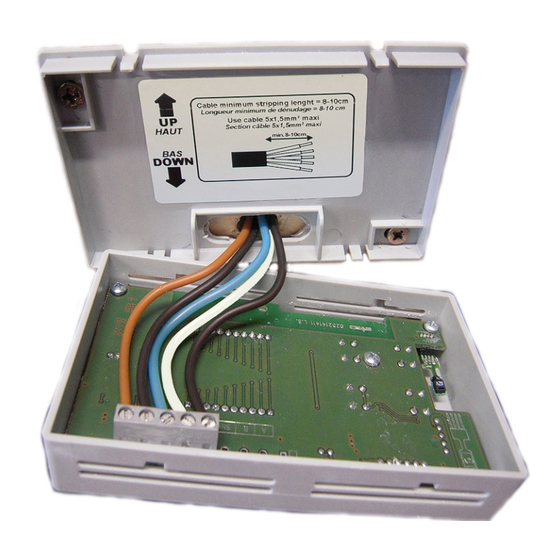

  • Page 2     Mise en place du boitier        - respecter le sens du capot arrière pour la fixation au mur,   - percer l’opercule pour faire passer le câble d’alimentation,  - fixer le boîtier au mur,   - dénuder le câble d’alimentation (5x1,5mm², longueur maximum : 30 mètres) de l’Hygro control sur 8 à  10 cm pour dégager les fils (comme indiqué sur l’étiquette du capot),   - raccorder les bornes 1‐2‐4‐5‐7 respectivement avec celles du bornier général du déshumidificateur,   - positionner les fils de façon à faciliter le clipsage du boitier.     - ne  pas  faire  cheminer  ce  câble  avec  d’autres  câbles  en  230V  ou  400V  afin  d’éviter  tout  risque  de  perturbation des signaux,  - obstruer ...
