Seule une personne qualifiée dans les domaines techniques concernés (électricité, hydraulique ou frigorifique),
est habilitée à pratiquer cette procédure, dans le respect des normes en vigueur dans le pays d'installation.
Dans le cas contraire, la société Zodiac Pool Care Europe ne saurait être tenue pour responsable. La garantie
du produit peut être annulée en cas de non respect des conditions d'installation et d'utilisation (tel que défini
dans nos conditions générales de vente).
Avant toute intervention sur la machine, s'assurer que celle-ci est hors tension et consignée.
Compatibilité
+
Présentation
Réglage des valeurs
Caractéristiques techniques
Dimensions : largeur/hauteur/profondeur
Distance de liaison maximum
Section de câble
Tension d'utilisation
Tension maximale d'utilisation
Température ambiante admissible
Taux d'hygrométrie admissible
Hystérésis
Hygrométrie
Température
Indice de protection
H0494200.D - FR - 2019-02
ou
Trous de
Sonde hydrométrique
fixation
(élément sensible)
Passe fil

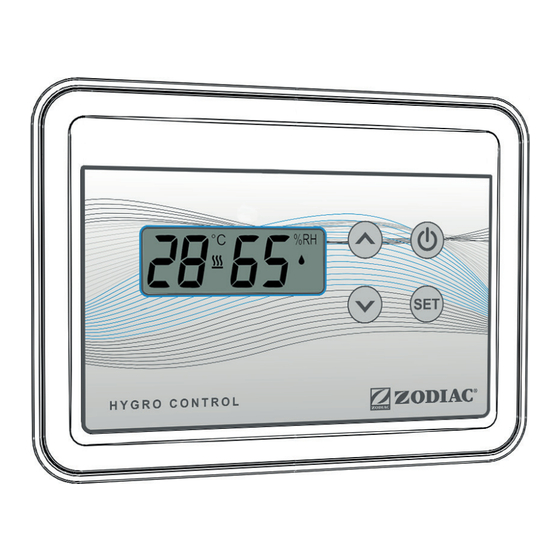

Hygro Control
Notice d'installation et d'utilisation
Français
«marche/arrêt»
Programmation de la température
et/ou de l'hygrométrie, ou
paramétrage de l'Hygro Control
145 x 105 x 45 mm
30 mètres
5x1,5mm² - 5G1,5
12 Vac
24 Vac
0-55 °C
0-90 %
4%
1 °C
IP30
ou
Bornier de
raccordement
FR
1
Publicité
Manuels Connexes pour Zodiac Hygro Control
Sommaire des Matières pour Zodiac Hygro Control
- Page 1 à pratiquer cette procédure, dans le respect des normes en vigueur dans le pays d’installation. Dans le cas contraire, la société Zodiac Pool Care Europe ne saurait être tenue pour responsable. La garantie du produit peut être annulée en cas de non respect des conditions d’installation et d’utilisation (tel que défini dans nos conditions générales de vente).
- Page 2 Hygro Control (respecter la réglementation en vigueur du pays d’installation). 2) Dégainer le câble d’alimentation au niveau du raccordement à l’Hygro Control sur 8 à 10 cm pour libérer les fils. 3) Ouvrir l’Hygro Control en retirant les 2 vis latérales.
- Page 3 Pour sortir de ce mode, appuyer pendant 5 secondes sur la touche Paramétrage en mode hygro-thermostat ou hygrostat A la livraison, l’Hygro Control est paramétré en hygro-thermostat pour les appareils avec option chauffage, ou en hygrostat pour les appareils sans option chauffage.
