Installazione

Controlli preliminari

Estrarre EASY-SMALL dall'im-
ballo e controllare:
- che non abbia subito danni,
- che i DATI DI TARGA siano
quelli desiderati,
- che siano presenti passacavi
e viti,
- che le bocche di ingresso e
uscita di EASY-SMALL siano
pulite e libere da residui del
materiale di imballo,
- che la valvola di non ritorno si
muova liberamente.

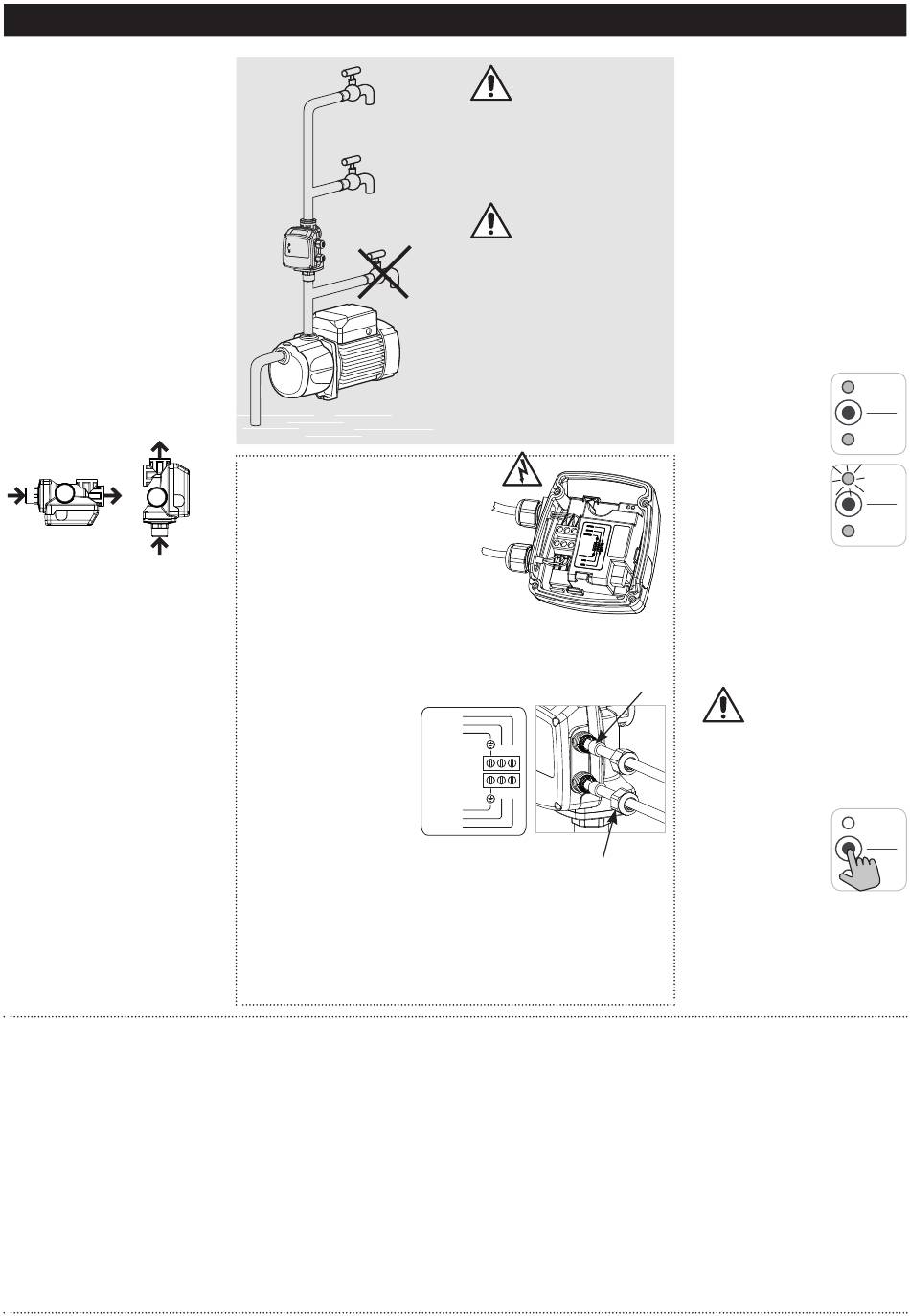

Collegamento idraulico
Orientamento
EASY-SMALL può essere mon-
tato con qualsiasi orientamen-
to, rispettando la direzione del
flusso come indicato
Posizionamento
EASY-SMALL può essere mon-
tato direttamente sulla bocca
di uscita della pompa oppure in
qualunque posizione della linea
di mandata.
Tra la pompa e EASY-SMALL
non devono essere installati
rubinetti. Nessuna valvola di
ritegno deve essere installata
tra EASY-SMALL e i rubinetti,
mentre è possibile, sebbene
non necessario, installare
una valvola di ritegno sulla
tubazione di aspirazione della
pompa.
Vasetto di espansione
(opzionale): Il vasetto di
espansione ha filetto 1 BSP
M e deve essere gonfiato
in assenza di pressione di
impianto, al 90% circa della
pressione di ripartenza (es. se
la pressione di ripartenza è 1,5
bar la pressione di gonfiaggio
sarà di 1,3 bar.
NOTA 1 - MARCIA A SECCO = condizione di flusso nullo e
pressione inferiore alla pressione di ripartenza pompa (Pm).
E' causata da mancanza d'acqua. Dopo 15 secondi EASY-SMALL
ferma la pompa e segnala ANOMALIA. EASY-SMALL effettua
AUTOMATICAMENTE ad intervalli di tempo crescenti (15, 30, 60
minuti e successivamente ogni ora ) dei tentativi di ritorno al
FUNZIONAMENTO NORMALE. Se EASY-SMALL rileva pressione e/o
portata, ritorna a FUNZIONAMENTO NORMALE, altrimenti ferma
nuovamente la pompa sino al tentativo successivo. E' sempre
possibile effettuare MANUALMENTE un tentativo di ritorno al
funzionamento normale.

Collegamenti elettrici

Eseguire i collegamenti
elettrici seguendo lo
schema riportato anche
all'interno del coperchio
schede.
Attenzione: La protezione IP 65
delle parti in tensione è garantita
solo se i passacavi e il coperchio scheda
sono correttamente
assemblati e serrati
Attenzione
La colonna d'acqua
sovrastante EASY-SMALL
non deve generare una
pressione superiore alla
pressione di ripartenza
pompa ( Pm ).
Attenzione
La pressione mas-
sima generata dalla
pompa deve essere maggiore
di almeno 1-1.5 bar (15 psi)
rispetto alla pressione di
ripartenza (Pm). Se la
pressione della pompa è
insufficiente EASY-SMALL
arresterà la pompa
segnalando anomalia di
marcia a secco.
Motore
Linea
Guarnizione
MOTOR
MOTOR
GROUND
U V
N L
GROUND
LINE
LINE
Passacavo
NOTA 2 - AVVIAMENTI FREQUENTI = ripetuti arresti e riavvii
della pompa che avvengono a meno di 2 minuti l'uno dall'altro.
Sono causati da un flusso inferiore a 2 litri/min (0,5 gpm)
Possono mettere a rischio la pompa. In caso di perdite dell'im-
pianto o di utilizzo prolungato a portata eccessivamente bassa
(inferiore 2 litri/min (0,5 gpm)), la marcia / arresto può avvenire
anche ogni pochi secondi, mettendo a rischio la pompa. In tal
caso, dopo un intervallo di tempo che dipende dalla frequenza
degli arresti/riavvii EASY-SMALL arresta la pompa e la mantiene
ferma per i successivi 30 minuti, per consentirne il raffreddamento,
segnalando ANOMALIA.
Al termine del periodo di raffreddamento, la pompa viene
AUTOMATICAMENTE riavviata. La pompa può essere riavviata
MANUALMENTE in qualsiasi momento.
Prima messa in marcia
Adescare la pompa
Per la procedura di adesca-
mento ( riempimento ) della
pompa riferirsi al manuale della
pompa stessa.
Attenzione
EASY-SMALL è provvisto di
una valvola di non ritorno: non
utilizzare la bocca di uscita
di EASY-SMALL per tentare
di riempire la pompa per
l'adescamento.
Dare tensione
si accende il led
STATUS
rosso (Power);
START
immediatamente
STOP
EASY-SMALL rileva
POWER
l'assenza di
pressione nell'im-
STATUS
pianto idraulico e
START
fa partire la
STOP
pompa (si accende
POWER
il led verde Status).
Se entro 15 secondi dall'av-
viamento EASY-SMALL non
rileva il corretto adescamento,
arresta la pompa per anomalia
di marcia a secco.
Attenzione
Alla prima messa in
marcia può essere ne-
cessario far marciare la pompa
più a lungo per completare
l'adescamento.
Battere il tasto
STATUS
START/STOP
START
STOP
per rimettere in
marcia la pompa
POWER
e completare
l'adescamento.
