Manuels Connexes pour Atlantic Novabso
Sommaire des Matières pour Atlantic Novabso

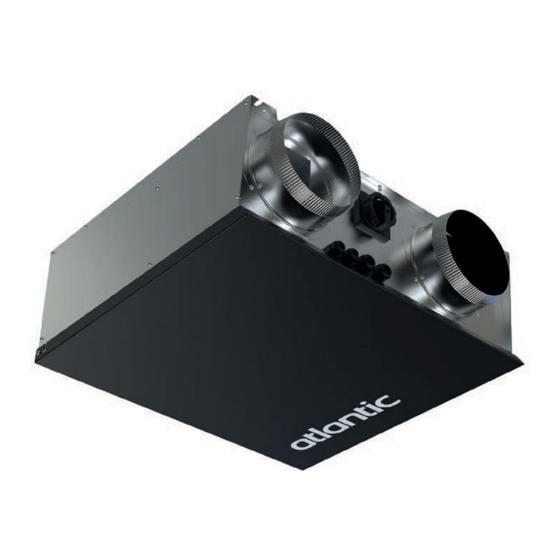

- Page 1 Notice d‘installation Novabso Épurateur d’air — Tertiaire NI 00U07102590 A Destinée au professionnel. 09/2021 À conserver par l’utilisateur pour consultation ultérieure.
-
Page 3: Table Des Matières
SOMMAIRE 1. AVERTISSEMENTS ..............................04 2. RAPPEL DES DANGERS ............................05 3. EPI ..................................05 4. PROTECTION DE L’ENVIRONNEMENT ........................ 05 5. LEXIQUE ................................06 6. DESCRIPTION DU PRODUIT ..........................06 6.1. Généralités ....................................06 6.2. Spécifications techniques ..............................07 6.3. -
Page 4: Avertissements Et Précautions
Après déballage, s’assurer qu’il est en bon état. Sinon, s’adresser au revendeur pour toute intervention. Seul un électricien agréé ou du personnel de maintenance formé par ATLANTIC est habilité à effectuer des travaux sur l’appareil lors de son installation électrique ou d’un raccordement de fonctions externes. -
Page 5: Rappel Des Dangers
Lunettes de protection Masque FFP3SL 4. PROTECTION DE L’ENVIRONNEMENT ATLANTIC a accordé une attention particulière au fait que ses produits soient entièrement démontables pour mieux récupérer et recycler les matériaux ou éléments fonctionnels en fin de vie d’un produit. Les matériaux d’emballages sont également entièrement recyclables, attestant de notre engagement pour... -
Page 6: Lexique
55% + CHARBON en étape 1 pour un abattement particulaire et adsorption des COV. Par la combinaison de ces technologies de traitement de l’air, Novabso a une efficacité sur les 3 types de contaminants de l’air : les particules, les composés gazeux et les bio contaminants. La qualité... -
Page 7: Spécifications Techniques
6.2. SPÉCIFICATIONS TECHNIQUES Caisson en tôle prélaquée/acier galvanisé Piquage circulaire à l’aspiration et soufflage Alimentation 230 V AC ~ - 50 Hz Courant maxi. < 1 A Puissance absorbée en fonctionnement initial (filtres non encrassés) 15 W Puissance absorbée maxi. 80 W Isolation Classe 1 Catégorie de surtension CAT II CAISSON... -
Page 8: Dimensions
6.3. DIMENSIONS POIDS (kg) A (mm) B (mm) D (mm) 18,5 574,5 579,1 221,3 Air entrant Air sortant F (mm) I (mm) K (mm) M (mm) 100,8 139,8 Ø M O (mm) Q (mm) R (mm) S (mm) T (mm) 501,5 532,4 498,4... -
Page 9: Composition
Gaine aluminium flexible non isolée de 3 m et Ø 160 mm Conduit aluminium flexible 523 302 pour le raccordement entre l’épurateur Novabso et son T160G diffuseur. Bande d’étanchéité pour raccordement réseau Bande adhésive BAF10 533 589 aéraulique. -
Page 10: Installation/Montage Du Produit
8. INSTALLATION/MONTAGE DU PRODUIT • COUPER LE COURANT AVANT TOUTE INTERVENTION 8.1. EXEMPLE DE MISE EN SITUATION 8.2. CONDITIONS DE STOCKAGE • Ne pas stocker à l’extérieur. • Conserver, de préférence, dans son emballage d’origine pendant le stockage. • Si le produit est stocké hors de son emballage d’origine, boucher les piquages des gaines. -
Page 11: Installation En Faux Plafond (Capot D'accès Vers Le Bas)
8.3.1. Installation en faux plafond (capot d’accès vers le bas) 8.3.2. Installation dans une position différente Nous consulter. 8.4. MONTAGE Utiliser le gabarit de perçage présent sur le carton de l’appareil pour marquer le plafond. Concevoir un système de gaines permettant de réduire la perte de charge le plus possible pour garantir un fonctionnement optimal. -
Page 12: Démontage Du Capot Et De La Tôle De Protection
8.4.1. Démontage du capot et de la tôle de protection Démonter le capot Ouvrir le capot en tournant le loquet d’un quart de tour. Basculer légèrement le capot. Ôter le capot en le déplaçant vers l’arrière pour le libérer de ses deux vis. Déconnecter le fil de mise à... -
Page 13: Raccordement Électrique
9. RACCORDEMENT ÉLECTRIQUE... -
Page 14: Désignation
• COUPER LE COURANT AVANT TOUTE INTERVENTION • Même après coupure de l’interrupteur de proximité, certains câbles ou composants peuvent présenter une tension dangereuse (câbles d’alimentation, condensateur, etc.). • L’installation doit répondre à la norme NF C 15-100 et aux règles de l’art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables. -
Page 15: Raccordement De L'épurateur
9.1. RACCORDEMENT DE L’ÉPURATEUR Raccorder le bornier d’alimentation en passant le câble d’alimentation par le presse-étoupe. 14 24 14 24 9.2. RACCORDEMENT D’ACCESSOIRES 9.2.1. Programmateur horaire • Si aucun programmateur horaire n’est installé, faire un pont entre NO et L1. Sans cette opération, l’appareil ne démarre pas. -
Page 16: Avertisseur Filtres Colmatés
9.2.2. Avertisseur filtres colmatés Il est possible de raccorder un avertisseur sonore ou visuel d’encrassement des filtres. Si un avertisseur est installé, le raccorder comme indiqué sur le schéma ci-dessous. Automate ou carte d’entrées GTB-GTC Alimentation GTB-GTC externe Reportez-vous à la notice de votre 24 VAC-DC 0 VAC-DC automate, pour le détail du câblage... -
Page 17: Raccordement Maître-Esclaves (Si Installation D'un Programmateur Horaire)
9.3. RACCORDEMENT MAÎTRE-ESCLAVES (SI INSTALLATION D’UN PROGRAMMATEUR HORAIRE) • Lors de la maintenance électrique sur un caisson esclave, couper le courant de l’ensemble des caissons au disjoncteur, l’IP du caisson maître et l’IP du (des) caisson(s) esclave(s). • Un retour de tension est possible dans le cas d’interconnexions de plusieurs caissons sur NORMAL (NO). -
Page 18: Configuration De 1 Ère Mise En Service
DÉSIGNATION RÉGLAGE DÉPRESSOSTAT Filtre ePM1 55% 275 Pa* Filtre combiné ePM1 55% + CHARBON 300 Pa *Réglage de sortie d’usine. Démonter le capot et la tôle de protection pour accéder au dépressostat (Voir § 8.4.1, page 12). Régler le dépressostat Retirer le capot de protection du dépressostat. -
Page 19: Maintenance
12. MAINTENANCE • COUPER LE COURANT AVANT TOUTE INTERVENTION • CHUTE D’OBJETS • Lors de la maintenance électrique sur un caisson esclave, couper le courant de l’ensemble des caissons au disjoncteur, l’IP du caisson maître et l’IP du/des caisson(s) esclave(s). •... -
Page 20: Nettoyage Et Vérification
DÉSIGNATION PÉRIODE Remplacement Filtre 1 ePM1 55% 1 an Remplacement Filtre 1 combiné ePM1 55% + 6 mois à 1 an CHARBON Remplacement Filtre 2 HEPA 1 an Démonter le capot et la tôle de protection pour accéder aux filtres (Voir § 8.4.1, page 12). Filtre 1 Capot Filtre 2... -
Page 21: Pannes Et Défauts
Cet appareil est garanti deux ans à compter de la date d’achat contre tous défauts de fabrication. Dans ce cadre, Atlantic Climatisation et Ventilation assure l’échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu’il s’agisse de main d’œuvre, déplacement ou indemnité... -
Page 22: Tableau De Suivi De Remplacement Des Filtres
15. TABLEAU DE SUIVI DE REMPLACEMENT DES FILTRES DÉSIGNATION DATE DE REMPLACEMENT Filtre 1 ePM1 55% / combiné ePM1 55% + CHARBON Filtre 2 HEPA... - Page 24 Date de mise en service : ASSISTANCE TECHNIQUE ET GARANTIES TÉL. 04 72 45 11 00 Coordonnées de l’installateur ou service après-vente.
