Notice d'installation

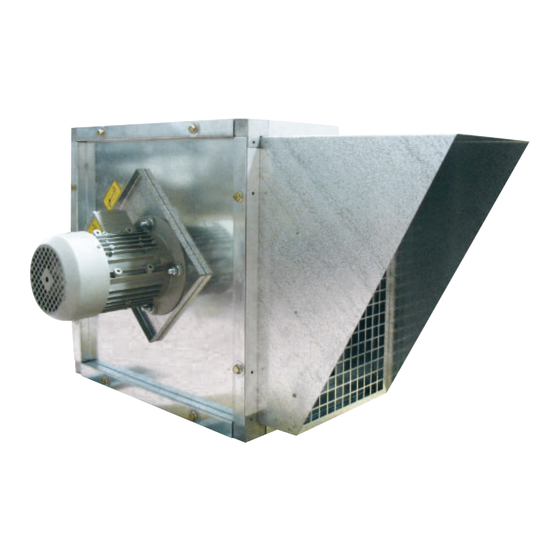

VULCAN F
Caissons de désenfumage
900 U0706996 0
00U07069960A
04/2021
120
400
VULCAN 355
VULCAN 400
VULCAN 450
VULCAN 500
Classement au feu F
Certificat CE 1812-CPR-0131 (NF EN 12 101-3 : 2015)
À conserver par l'utilisateur pour consultation ultérieure.
VULCAN 560
VULCAN 630
VULCAN 710
VULCAN 800
120. 400°C – 120 min suivant NF EN 12 101-3 : 2015
400
N° DOP : 1812 - DOP - 0131
Notice destinée aux professionnels.
FR
Publicité
Table des Matières
Manuels Connexes pour Atlantic VULCAN 355
Sommaire des Matières pour Atlantic VULCAN 355
- Page 1 Notice d‘installation VULCAN F Caissons de désenfumage VULCAN 355 VULCAN 560 VULCAN 400 VULCAN 630 VULCAN 450 VULCAN 710 VULCAN 500 VULCAN 800 Classement au feu F 120. 400°C – 120 min suivant NF EN 12 101-3 : 2015 Certificat CE 1812-CPR-0131 (NF EN 12 101-3 : 2015) N°...
-
Page 3: Table Des Matières
SOMMAIRE 1. AVERTISSEMENTS 1.1. CONSIGNES DE SÉCURITÉ 1.2. AVERTISSEMENTS PARTICULIERS 2. CARACTÉRISTIQUES TECHNIQUES 2.1. GÉNÉRALITÉS 2.2. DIMENSIONS 2.3. SPÉCIFICATIONS TECHNIQUES 2.4. CHOIX DES COFFRETS DE RELAYAGES 3. INSTALLATION 4. RACCORDEMENTS ELECTRIQUES 4.1. MOTEURS À UNE VITESSE 4.2. MOTEURS À DEUX VITESSES DAHLANDER OU BOBINAGES SÉPARÉS 5. -
Page 4: Avertissements
1. AVERTISSEMENTS 1.1. Consignes de sécurité AVANT L’INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS : En cas d’inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut être considéré comme responsable des dommages subis par les personnes ou les biens. La notice décrit comment installer, utiliser et entretenir correctement l’appareil, son respect permet d’en garantir l’efficacité... -
Page 5: Dimensions
PH - PHV/ PH - PHV/PHD VULCAN monophasés 230 V – 1 vitesse VULCAN 355 M4 VULCAN 400 M4 VULCAN 450 M4 VULCAN triphasés 230/400 V – 1 vitesse – 1 500 tr/mn (4 pôles) ou 1 000 tr/mn (6 pôles) -
Page 6: Spécifications Techniques
Intensité de Tension Nbre Puissance T/MIN LIBELLÉ I maxi (A) démarrage démarrage en V poles en kW POLES (Id/In) VULCAN 355 M4 0.25 6.48 1270 VULCAN 400 M4 0.55 13.44 1390 VULCAN 450 M4 0.55 13.44 1390 VULCAN 400 T4 230/400 0.55... -
Page 7: Choix Des Coffrets De Relayages
Corel Désenfumage Corel Corel conf+désenf LIBELLÉ Corel conf+désenf Inter/Pressostat Désenfumage Inter/Pressostat VULCAN 355 M4 COREL2 MDV 12P COREL2 MD1V 12 COREL2 MC1V BS 12P COREL2 MC1V 12 VULCAN 400 M4 COREL2 MDV 12P COREL2 MD1V 12 COREL2 MC1V BS 12P... -
Page 8: Installation
3. INSTALLATION Laisser un espace libre afin d’accéder rapidement lors d’un entretien Mise en place du caisson en comble ou sur terrasse, dans un lieu facile d’accès (prévoir de ce fait un espace libre autour du cache moteur de telle manière que l’accès à ce dernier puisse se faire aisément). -
Page 9: Moteurs À Une Vitesse
4.1. Moteurs à une vitesse 4.2. Moteurs à deux vitesses dahlander ou bobinages séparés... -
Page 10: Entretien
Cet appareil est garanti deux ans à compter de la date d’achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC Climatisation et Ventilation assure l’échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu’il s’agisse de main d’œuvre, déplacement ou indemnité... - Page 12 Date de la mise en service : ASSISTANCE TECHNIQUE ET GARANTIES aide à l’installation, au dépannage, pièces détachées, garanties TEL. 04 72 45 11 00 Coordonnées de l’installateur ou service après-vente.
