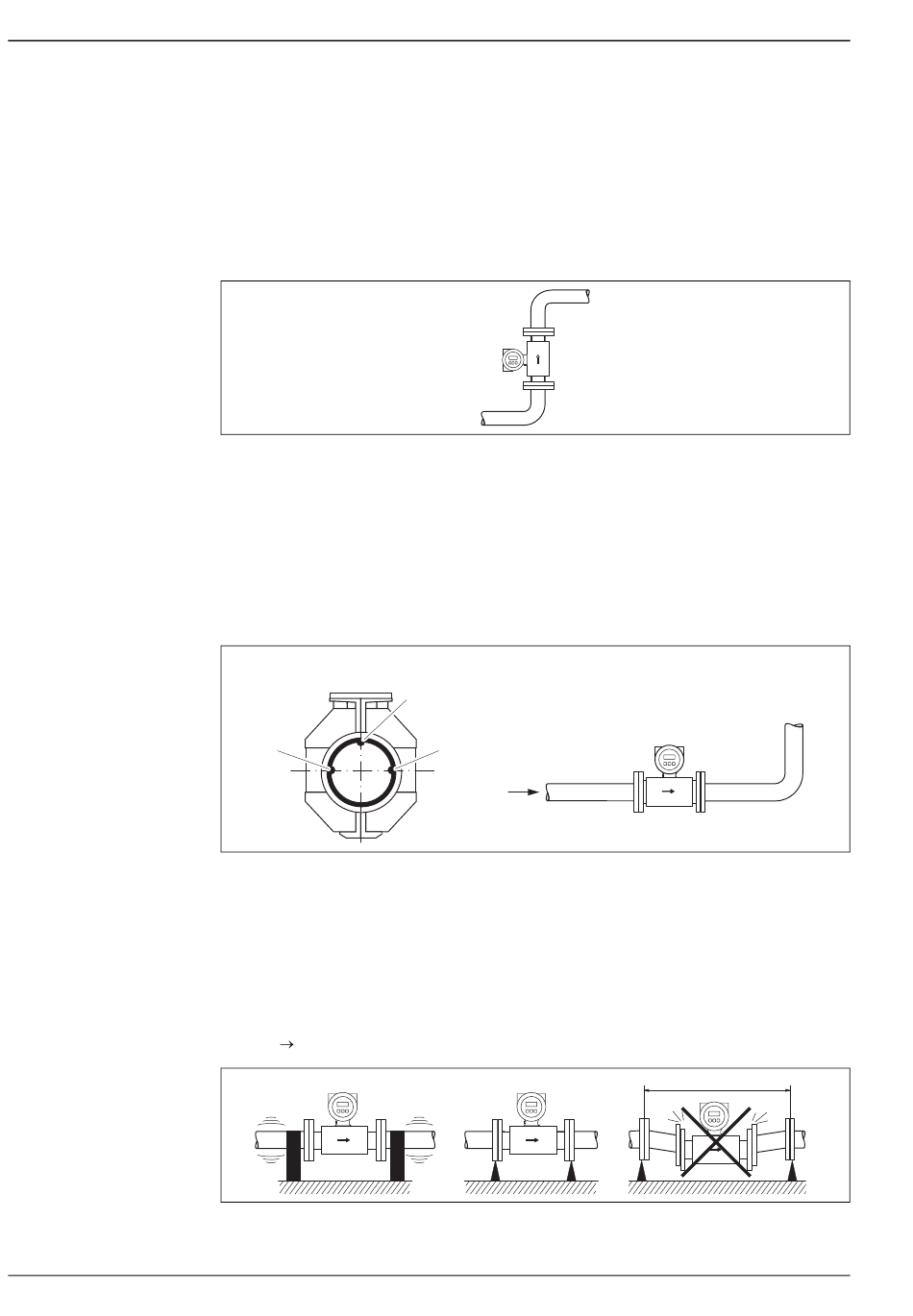

Implantation
Par une implantation optimale il est possible d'éviter les bulles d'air ou poches de gaz ainsi que les dépôts dans
la conduite. L'appareil de mesure offre cependant la fonction supplémentaire de détection présence produit
(DPP) pour la détection de tubes de mesure partiellement remplis dans le cas de produits ayant tendance à
dégazer ou de pression process fluctuante
Implantation verticale
Cette implantation est optimale pour les systèmes de conduites montantes et lors de l'utilisation de la détection
présence produit.
Implantation verticale
Implantation horizontale
L'axe des électrodes de mesure devrait être horizontal. Une brève isolation des deux électrodes de mesure en
raison de bulles d'air est ainsi évitée.
Attention !
La détection présence produit fonctionne correctement en cas d'implantation horizontale, lorsque le boîtier du
transmetteur est orienté vers le haut. Dans le cas contraire il n'est pas garanti que la détection présence produit
réagisse vraiment en cas de tube de mesure vide ou partiellement rempli.
A
2
Implantation horizontale
1 Electrode DPP pour la détection présence produit/tube vide (pas pour DN 2...15 / 1/12...½")
2 Electrodes de mesure (prise de signal)
Vibrations
Dans le cas de vibrations importantes il convient d'étayer et de fixer autant les conduites que le capteur.
Attention !
Dans le cas de vibrations trop importantes il est recommandé de monter séparément le capteur et le transmet-
ä 13, section "Résistance aux chocs et aux vibrations".
teur. Voir
Mesures permettant d'éviter les vibrations de l'appareil
L > 10 m (33 ft)
1
2
A
Proline Promag 10H
A0008158
A0005593
L
