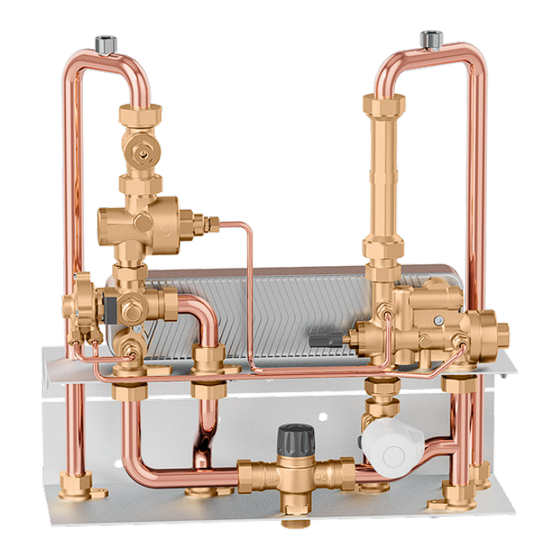

Satellite d'utenza meccanico pensile
con valvola di zona e miscelatore ACS serie SATK
© Copyright 2021 Caleffi
ISTRUZIONI PER L'INSTALLAZIONE, LA MESSA IN SERVIZIO E LA MANUTENZIONE
Caratteristiche tecniche
Materiali
Telaio:
Scambiatore:
Tubi di raccordo:
Componenti:
Prestazioni
Fluido d'impiego:
Temperatura massima fluido:
Pressione max di esercizio:
Potenza nominale scambiatore sanitario:
Portata circuito sanitario:
Collegamento satelliti:
circuito primario:
circuito riscaldamento:
circuito sanitario:
Contenuto della confezione:
- Satellite
- Istruzioni
- Viti di fissaggio
- Testa elettrotermica 230 V per valvola di zona
Distinta componenti
acciaio zincato
acciaio inox saldobrasato
rame
ottone EN12165 CW617N
acqua, max 30 % glicole
85 °C
- circuito primario: PN 10 bar
- circuito sanitario: PN 10 bar
40 kW
min 1,8 ± 0,3 l/min
max 18 l/min
3/4"
3/4"
3/4"
1 − Valvola di priorità sanitario
2 − Scarichi / sfoghi aria
3 − Scambiatore saldobrasato
4 − Valvola modulante proporzionale con pre-set manuale
5 − Regolatore di pressione differenziale (30 kPa)
6 − Attacco M10 X 1 sonda temperatura contatore di calore
7 − Filtro
8 − Valvola di zona con pre-regolazione
9 − Miscelatore termostatico
10 − Dima per contatore di calore L = 130 mm.
11 – Filtro AFS
Funzione
Il satellite serie SATK16 è un dispositivo che permette la gestione
autonoma della termoregolazione e della produzione di acqua calda
sanitaria di utenze inserite in impianti di riscaldamento centralizzato.
Gamma prodotti
SATK16315 Satellite d'utenza pensile riscaldamento alta temperatura,
produzione istantanea sanitario, regolazione meccanica
corredato di regolatore di pressione differenziale 30kPa,
di valvola di zona e miscelatore termostatico.
Dimensioni
A
A
A
B
D
E
F
420
A
B
C
D
3/4" 222,5 149
27,5
H0005562.03
www.caleffi.com
SATK16315
A
A
C
A
A
G
H
200
E
F
G
H
Massa (kg)
116
157,5
94
70
IT
10
