Nomenclature

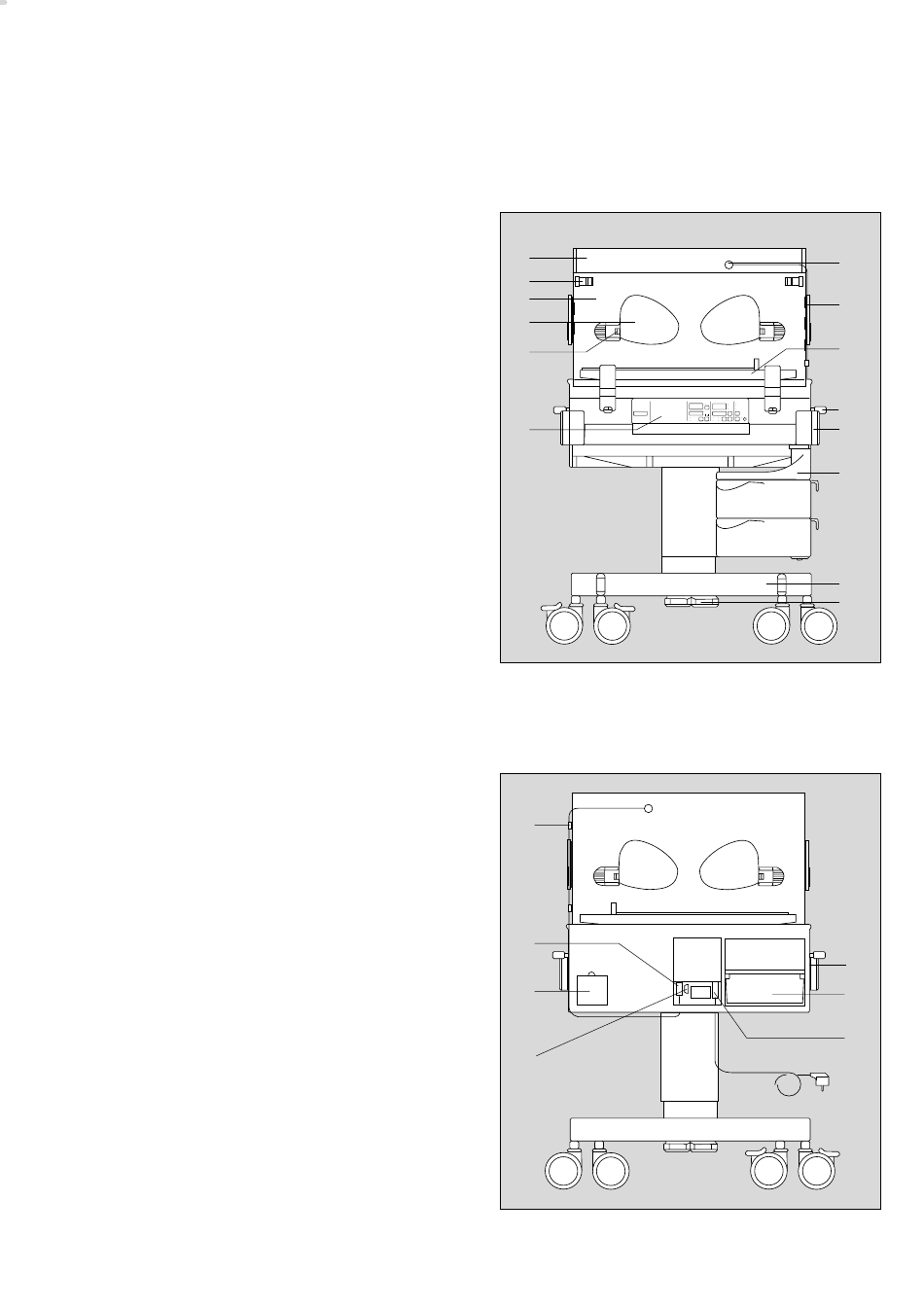

Face frontale
1 Habitacle
2 Verrouillage de l'abattant avant
3 Abattant avant
4 Hublot pivotant
5 Verrouillage hublot pivotant
6 Panneau de commande avec clapet
7 Capteur de température de l'air
8 Passe-câbles de passage des tuyaux, 8 unités
9 Lit avec matelas et délimiteurs de surface de
couchage
10 Rail de fixation, à gauche et à droite
11 Manette, à gauche et à droite, pour l'inclinaison
du lit
12 Armoire pivotante, à droite
13 Chariot avec colonne fixe et quatre roulettes,
dont 2 blocables
14 Pédales de réglage de la hauteur
Face arrière
15 Attache pour câble de capteur
16 Prise pour capteur de température de l'air
17 Filtre à air frais
18 Prise pour interface optionnelle RS 232
19 Câble secteur
20 Réservoir d'eau avec couvercle (ou: bouteilles
d'eau ou régulateur de niveau d'eau)
Sur le côté de l'incubateur
21 Prise pour capteurs de température cutanée,
en option
Douille supérieure jaune: régulation de la
température cutanée
Douille inférieure blanche: ThermoMonitoring
1
2
3
4
5
°C FEUCHTE/HUMID.
6
15
16
17
18
Nomenclature
7
8
9
°C HAUT/SKIN/PEAU/PIEL °C LUFT/AIR 10
Control
11
12
13
14
21
20
19
