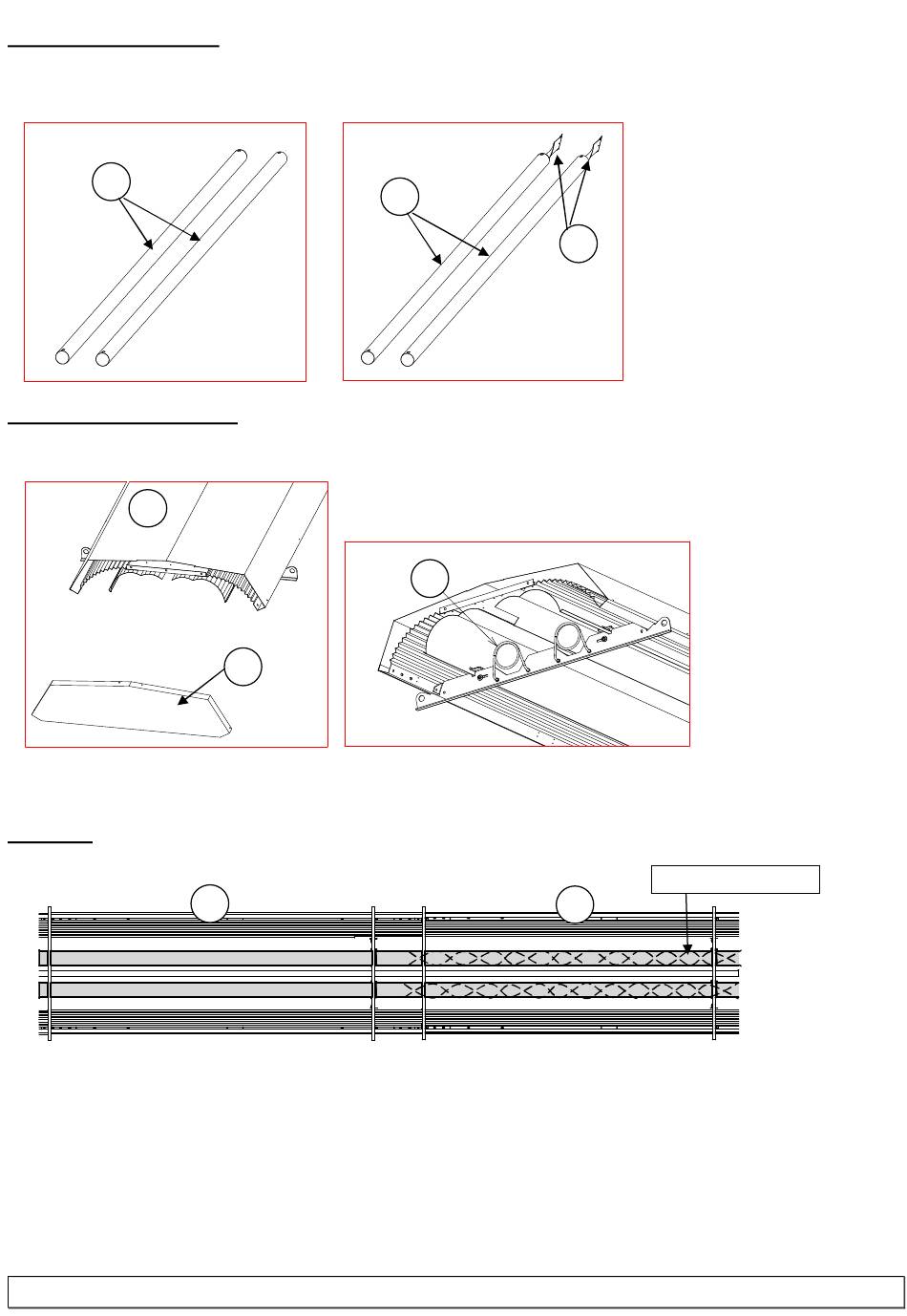

c/ Préparation des tubes
Les 2 tubes longs (I) sont identiques et n'ont pas de sens de montage.
Les 2 tubes courts (J) sont identiques et équipés chacun d'un turbulateur (T) « côté coude ».
I
J
T

d/ Mise en place des tubes

Enlever le capot d'extrémité (K) du convertisseur « côté coude » (H).
H
L
K
Glisser les tubes longs (I) par le côté brûleur à l'intérieur des anneaux de maintien (L).
Glisser les tubes courts (J) par le côté coude à l'intérieur des anneaux de maintien (L).
Attention au sens de montage des tubes courts (J), les turbulateurs sont du côté coude.
Tube côté coude
B2
H
