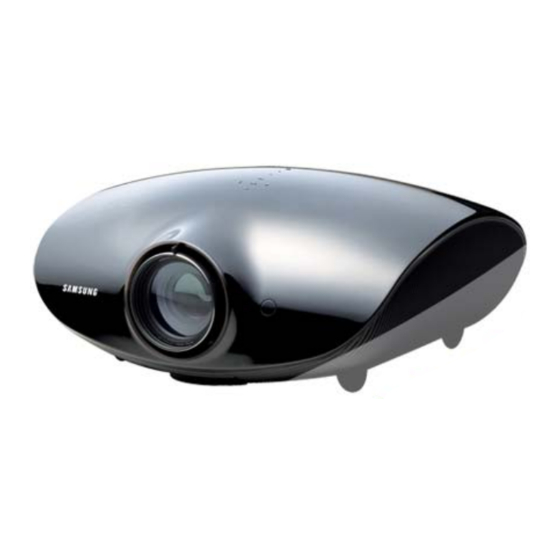

Samsung SP-A800B Mode D'emploi
  1. Manuels
  2. Marques
  3. Samsung Manuels
  4. Projecteurs
  5. SP-A800B
  6. Mode d'emploi
Samsung SP-A800B Mode D'emploi

Samsung SP-A800B Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com

Publicité

Table des Matières
loading

Manuels Connexes pour Samsung SP-A800B

Sommaire des Matières pour Samsung SP-A800B

  • Page 1 All manuals and user guides at all-guides.com...
  • Page 2 All manuals and user guides at all-guides.com Pour éviter toute blessure et tout dommage matériel, veuillez lire attentivement les consignes de sécurité suivantes et utiliser le produit conformément. Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays). Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou même la mort.
  • Page 3 All manuals and user guides at all-guides.com endommager celui-ci et entraîner un risque de choc électrique ou d'incendie. Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.
  • Page 4 All manuals and user guides at all-guides.com fumée, l'humidité ou l'eau (pluie), ni dans un véhicule. Vous risquez un choc électrique ou un incendie. N'installez pas l'appareil dans des endroits non ventilés, tels qu'une bibliothèque ou un placard mural. Cela pourrait causer un incendie ou endommager l'appareil. N'installez pas l'appareil sur une surface non stable, par exemple sur un socle plus petit que l'appareil.
  • Page 5 All manuals and user guides at all-guides.com N'insérez pas d'objets en métal, de baguettes, de câbles, de vrilles ou de substances inflammables, telles que du papier et des allumettes, dans les orifices d'aération ou les ports auxiliaires de l'appareil. Vous risquez un choc électrique ou un incendie. Si de l'eau ou une autre substance étrangère pénètre dans l'appareil, éteignez-le, débranchez le cordon d'alimentation de la prise secteur et contactez un...

  • Page 6: Centre De Services

    All manuals and user guides at all-guides.com (e) ou sale, nettoyez-le(la). Vous risquez un choc électrique ou un incendie. Faites appel à un Centre clientèle ou à un Centre de services pour nettoyer l'intérieur de l'appareil, une fois par an au minimum. Si vous laissez la poussière s'accumuler à...

  • Page 7: Comment Éliminer Ce Produit (Déchets D'équipements Électriques Et Électroniques) - Europe Uniquement

    All manuals and user guides at all-guides.com Comment éliminer ce produit (déchets d’équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers.

  • Page 8: Caractéristiques Du Produit

    All manuals and user guides at all-guides.com Caractéristiques du produit Vues du produit Télécommande Caractéristiques techniques du produit Moteur optique adoptant une technologie DLP de pointe - Un plein écran HD 1920x1080 a été adapté. - Une roue chromatique 6 segments a été utilisée pour assurer des couleurs optimales. - Lampe 300 W conçue pour améliorer la luminance.
  • Page 9 All manuals and user guides at all-guides.com 1. Voyants 7. Bouton de zoom - TEMP (LED rouge) Utilisé pour agrandir ou réduire la taille de - LAMP (LED bleue) l’image. - STAND BY (LED bleue) ※ Reportez-vous aux Indications de LED.
  • Page 10 All manuals and user guides at all-guides.com Guide d’installation rapide (Non disponible dans tous les pays) CD du manuel utilisateur Câble d’alimentation Télécommande/ 2 piles Tissu de nettoyage Indications des LED ●: Le voyant est allumé ◐: Le voyant clignote ○: Le voyant est éteint TEMP LAMP...
  • Page 11 All manuals and user guides at all-guides.com fonctionnement normal. Lorsque le cache de la lampe n’est pas correctement fermé ou Vérifiez si les vis situées à l’arrière du projecteur sont bien serrées. Si Mesure 2 lorsque le système de ce n’est pas le cas, contactez le distributeur ou le centre de services.

  • Page 12: Caractéristiques Techniques Du Produit

    All manuals and user guides at all-guides.com 5. Port RS-232C 1. Port d’entrée PC IN (pour les bornes d’entrée de service) 2. Port d’entrée COMPONENT IN 6. Port d’entrée VIDEO IN 3. Port d’entrée S-VIDEO IN 7. Récepteur du signal de la télécommande 4.
  • Page 13 Caractéristiques du produit Vues du produit Télécommande Caractéristiques techniques du produit La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis pour une meilleure performance. Caractéristiques Modèle SP-A800B Taille 24,1 mm / 0,9 pouce Ecran Résolution 1920 x 1080...
  • Page 14 L’écran DMD utilisé pour les projecteurs DLP est composé de plusieurs centaines de micro miroirs. Comme pour d’autres éléments d’affichage visuel, le panneau DMD peut comporter quelques pixels morts. Samsung et le fabricant de panneau DMD disposent d’une procédure stricte de limitation et d’identification des pixels morts et les produits ne dépassent pas le nombre maximal de pixels morts défini par nos standards.
  • Page 15 All manuals and user guides at all-guides.com 832x520 37,9 72,8 31,5 Sep. 840x500 37,5 75,0 31,5 Sep. 832x509 43,3 85,0 36,0 Sep. PC, DVI 720x400 900x449 31,5 70,1 28,3 Sep. 1024x625 35,2 56,3 36,0 Sep. PC, DVI 1056x628 37,9 60,3 40,0 Sep.
  • Page 16 All manuals and user guides at all-guides.com 858x525 31,5 59,9 27,0 720x480 858x525 31,5 60,0 27,0 720x576 864x625 31,3 50,0 27,0 1980x750 37,5 50,0 74,3 1280x720 1650x750 45,0 59,9 74,2 1650x750 45,0 60,0 74,3 1920x1080 2640x1125 28,1 50,0 74,3 Composant 2200x1125 33,7 59,9...
  • Page 17 All manuals and user guides at all-guides.com 640x480p 720x480p 576i 480i HDMI 1280x1024/60 1024x768/60 800x600/60 720x400/70 640x350/70 1080p 1080i 720p Composant 576p 480p 576i 480i 576i Vidéo et S-Vidéo 480i Overscan : Marche Source Position de l’image (H/V) Ajuster à Entrée Type Mode...
  • Page 18 All manuals and user guides at all-guides.com...

  • Page 19: Réglages De Base

    All manuals and user guides at all-guides.com Réglages de base Branchement à l’alimentation Branchement à l’équipement vidéo Installation du projecteur Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l’écran. Positionnez le projecteur de manière à ce que la lentille se trouve au centre de l’écran. Si l’écran n’est pas installé...
  • Page 20 All manuals and user guides at all-guides.com Bouton de zoom Bague de mise au point Vous pouvez régler la taille de l’image dans la plage de zoom en actionnant le bouton de zoom. Centrez l’image sur l’écran en utilisant la bague de mise au point. Si votre produit est installé...
  • Page 21 All manuals and user guides at all-guides.com Taille de l’écran Horizontal (X : Vertical (Y : Min. (Z : mm) Max. (Z : mm) Décalage (Y’ : mm) (M:pouce) 1983,6 1523,1 1107 2479,5 1903,9 1328 2975,3 2284,6 1550 3471,2 2665,4 1771 3967,1 3046,2...
  • Page 22 All manuals and user guides at all-guides.com 2. Cliquez sur l’onglet [Paramètres] et définissez la <Résolution d’écran> en vous référant à la <Résolution> décrite dans tableau de mode d’affichage pris en charge par ce projecteur. Vous n’êtes pas obligé de modifier la configuration de la <Qualité...
  • Page 23 All manuals and user guides at all-guides.com Réglages de base Branchement à l’alimentation Branchement à l’équipement vidéo 1. Arrière du projecteur Raccordez le cordon d’alimentation à la borne d’alimentation située à l’arrière du projecteur. Réglages de base Branchement à l’alimentation Branchement à...
  • Page 24 All manuals and user guides at all-guides.com Branchez le port d’entrée [VIDEO IN (jaune)] du projecteur au port VIDEO OUT (jaune) de l’équipement vidéo en utilisant le câble vidéo. - Si l’équipement vidéo dispose d’un port S-VIDEO OUT, branchez-le au port d’entrée [S-VIDEO IN] du projecteur. L’utilisation d'une connexion S-VIDEO permet d’obtenir une qualité...
  • Page 25 All manuals and user guides at all-guides.com Connectez le port d’entrée [COMPONENT IN 1 (Y/P )] ou [COMPONENT IN 2 (Y/P )] situé à l’arrière du projecteur au port Composant situé à l’arrière du lecteur DVD avec le câble Composant. Lorsque la connexion a été...
  • Page 26 All manuals and user guides at all-guides.com Branchez le câble d’antenne à la borne d’entrée du signal d’antenne du récepteur. Connectez le port d’entrée [COMPONENT IN 1 (Y/P )] ou [COMPONENT IN 2 (Y/P )] situé à l’arrière du projecteur au port Composant situé à l’arrière du récepteur de diffusion numérique avec le câble Composant. - Si le récepteur de diffusion numérique dispose d’un port de sortie PC, vous pouvez brancher un récepteur de diffusion numérique au port d’entrée [PC IN] du projecteur.
  • Page 27 All manuals and user guides at all-guides.com Branchez le port [PC IN] à l’arrière du projecteur sur la sortie de l’écran du PC à l’aide du câble vidéo du PC. Une fois les connexions effectuées, connectez les deux cordons d’alimentation du projecteur et du PC. Ce produit prend en charge la technologie Plug and Play ;...
  • Page 28 All manuals and user guides at all-guides.com - Connexion grâce à un câble HDMI/DVI Connectez la borne [HDMI 1/DVI IN] sur l’arrière du projecteur et la borne de sortie DVI du périphérique de sortie numérique grâce à un câble HDMI/DVI. - Connexion grâce à...
  • Page 29 All manuals and user guides at all-guides.com Entrée Image Configuration Option * Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo. Réglage de Description Play/Stop l’écran Liste Source Vous pouvez sélectionner un périphérique connecté au projecteur. 1) Composant 1 5) PC 2) Composant 2...
  • Page 30 All manuals and user guides at all-guides.com * Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo. Réglage de Description Play/Stop l’écran Mode Sélectionnez un état d’écran personnalisé pour votre projecteur ou modifiez le mode d’écran si nécessaire.
  • Page 31 All manuals and user guides at all-guides.com Aj. Rouge magasin. Aj. Vert Aj. Bleu 1) Temp. de Couleur 5) Aj. Rouge 2) Regl. Rouge 6) Aj. Vert 3) Regl. vert 7) Aj. Bleu 4) Regl. bleu 8) Gamma : Une fonction de compensation de l’image qui contrôle les réglages en fonction des propriétés vidéo.

  • Page 32: Configuration

    All manuals and user guides at all-guides.com 1) Arrêt : Affiche l’image dans sa couleur originale. 2) Monochrome : Affiche l’image en noir et blanc en filtrant tous les signaux de couleur. 3) Rouge : Affiche l’image en rouge en filtrant les signaux de couleur verts et bleus. 4) Vert : Affiche l’image en vert en filtrant les signaux de couleur rouges et bleus.
  • Page 33 All manuals and user guides at all-guides.com Réglage de Description Play/Stop l’écran Installer Afin de prendre en charge les imperfections éventuelles de l’emplacement d’installation, vous pouvez inverser les images projetées verticalement/ horizontalement. 1) Installation sol : Image normale 2) Installation plafond : Image retournée horizontalement 3) Projection au sol : Image retournée verticalement 4) Proj.
  • Page 34 All manuals and user guides at all-guides.com européenne, normalisées par l’Union européenne de télédiffusion (EBU). Paramètres par A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut. défaut Entrée Image Configuration Option * Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.
  • Page 35 All manuals and user guides at all-guides.com 4) 60 sec. Voyant d’état Vous pouvez activer ou désactiver les voyants d’état de fonctionnement du produit. 1) Arrêt : Ce mode désactive le voyant d’état de fonctionnement. Le témoin s’allumera quel que soit le réglage du voyant lorsque l’appareil est mis sous ou hors tension ou lorsque le projecteur n’est pas dans un état normal.

  • Page 36: Liste De Contrôle Avant De Signaler Un Problème

    All manuals and user guides at all-guides.com Liste de contrôle avant de signaler un problème Installation et branchement Symptômes Dépannage Absence de tension. Vérifiez la connexion du câble d'alimentation. Je souhaite installer mon Le support d'installation au plafond est vendu séparément. Contactez votre projecteur au plafond.
  • Page 37 All manuals and user guides at all-guides.com allumée. Dysfonctionnement de la LED de fonctionnement - Contremesures. Des lignes apparaissent sur l’écran. Des lignes peuvent survenir en mode PC en cas d’incohérence de fréquence. Réglez la fréquence verticale de votre carte vidéo sur la propriété d’affichage avancé.

  • Page 38: Précautions D'entretien

    All manuals and user guides at all-guides.com Précautions d’entretien Contactez SAMSUNG WORLDWIDE Autre Droits Nettoyage de l’extérieur et de la lentille du projecteur Nettoyez le projecteur à l’aide d’un chiffon doux et sec. Ne nettoyez pas le projecteur à l’aide d’une substance inflammable, telle que du benzène,...

  • Page 39: Procédure De Remplacement De La Lampe

    L’assemblage d’une nouvelle lampe se fait dans l’ordre inverse à celui du désassemblage. Précautions d’entretien Contactez SAMSUNG WORLDWIDE Autre Droits Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez contacter le centre d’assistance à la clientèle SAMSUNG. North America U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us...
  • Page 40 01805-SAMSUNG(726-7864) (€ 0,14/Min) http://www.samsung.com/de HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com/hu ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com/it LUXEMBURG 0035 (0)2 261 03 710 http://www.samsung.com/be NETHERLANDS 0900 SAMSUNG(726-7864) (€ 0,10/Min) http://www.samsung.com/nl NORWAY 815-56 480 http://www.samsung.com/no 0 801 801 881 POLAND http://www.samsung.com/pl 022-607-93-33 PORTUGAL 80 8 200 128 http://www.samsung.com/pt...
  • Page 41 1800-29-3232 THAILAND http://www.samsung.com/th 02-689-3232 TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com/za TURKEY 444 77 11 http://www.samsung.com/tr 800-SAMSUNG (726-7864) U.A.E http://www.samsung.com/mea 8000-4726 Précautions d’entretien Contactez SAMSUNG WORLDWIDE Autre Droits...

  • Page 42: Diffusion Analogique

    All manuals and user guides at all-guides.com Glossaire Diffusion analogique Signal de diffusion existant transmis par une station de diffusion conformément aux normes NTSC. Port ENTREE ANTENNE Port permettant la connexion d’une antenne de télévision à l’aide d’un câble coaxial. Il est généralement utilisé pour regarder des programmes de diffusion publique.
  • Page 43 Toute reproduction effectuée sans l’autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite. Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des performances ou de l’utilisation de ce matériel.
