VERITAS 05J65.03 Guide

Guide parallèle
et guide de coupe circulaire
05J65.03
Brevet de dessin américain n D781 677
o
Combinés à la base plongeante pour outils rotatifs, le guide parallèle et les
guides de chant courbe permettent d'utiliser le chant d'une pièce comme
référence pour effectuer une coupe. Quant au guide de coupe circulaire, il
peut être réglé pour tailler avec précision des cercles ou des arcs de cercle.
L'ensemble comprend deux pièces d'appui droites en érable torréfié de
6 po – hauteur respective de 1 1/2 po et de 5/8 po pour les pièces minces –,
deux guides de chant courbe, un guide de coupe circulaire à trois pivots
interchangeables – tige pointue, tige de 1/4 po et disque plat –, et une paire de
tiges pour guide de 6 po. Les tiges de 6 po permettent de couper à une distance
comprise entre 0 et 4 1/2 po du bord de référence avec les appuis droits, et de
réaliser des cercles de 1/2 po à 17 1/2 po de diamètre avec l'accessoire pour
cercle. Une paire de tiges de 12 po est vendue séparément pour augmenter la
portée de l'outil.
Vis de blocage du guide
Tiges du guide
Vis de montage du guide
Corps du guide
Pièce d'appui large
Support pour
pièce d'appui
Pièce d'appui
étroite
Guide de
chant courbe
Tige pointue
Porte-pivot
Tige de 1/4 po
Disque plat

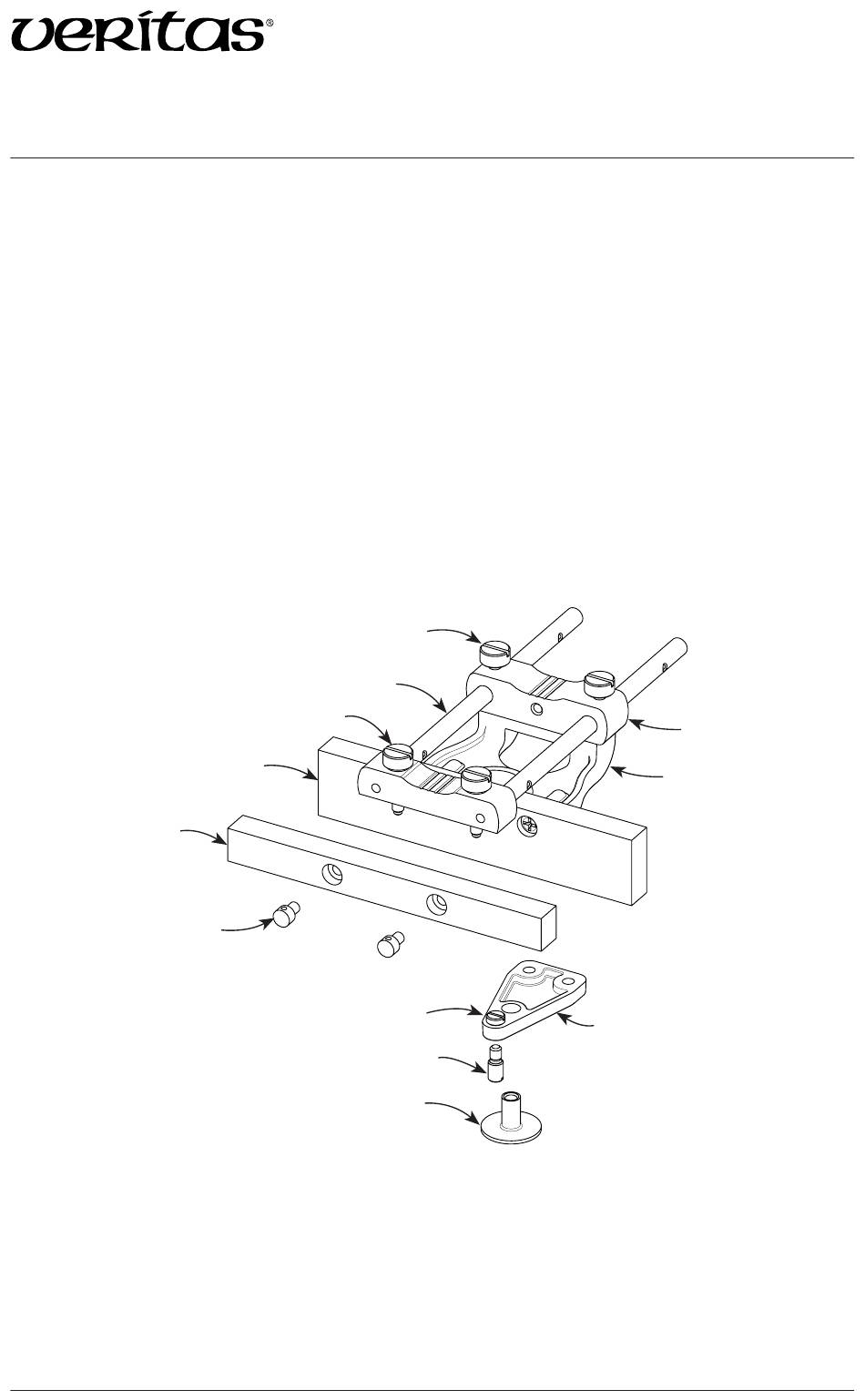

Figure 1 : Composants des différents guides
Montage
Fixer le guide à la base plongeante en vissant les vis de montage du guide dans
les trous filetés de la base. Serrer fermement les vis.
1
