Remarque : si l'installation n'est pas munie de ballon d'eau chaude sanitaire
placé entre l'appareil et la vanne à 4 voies, il convient de prévoir une butée
limite pour l'ouverture de sécurité.
Type d'installation recommandée
Couplage sur une installation alimentée par un autre appareil
générateur
Le couplage sur une installation alimentée par un autre appareil devra
toujours faire l'objet d'une étude particulière : il faudra veiller, entre autre, à
ce que les circulations dans les appareils ne se contrarient pas.
La situation du (ou des) circulateur(s) devra être déterminée selon le cas
présenté.
Des clapets anti-retour seront bien souvent nécessaires pour éviter que la
circulation ne se produise en cercle fermée, d'un appareil à l'autre.
Un vase d'expansion du même type (ouvert ou fermé) que l'installation
existante sera raccordé avec une capacité calculée en fonction de
l'installation couplée.
Les tuyauteries de départ et retour de l'appareil à coupler devront être
ramenées entre la « chaudière » existant et le premier radiateur.
Cependant, un couplage en aval de l'installation peut être envisagé si la
section des tuyaux à l'endroit du piquage le permet et s'il reste
suffisamment de radiateurs après l'appareil couplé pour absorber l'énergie
produite par son bouilleur.
Dans ce cas, le circulateur et les clapets anti-retour devront être installés
pour harmoniser la circulation entre les radiateurs et les différences
chaudières.
Nous attirons votre attention sur les dangers encourus en cas de
raccordement à un endroit quelconque de l'installation. Il peut se produire
des flux ne permettant pas une circulation dans la « chaudière ». si les
calories produites par l'appareil ne sont pas véhiculées par un débit suffisant
d'eau, l'ébullition peut rapidement être atteinte dans la « chaudière ».

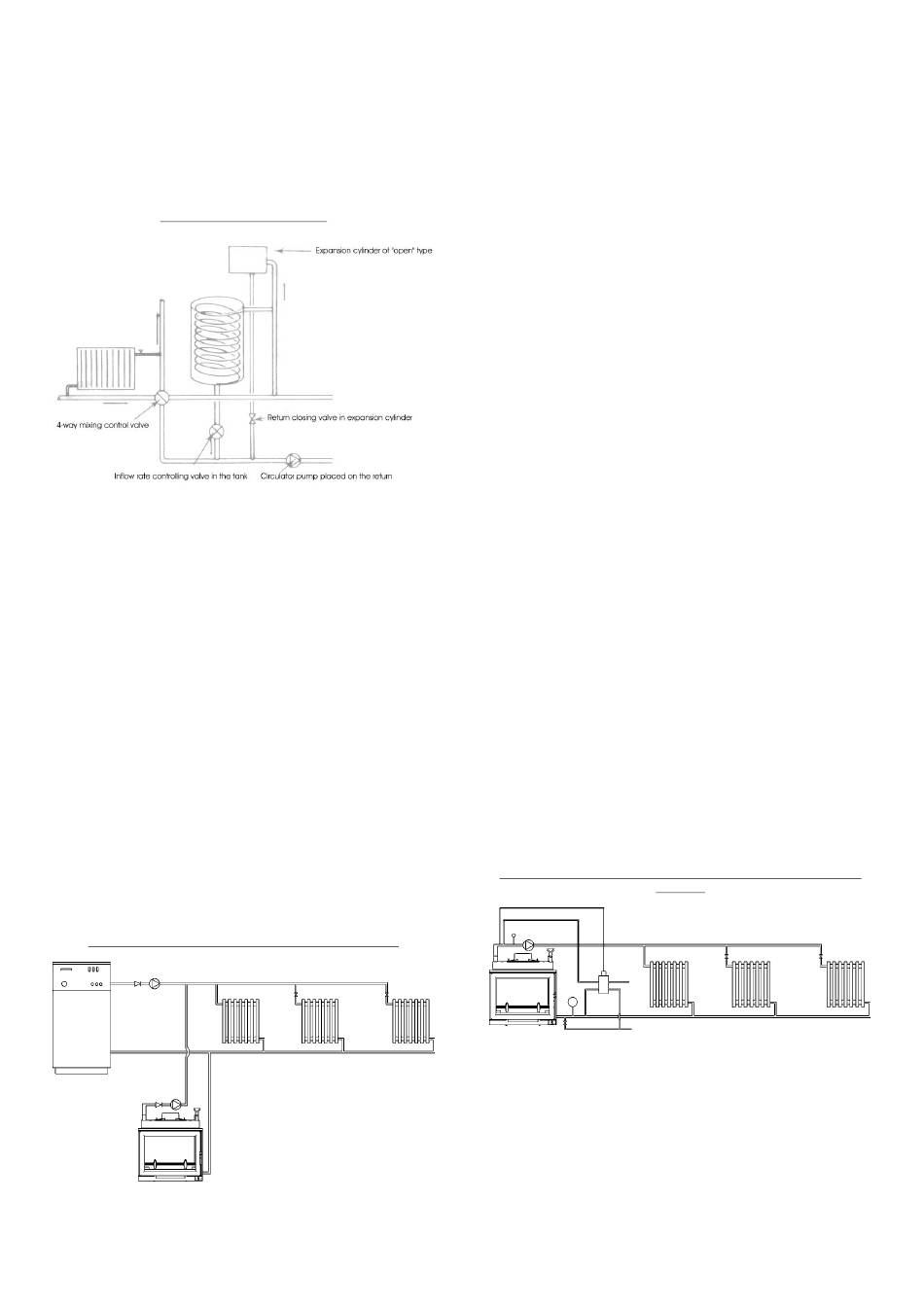

Exemple de principe de couplage sur une installation existante
Présence de 2 circulateurs et 2 clapets anti-retour.
Elle permet de maintenir l'eau dans le
bouilleur à une température voisine de
50°C et de limiter ainsi les risques de
condensation.
www.pieces-de-poele.com
Circulateur
Nous recommandons le montage d'un circulateur (de conception à passage
direct pour installation en thermosiphon accéléré). Branché sur le départ, il
délivrera un débit minimum de 800 l/heure.
Radiateurs
Les tuyauteries de départ ne comporteront aucun appareil susceptible de
bloquer ou de limiter le débit (vanne, limiteur de débit, etc.).
Pour éviter tout problème de surchauffe de la « chaudière », laisser libre au
minimum 30% de la puissance installée en radiateur (pas de robinet, pas de
vanne thermostatique).
La puissance totale installée en radiateur doit dépasser la puissance de la
« chaudière » (en cas d'un couplage uniquement).
Soupape de sécurité
E,n plus de la soupape de sécurité montée d'usine, une soupape de sûreté
tarée à 3 bars, de qualité NF, munie d'un manomètre doit obligatoirement
être placée directement à la partie supérieure de la « chaudière », sans qu'il
existe entre ces eux éléments d'organe d'obturation totale ou partielle.
Son diamètre sera de ¾' (20.27), équipé d'un entonnoir et d'une évacuation
de même diamètre.
Toujours prévoir un accès à ces deux soupapes.
Canalisations
Installées dans les règles de l'art, leurs sections seront calculées pour obtenir
le moins de perte de charge possible et pour ne pas déséquilibrer
l'installation.
En règle générale, nous conseillons de ne pas réduire les sections de départ
et retour de la « chaudière » en dessous de 1' (26.34).
Soupape thermique
C'est une sécurité supplémentaire dont le rôle est de contrôler les élévations
de température intempestives dans les générateurs.
La soupape thermique résout le problème de surchauffe dans les bouilleurs :
il s'agit d'un appareil qui combine la soupape de décharge thermique et un
dispositif d'alimentation qui fonctionnent simultanément, commandés par
une sonde thermique.
Quand la température limite est atteinte, la soupape crée une circulation
d'eau froide dans le générateur jusqu'à ce que la température redescende au
dessous de la valeur de tarage du bulbe de la soupape.
Toujours placer la sonde sur le départ, le plus près possible de la
« chaudière ».
Exemple d'installation d'une soupape thermique - ici sur une installation
autonome
PARTIE RÉSERVÉE À L'UTILISATEUR
4.
U T I L I S A T I O N
Avant l'emploi de votre appareil :
Il y a lieu de respecter un temps de séchage de 4 semaines, afin que
l'humidité, emmagasinée dans certaines parties de la mise en œuvre
s'évapore (raccordement, conduit de cheminée, assemblage pierres, hottes,
etc.).
