Notice réf : 4358 – 09
Indice : C
Date : 11/09/2012

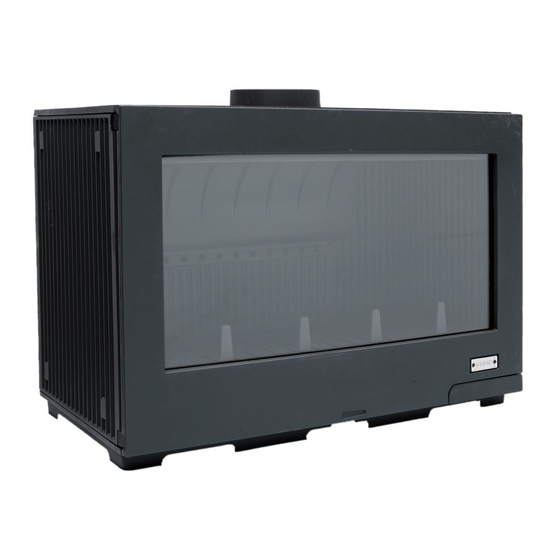

INSERT BOIS
RÉF. 660125
Attention, pour éviter tout risque d'incendie, tout appareil doit être installé dans les règles de l'art (DTU 24.2 de Décembre 2006)
et conformément aux règles techniques rappelées dans la notice obligatoirement jointe à tout appareil. L'installation doit être
effectuée par un professionnel ou une personne qualifiée.
« Toutes les réglementations locales et nationales, ainsi que les normes européennes en vigueur, doivent être respectées lors de
l'installation de l'appareil ».
Documentation à l'adresse de
l'usager et de l'installateur
www.pieces-de-poele.com
Publicité
Manuels Connexes pour Godin 660125
Sommaire des Matières pour Godin 660125
- Page 1 Date : 11/09/2012 INSERT BOIS RÉF. 660125 Attention, pour éviter tout risque d’incendie, tout appareil doit être installé dans les règles de l’art (DTU 24.2 de Décembre 2006) et conformément aux règles techniques rappelées dans la notice obligatoirement jointe à tout appareil. L’installation doit être effectuée par un professionnel ou une personne qualifiée.
- Page 2 1. AVANT PROPOS ET D É F I N I T I O N Vous venez d’acquérir un Insert 660125 et nous vous remercions de ce choix, témoignant ainsi de votre confiance. Cet insert, a été étudié, conçu et réalisé en France, avec soin pour vous donner entière satisfaction.
- Page 3 La température superficielle de ces parois ne devra pas excéder 50°C, en parties accessibles. Vérifier si le sol ou le plancher peuvent admettre les charges de l’édifice. (Prévoir une plaque de répartition des charges le cas échéant). 660125 INSERT Page 3 www.pieces-de-poele.com...
- Page 4 En cas de montage de corbeaux en console avec scellement dans la paroi de soutien, celle-ci doit présenter des caractéristiques mécaniques suffisantes (pas de scellement dans les cloisons légères ou béton cellulaire, dans ce cas, il y aura lieu d’utiliser des plaques de répartition). 2.3.3 Soubassement de cheminée 660125 INSERT Page 4 www.pieces-de-poele.com...
- Page 5 à bois (respecter un passage d’air lors de la mise en place des bûches). Soit par des grilles, situées dans les piliers, le coffrage ou le soubassement. Dans certains cas, en supplément, les joues latérales en métal perforé disposées de chaque côté de l’insert contribuent à cette convection. 660125 INSERT Page 5 www.pieces-de-poele.com...
- Page 6 Il doit être de type G (résistant aux feux de cheminées) conforme au DTU 24.1.P1 (NFP 51-201-1). Les conduits de raccordement desservant des inserts doivent être métalliques. Ils ne doivent pas comporter plus de deux dévoiements, l’angle de ces dévoiements ne devant pas excéder 45° avec la verticale. 2.5.1 Autres raccordements 660125 INSERT Page 6 www.pieces-de-poele.com...
- Page 7 à s’emboîter dans la nervure prévue à cette effet. Tirer vers soit le bas du déflecteur afin d’assurer le calage. Vérifier la bonne tenue du déflecteur. Nota : Pour le démontage du déflecteur (dans le cas du ramonage par exemple), procéder de manière inverse. 660125 INSERT Page 7 www.pieces-de-poele.com...
- Page 8 La puissance calorifique dégagée de l’insert est tributaire principalement du chargement en bois. Suivant l’essence et l’humidité du bois, une bûche de 50 cm de long, de diamètre 6 cm pèse environ 1 kg, de diamètre 10 cm pèse environ 3 kg, de diamètre 15 cm pèse environ 7 kg. 660125 INSERT Page 8 www.pieces-de-poele.com...
- Page 9 Deux ramonages mécaniques à effectuer par an (ramonages par un professionnel), dont un pendant la saison de chauffe lors desquels sera contrôler le raccordement et le conduit de cheminée pour vous assurer du bon état de l’ensemble. Un 660125 INSERT Page 9...
- Page 10 Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S.A. Ne jamais apporter de modifications à l’appareil sans autorisation.
- Page 11 É C L A T É N° Nbre Désignation Codification N° Nbre Désignation Codification Porte foyer 1 2861 660125 053 Raccord conduit d’air 2 0314 660125 053 Tresse Ø7 lg 3400mm 00001304690 Vis TF M6x25 00001305967 Tresse Ø6 lg 1450mm 00001304689 Rondelle 14x6.3x1.2 00001301784 Poignée...
- Page 12 à la S.A. GODIN. En conséquence, la S.A. GODIN ne peut tenu être responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu’aux non respect des recommandations de la notice de l’appareil (par exemple, absence de raccordement à...
