INSTRUCTIONS D'INSTALLATION
INSTALLATION DU THERMOSTAT
14. Insérez deux piles AAA dans le logement des piles.
Veillez à orienter les piles d'après l'illustration dans le
logement.
15. Replacez le couvercle sur le thermostat en l'enclenchant
en place.
16. Branchez l'appareil ou mettez le système sous tension au
panneau de service principal.
17. Effectuez un essai du thermostat comme décrit au
chapitre « Essai du thermostat ».
SCHÉMAS DE CÂBLAGE

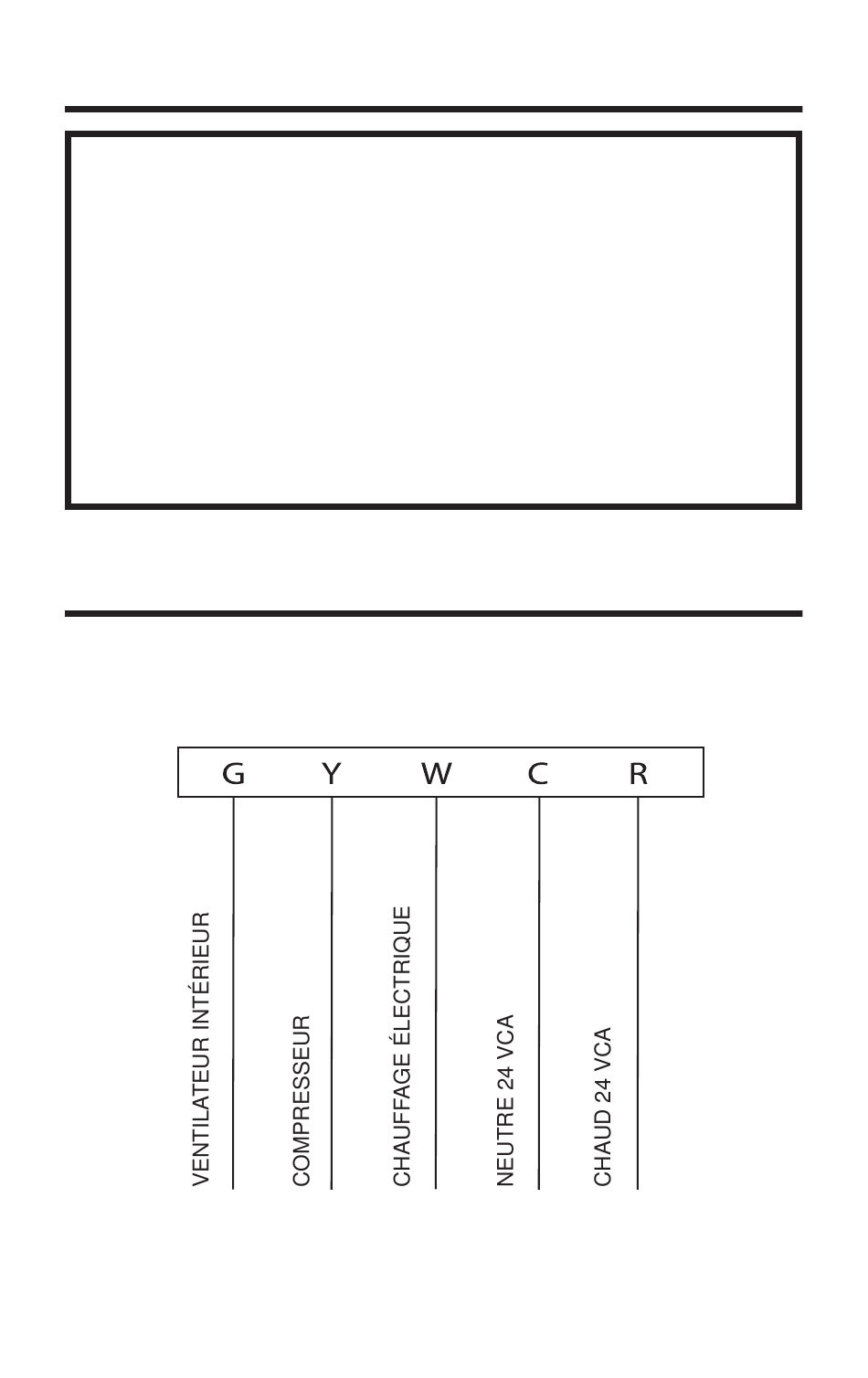

Tableau 1 : Bornes pour 5 fils - Système de
chauffage à 1 étape/refroidissement à 1 étape
Remarque : Connectez la borne G du thermostat sur la borne GL
du Zoneline pour la vitesse de ventilateur basse, ou sur la borne
GH pour la vitesse haute. Une seule borne peut être choisie.
6
(cont.)
