Sommaire des Matières pour Ecom CL2

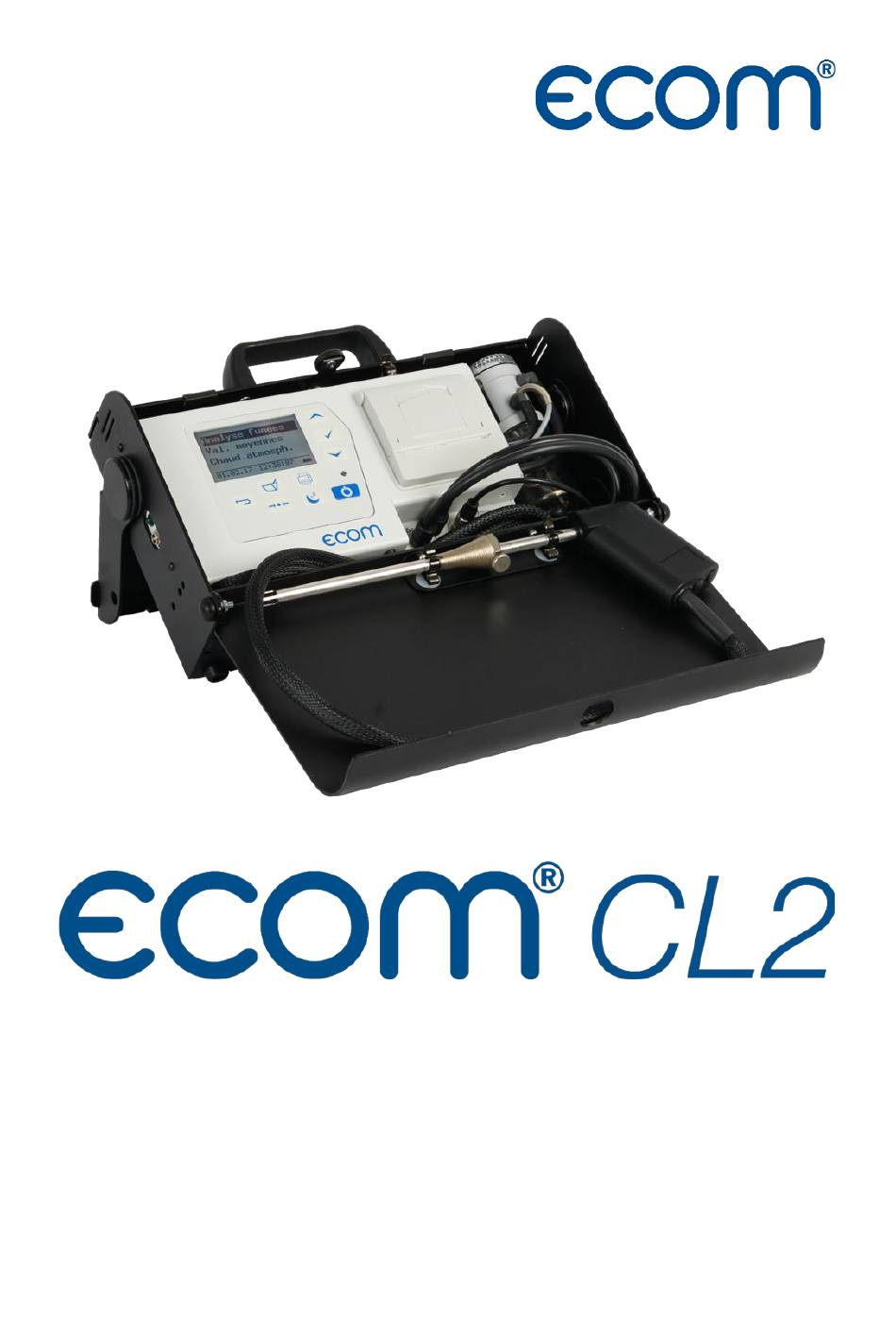

- Page 1 NOTICE D'UTILISATION Mai.2022...
-
Page 2: Table Des Matières
ABLE DES MATIERES Description ............................5 Comment utiliser mon ECOM CL2 ....................7 Première utilisation ......................... 7 2.1.1 Mise en route de l’analyseur ................... 7 2.1.2 Points de contrôle avant chaque utilisation de l’analyseur ..........7 2.1.2.1 La pompe d'aspiration ....................7 2.1.2.2... - Page 3 3.3.5 Combustible ........................19 3.3.6 Unité ..........................19 3.3.7 Réf-O2 ..........................19 3.3.8 Pression atmos......................19 3.3.9 Beep touches ......................... 19 3.3.10 AUX (COM)........................19 3.3.11 Bluetooth (BTLE) ......................19 3.3.11.1 Rend (C) ......................... 19 3.3.12 En veille ! ........................19 3.3.13 Impression ........................
- Page 4 FAQ ............................25 5.6.1 Messages d’erreurs ....................... 25 5.6.1.1 Cellules ........................25 5.6.1.2 Température fumées / température air ..............25 5.6.2 Décalage des résultats de mesure ................. 26 Révision / Métrologie ......................26 Page 4...
-
Page 5: Description
ESCRIPTION Filtre à suie Touches directionnelles Touche OK Haut et Bas Connectique AUX Pot de condensation Imprimante thermique Connectique température Connectique Gaz Connectique température Connectique Tirage Led Infrarouge Bouton ON/OFF Touche Mise en veille Touche CAL 15 Touche ESC (retour) Touche Enregistrement Touche Impression Page 5... - Page 6 Support de la sonde de Connectique charge Bi-pied prélèvement Face avant de la mallette Sonde de prélèvement Fermeture de la mallette Page 6...
-
Page 7: Première Utilisation
Il vous faut vérifier leur état : Blanc Gris Humide Humide Pas de remplacement Remplacer immédiatement le filtre Le CL2 est muni de trois aimants sur sa face arrière, vous permettant de la fixer sur les surfaces métalliques. Page 7... -
Page 8: Le Pot De Condensation À Détection De Niveau Des Condensats
2.1.2.5 Imprimante Le CL2 intègre une imprimante thermique vous permettant d'imprimer vos résultats de combustion. Dans le cas où une bande rouge apparaît sur le ticket, il reste environ 1 mètre de papier disponible pour les impressions, pensez à changer le rouleau de papier (voir Imprimantes). -
Page 9: Mesurer La Combustion
2.2.3 Mesurer la combustion Une fois le calibrage terminé, le choix du combustibles effectué, votre analyseur est prêt à faire une mesure de combustion. Votre analyseur indique les données suivantes 21.00 % Doit être supérieur à 20.6 % - - - % Pas de valeurs tant que O2 >... -
Page 10: Mise En Place De La Sonde Dans Le Conduit D'évacuation Des Fumées
Le bout de la sonde doit être au centre du conduit • Fixer la sonde avec le cône de fixation pour garantir l’étanchéité (évite aussi d’abîmer le tube externe de la sonde). Le CL2 aspire les fumées et donne immédiatement les premières valeurs. 2.2.3.2 Effectuer le réglage du brûleur •... -
Page 11: Effectuer Une Mesure De Tirage
FFECTUER UNE ATTESTATION D ENTRETIEN Le CL2 vous permet d'imprimer, sur le ticket de combustion, l'ensemble des informations permettant de remplir l'attestation d'entretien qui sera livrée au client. NB : Il vous faut avoir préalablement effectué et enregistré les mesures de combustions, CO ambiant et tirage dans la mémoire tampon de l'analyseur. -
Page 12: Effectuer Une Mesure Complémentaire
2.5 E FFECTUER UNE MESURE COMPLEMENTAIRE Le CL2 dispose d'un menu vous permettant de réaliser des mesures complémentaires sur les chaudières atmosphériques, à condensation ou réaliser des diagnostics gaz. Sélectionnez la procédure souhaitée en utilisant les touches directionnelles <HAUT> et <BAS>, validez la sélection avec la touche <OK>. - Page 13 Appuyer sur la touche <ENREGISTREMENT> pour effacer la valeur enregistrée précédemment • Effectuer la mesure • Appuyer sur la touche <ENREGISTREMENT> pour la sauvegarder Le CL2 mémorise la valeur de CO max mesurée. Signe négatif=dépression / Signe positif=Pression (refoulement) L'CL2 mémorise la valeur de CO max mesurée. Page 13...
-
Page 14: Mesures Complémentaires Sur Chaudières À Condensation
2.5.2 Mesures complémentaires sur chaudières à condensation Mesure à effectuer Commentaire(s) Sélectionner le combustible Procéder comme indiqué dans le paragraphe Choix du combustible • Pression statique Connecter le tuyau pression sur la nourrice gaz ou au robinet d'arrivée gaz de la chaudière •... -
Page 15: Diagnostic Gaz
A l'aide des touches <HAUT> et <BAS>, indiquer le débit mesuré sur le compteur gaz • Appuyer sur la touche <OK> pour mémoriser Le CL2 mémorise la valeur de CO max mesurée. Signe négatif=dépression / Signe positif=Pression (refoulement) Page 15... - Page 16 Signe négatif=dépression / Signe positif=Pression (refoulement) Effectuer le calibrage à l'extérieur afin de limiter les erreurs de mesures de CO ambiant Le CL2 mémorise la valeur de CO max mesurée. Le CL2 mémorise la valeur de CO max mesurée. Page 16...
-
Page 17: Paramétrages
ARAMETRAGES Le CL2 est géré par un menu structuré impliquant plusieurs menus. Vous trouverez ci-dessous la liste des menus disponibles : 3.1 M RINCIPAL Analyse fumées Pour naviguer dans les différents menus aidez-vous Attestation ent. des touches directionnelles <HAUT> et <BAS> et valider avec la touche <OK>... -
Page 18: Modifier Des Valeurs Sur Les Écrans
Analyse de combustion Suie. . Imbrûlés CO ambiant T. Chaud. - - - °C 1. Mesure suie - - - 2. Mesure suie - - - Mém : 3. Mesure suie - - - - - - ppm Imbrûlés - - - CO max : 0 ppm Valeur : ... -
Page 19: Combustible
Permet d’activer ou désactiver la tonalité lorsque vous appuyez sur les touches. 3.3.10 AUX (COM) L’ECOM CL2 donne la possibilité de transférer les données affichées à l’écran sur un PC via un câble RS232 (réglage de la fréquence d’envoi de 1200 à 112500 Bauds à l’aide la touche →●← <CAL>). -
Page 20: Impression
3.3.13 Impression Permet de modifier les indications qui apparaissent en bas du ticket d'impression. • Touche <F1> : Valide le texte (désactive le clavier) • Touche <F2> : Efface le caractère précédent • Touche <F3> : Permet de changer de clavier (Majuscules, minuscules, chiffres, caractères spéciaux, …) •... -
Page 21: Données Techniques
être saisi de façon quantitative. Pour chaque composante mesurable du gaz, le CL2 est muni d’un capteur qui réagit de façon sélective à cette composante par une réaction chimique. -
Page 22: Capteur Pression
4.1.3 Capteur pression Le capteur pression est un pont DMS. Ce type de capteur est très fragile et peut être détruit par une trop forte pression ou dépression. Attention : Veillez à ne jamais souffler dans les connectiques tirage ou pression. 4.1.4 Caractéristiques Type de cellule Plage de mesure... -
Page 23: Excès D'air (Lambda)
4.2.4 Excès d’air (Lambda) ����2 ������ ′ ������è�� �� ������ ( ������������ ) = ����2 ����������é 4.2.5 Conversions des valeurs mesurées par rapport à une O2 de référence 21 − ��2������ ������������ ������ �������������� à ������ ��2������. = ������������ ����������é�� × ( 21 −... -
Page 24: Maintenance
AINTENANCE 5.1 I MPRIMANTES REMPLACEMENT DU ROULEAU • Ouvrir le couvercle de l’imprimante • Retirer le rouleau de papier • Positionner le rouleau de papier • Refermer le couvercle de l’imprimante 5.2 C HANGEMENT DES FILTRES 5.2.1 PVC Le filtre est à remplacer lorsqu’il est gris ou gorgé d’eau. Il suffit de retirer le filtre usagé... -
Page 25: Système Bouché/Non Étanche
5.5 S YSTEME BOUCHE ON ETANCHE 5.6 FAQ Si votre cas de figure n’apparaît pas, que vous avez un doute, besoin de renseignements ou que le problème persiste, n’hésitez pas à appeler notre Service Clients au 03 88 184 788) 5.6.1 Messages d’erreurs 5.6.1.1 Cellules... -
Page 26: Décalage Des Résultats De Mesure
5.7 R EVISION ETROLOGIE ECOM vous recommande d’effectuer un Entretien/Etalonnage tous les 12 mois afin de vous garantir des résultats de mesures fiables. Pour cela, n’hésitez pas à nous appeler pour programmer un enlèvement de votre analyseur ou rendez- vous sur notre site rubrique « Renvoyer mon analyseur ». - Page 27 ECOM 5 RUE DE LISBONNE F-67300 SCHILTIGHEIM TEL. +33 (0) 88 18 47 70 info@ecom.fr www.ecom.fr Page 27...
