Guide de prise en main Enregistreurs numé riques DS-9100/9000HFI-ST/RT/XT et8100/8000HFI-ST
Branchement de pé riphé riques d'alarme
Pour brancher des pé riphé riques d'alarme au DVR :
1. Dé branchez le bloc enfichable de la borne ALARM IN/ALARM OUT.
2. Appuyez sur la partie orange du bloc enfichable et maintenez-la enfoncé e ; insé rez les câbles d'interface dans
les bornes correspondantes et relâ chez la partie orange. Assurez-vous que les câbles d'interface sont bien fixés.
3. Rebranchez le bloc enfichable sur la borne.

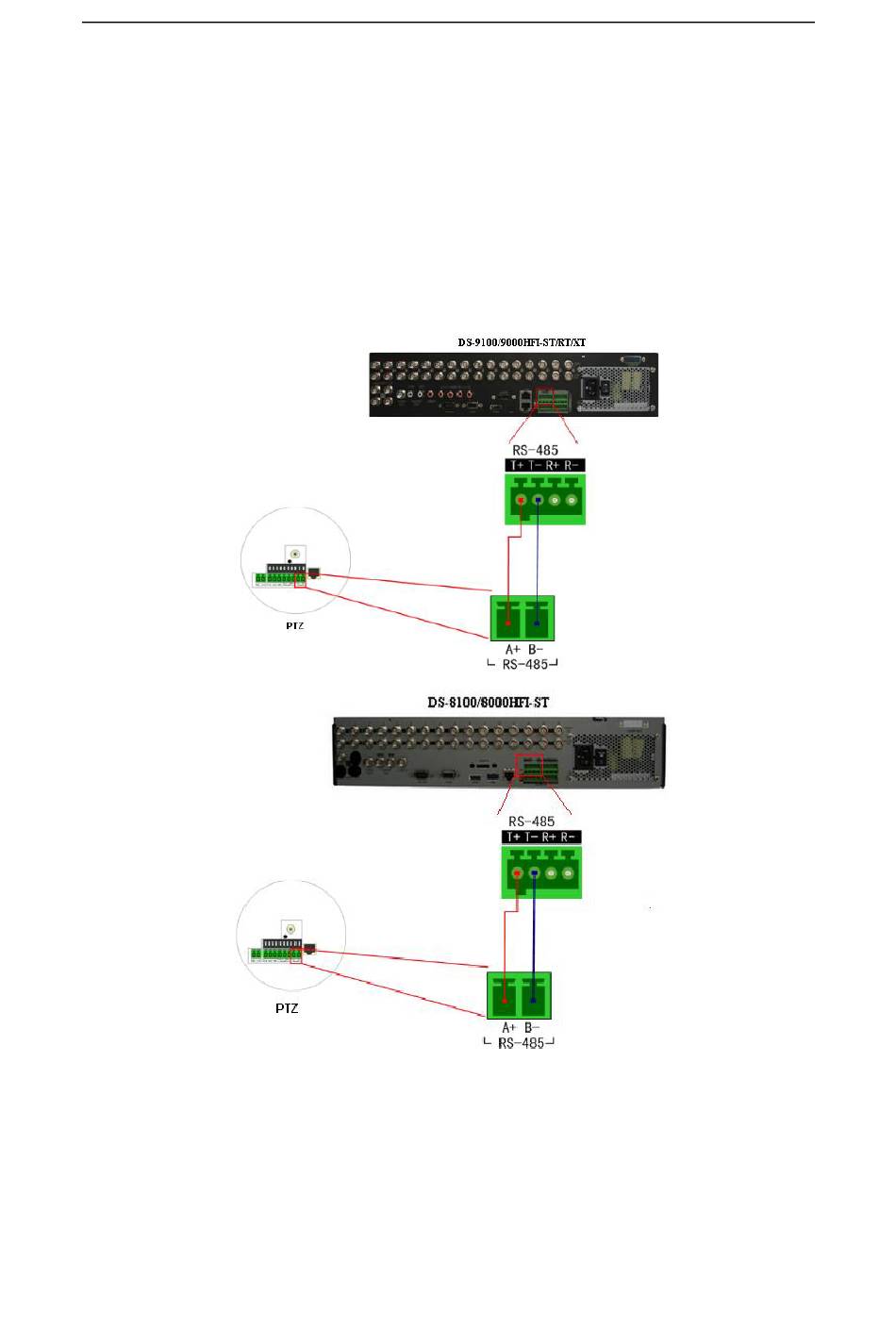

Branchement de pé riphé riques RS-485
Pour brancher des pé riphé riques RS-485 au DVR :
1.
Dé branchez le bloc enfichable de la borne RS-485.
Appuyez sur la partie orange du bloc enfichable et maintenez-la enfoncé e ; insérez les câbles d'interface dans
2.
les bornes correspondantes et relâ chez la partie orange. Assurez-vous que les câbles d'interface sont bien
fixé s.
3.
Rebranchez le bloc enfichable sur la borne.
Remarque :
Vé rifiez que le ré cepteur du module de balayage panoramique/vertical est connecté aux ports T+ et
