- Page 1 MANUEL D’UTILISATION FRANÇAIS Phantom 3R Beam Code de produit : 40079 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Phantom 3R Beam Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Caractéristiques ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Phantom 3R Beam de Showtec ● Câble Power Pro (1,5 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Phantom 3R Beam ● Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié. ● GARANTIE : d’un (1) an à compter de la date d’achat. Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. -
Page 6: Branchement À La Prise Secteur
Phantom 3R Beam La Phantom peut être placée sur une surface au sol dégagée, ou installée sur n’importe quelle structure à l’aide des supports rapides et d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à... -
Page 7: Instructions De Renvoi
Phantom 3R Beam Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

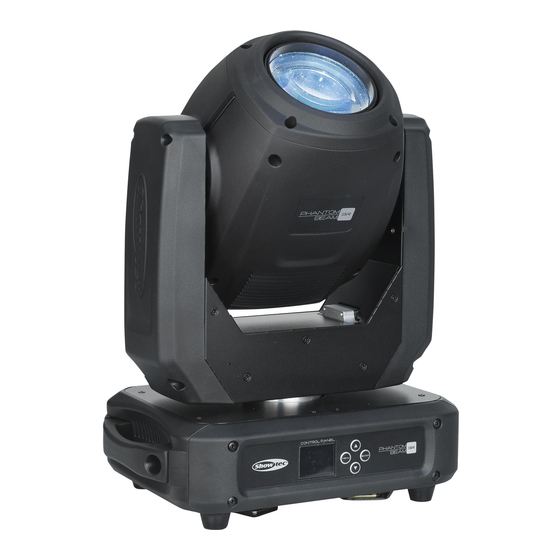

Phantom 3R Beam Description de l’appareil Caractéristiques Le Phantom 3R Beam est une lyre de grande puissance et dotée d'excellents effets. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ● Consommation : 255 W ●... -
Page 9: Panneau Arrière
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Installation de la lampe La Phantom 3R Beam de Showtec utilise la lampe Osram Sirius HRI de 140 W (code de produit 81011). Il est recommandé d’utiliser la lampe correspondant à votre appareil. Notez que des versions utilisant d’autres types de lampes pourront être proposées dans l’avenir. -
Page 10: Réglage Et Utilisation
Phantom 3R Beam Schéma 03 Schéma 04 Schéma 05 Schéma 06 Schéma 07 Réglage et utilisation Suivez les indications ci-dessous, en fonction du mode d’utilisation choisi. Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. -
Page 11: Modes De Contrôle
Phantom 3R Beam Modes de contrôle 5 modes sont proposés : ● Autonome (Auto) ● Manuel ● Contrôle sonore ● Maître / esclave ● DMX-512 (10 canaux, 14 canaux) Une Phantom (automatique, manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Phantom (Contrôle Dmx)
Phantom 3R Beam Plusieurs Phantom (contrôle maître/esclave) Schéma 08 Plusieurs Phantom (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). - Page 13 Phantom 3R Beam Configuration DMX de plusieurs Phantom Schéma 09 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code de produit : 40079...
-
Page 14: Connexion De L'appareil
Phantom 3R Beam Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 15: Panneau De Commande
Phantom 3R Beam Le projecteur Phantom 3R peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de commande A) Écran LCD B) Bouton UP (défilement vers le haut) C) Bouton ENTER D) Bouton DOWN (défilement vers... -
Page 16: Vue D'ensemble
Phantom 3R Beam Vue d’ensemble Code de produit : 40079... -
Page 17: Options Du Menu Principal
Phantom 3R Beam Options du menu principal Adressage DMX Mode DMX / maître - esclave / automatique / contrôle sonore / manuel Orientation et inclinaison inversées / écran inversé / angle d'orientation et d'inclinaison / sensibilité sonore / Sans fil / Suppression de liaison sans fil / Réglages de la lampe / Maintenance / Réinitialisation /... -
Page 18: Mode Des Programmes Intégrés
Phantom 3R Beam Mode des programmes intégrés Vous pouvez choisir les programmes automatiques lorsque vous utilisez la Phantom. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 19: Mode Manuel
Phantom 3R Beam 5. Mode manuel 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche « MANUAL ». 02) Appuyez sur le bouton ENTER pour passer en mode Manuel. 03) L’écran affiche : 04) Appuyez sur les boutons UP / DOWN pour choisir l’une des options suivantes : ... -
Page 20: Paramètres Avancés
Phantom 3R Beam Paramètres avancés 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) L’écran affiche : 04) Appuyez sur les boutons UP / DOWN pour basculer entre les options suivantes : ... -
Page 21: Réglages De La Lampe
Phantom 3R Beam 1. Réglages de la lampe 01) Si vous avez choisi LAMP SETTINGS (réglages de la lampe, à l'étape 4, page 20), l'écran affichera : 02) Appuyez sur les boutons UP / DOWN pour basculer entre les options suivantes : ... -
Page 22: Informations Concernant Le Système
Phantom 3R Beam Informations concernant le système Sur ce menu, vous pouvez voir le mode en cours, l'adresse DMX de départ, la version actuelle du logiciel, les heures de fonctionnement de la lampe et le temps restant (temps qui doit s'écouler avant un contrôle de sécurité). - Page 23 Phantom 3R Beam Canal 5 – Roue de couleurs Changement linéaire de couleur suivant le mouvement du curseur. Entre 128 - 191 et 192 - 255, la roue colorée tourne de manière continue, créant un effet de type « arc-en-ciel ».
- Page 24 Phantom 3R Beam 72 - 75 Gobo Shake 17 de lent à rapide 76 - 79 Gobo Shake 16 de lent à rapide 80 - 83 Gobo Shake 15 de lent à rapide 84 - 87 Gobo Shake 14 de lent à rapide 88 - 91 Gobo Shake 13 de lent à...
-
Page 25: Canaux
Phantom 3R Beam 14 canaux Canal 1 – Mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 26 Phantom 3R Beam 88 - 91 Demi-couleur Citron vert + Bleu 92 - 95 Demi-couleur Bleu + Violet 96 - 99 Demi-couleur Violet + Vert clair 100 - 103 Demi-couleur Vert clair + CTO 104 - 107 Demi-couleur CTO + ½ CTO...
- Page 27 Phantom 3R Beam Canal 10 – Prisme 0 - 7 Pas de fonction 8 - 12 Prisme 13 - 130 Rotation dans le sens des aiguilles d’une montre, effet de type prisme, allant de lente à rapide 131 - 247 Rotation dans le sens contraire des aiguilles d’une montre, effet de type prisme, allant de...
-
Page 28: Maintenance
Phantom 3R Beam Maintenance L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert, chaque année, au cours d’un test d’acceptation et une fois par an par une personne qualifiée. Il faut tenir compte des points suivants durant l’inspection : 01) Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci doivent être bien... -
Page 29: Roue De Gobo Statique + Roue Colorée
05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas la Phantom, cela pourrait abîmer le système et annuler la garantie. 06) Rapportez l’appareil à votre revendeur Showtec. Absence de réponse au DMX Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console de contrôle ou de la carte DMX d’effets lumineux. - Page 30 Phantom 3R Beam Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé. Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 31: Spécifications Du Produit
Phantom 3R Beam Spécifications du produit Modèle : Phantom 3R Beam de Showtec Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 255 W (pleine puissance) Raccordement DMX : 30 pcs Fusible : F4AL/250 V... -
Page 32: Dimensions
Phantom 3R Beam Dimensions Code de produit : 40079... - Page 33 Phantom 3R Beam Code de produit : 40079...
