Montage
20
2.

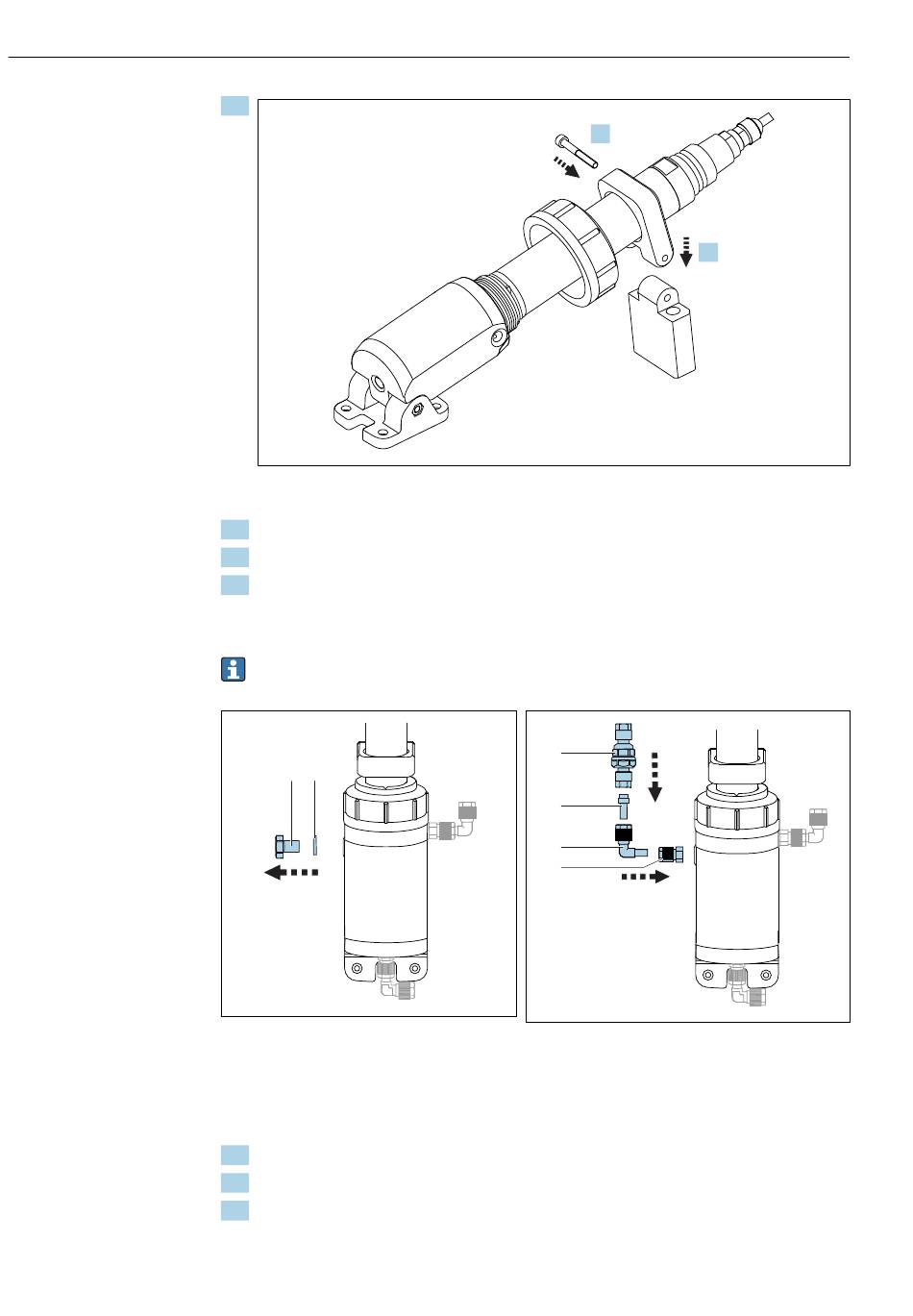

Fixer la pince annulaire à l' e ntretoise montée.
3. Utiliser la vis M5 fournie pour fixer la pince annulaire à l' e ntretoise.
4. Faire glisser la protection d' é crou vers le bas, jusqu' a u bord de la chambre de passage.
5. Serrer la protection d' é crou.
5.2.5
Montage du raccord de nettoyage
L' u tilisation du raccord de nettoyage est optionnelle.
1
2
15
Préparation du raccord de nettoyage
1
Bouchon à vis
2
Joint torique
1. Desserrer la vis de verrouillage.
2. Retirer la vis de verrouillage et le joint torique → 15, 20.
3. Monter le raccord de tuyau sur l' o uverture du raccord de nettoyage et le fixer
→ 16, 20.
2
1
2
3
4
A0048290
16
Montage du raccord de nettoyage
1
Clapet anti-retour
2
Raccord fileté
3
Raccord coudé
4
Raccord de tuyau
Memosens CFS51
1
A0048149
A0048291
