TI01630C/14/FR/02.22-00
71575010
2022-05-18
Domaine d'application
Le capteur est utilisé pour mesurer les hydrocarbures
aromatiques polycycliques (PAH) (PAH) au moyen d' u ne
mesure de fluorescence.
L' a ppareil est approprié pour le domaine d' a pplication suivant :
Surveillance des eaux de lavage des navires
Principaux avantages
• Mesure de PAH selon MEPC.259(68) et MEPC.340(77) avec
une gamme de mesure couvrant toutes les tailles de laveurs
• Très grande précision
• Fabriqué à partir de matériaux résistant à l' e au de mer, en
grande partie difficilement inflammables selon IACS E10
• Longs intervalles de service grâce à un concept d' é talonnage
et d' a justage agréé
Products
Information technique

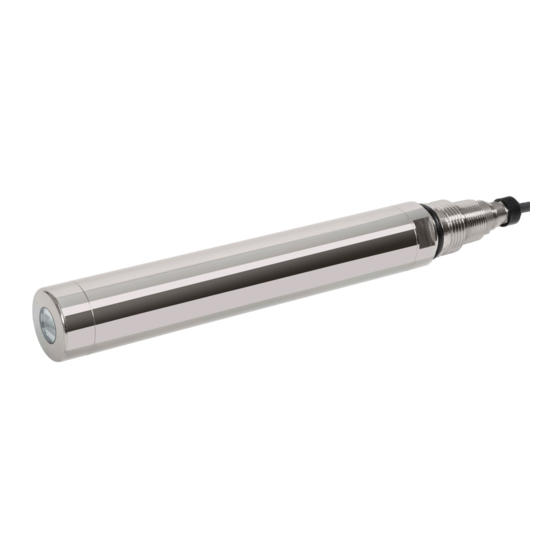

Memosens CFS51
Capteur de mesure de fluorescence
Solutions
• Prêt à l' e mploi dès le déballage : la communication
standardisée (technologie Memosens) convient au "plug and
play"
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Memosens CFS51

Sommaire des Matières pour Endress+Hauser Memosens CFS51

  • Page 1 Services TI01630C/14/FR/02.22-00 71575010 2022-05-18 Information technique Memosens CFS51 Capteur de mesure de fluorescence Domaine d'application • Prêt à l' e mploi dès le déballage : la communication standardisée (technologie Memosens) convient au "plug and Le capteur est utilisé pour mesurer les hydrocarbures play"...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    Memosens CFS51 Principe de fonctionnement et construction du système Principe de mesure La mesure de la fluorescence est utilisée pour démontrer la présence d' h ydrocarbures aromatiques polycycliques (HAP) (PAH) dans l' e au. L' a ppareil stimule les HAP avec de la lumière UV et détecte le rayonnement fluorescent émis par les HAP en conséquence.
  • Page 3 Memosens CFS51 A0046861  2 Chambre de passage Support de tuyau (protection anti-courbure) Entretoise Pince annulaire Raccord de tuyau, sortie Chambre de passage Raccord de tuyau, entrée Raccord pour nettoyage (en option) Si possible, l' e nsemble de mesure doit être exempt de bulles d' a ir . La chambre de passage offre un piège à...

  • Page 4: Alimentation Électrique

    Memosens CFS51 Communication et Communication avec le transmetteur traitement des données Toujours raccorder les capteurs numériques avec technologie Memosens à un transmetteur avec technologie Memosens. La transmission de données à un transmetteur pour capteurs analogiques n' e st pas possible.
  • Page 5 Memosens CFS51 Sensor 1 Sensor 1 Sensor 2 A0042911  3 Raccordement du spectromètre à l' e ntrée (à gauche) ou via un connecteur M12 (à droite) La longueur maximale de câble est de 100 m (328,1 ft). Raccordement du blindage de câble Le câble de l' a ppareil doivent être blindés.

  • Page 6: Montage

    Memosens CFS51 Spécification de câble L' a ppareil est disponible avec les longueurs de câble surmoulé suivantes : • 3 m (9,84 ft) • 7 m (22,97 ft) • 15 m (49,22 ft) Performances Écart de mesure max. < 5 % de la valeur lue ou 6,7 μg/l, à 20 °C (68 °F) selon DIN EN ISO 15839 et MEPC.259(68) et MEPC.340(77)
  • Page 7 Memosens CFS51 Réglage de l'angle d'inclinaison du capteur En fonction du point de mesure, l' a ngle d' i nclinaison du capteur peut être réglé individuellement. L' a ngle d' i nclinaison est déterminé par l' e mplacement de l' e ntretoise sur le panneau .

  • Page 8: Environnement

    Memosens CFS51 Tenir compte des points suivants lors du montage du capteur sans chambre de passage : • La profondeur d' i mmersion du capteur doit être choisie de manière à ce que la fenêtre optique du capteur soit toujours entièrement immergée dans le produit.

  • Page 9: Construction Mécanique

    Memosens CFS51 Construction mécanique Dimensions NPT 3/4" NPT 3/4" G1" G1" Ø 40 (1.6) Ø 40 (1.6) A0046278 A0048128  8 Dimensions du capteur. Unité de mesure :  9 Dimensions du capteur avec bague de serrage. mm (in) Unité de mesure : mm (in) 56 (2.2)
  • Page 10 Memosens CFS51 A0046892  11 Dimensions du capteur monté avec chambre de passage. Unité de mesure : mm (in) Longueur variable (en fonction du montage) Angle variable (en fonction du montage) 36 (1.4) A0047395  12 Dimensions de la pince annulaire avec l' e ntretoise. Unité de mesure : mm (in)

  • Page 11: Certificats Et Agréments

    Memosens CFS51 Ø55 (2.2) A0046812  13 Dimensions de la référence solide. Unité de mesure : mm (in) Poids Capteur sans bague de serrage : 0,69 kg (1,52 lb) Capteur avec bague de serrage : 0,78 kg (1,72 lb) Matériaux Capteur Boîtier :...

  • Page 12: Accessoires

    Memosens CFS51 Sélectionner Configuration personnalisée.  Le configurateur s' o uvre dans une nouvelle fenêtre. Configurer l' a ppareil selon les besoins individuels en sélectionnant l' o ption souhaitée pour chaque fonction.  On obtient ainsi une référence de commande valide et complète pour l' a ppareil.
