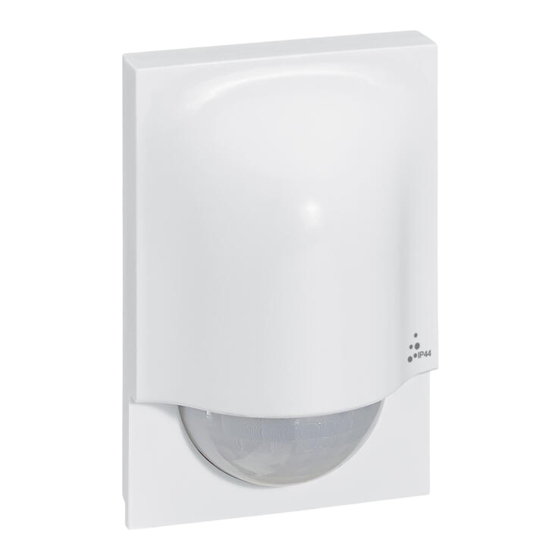

Détecteur de mouvement sans fil
0 648 75
Ce produit est un accessoire connecté qui
l'installation du pack de démarrage connecté "... with Netatmo" et de prises,
d'interrupteurs (avec option variateur) et/ou de micromodules d'éclairage
connectés "... with Netatmo".
Composition du pack :
x1 Détecteur
de mouvement
sans fil
Caractéristiques
Ce produit peut commander jusqu'à 20
interrupteurs (avec option variateur), des
micromodules d'éclairage, des sorties de
câble et des prises connectés "... with
Netatmo".
Bande de fréquences : 2,4 à 2,4835 Ghz
Niveau de puissance : < 10 mW
au préalable l'achat et
nécessite
x2 piles AA
2 x AA - 1,5 V
+ 5° C / + 45° C
2 - 8 m
5 à 1000 LUX
de 15 s à 15 min
IP
44
PIR
Publicité
Table des Matières
Manuels Connexes pour LEGRAND 0 648 75
Sommaire des Matières pour LEGRAND 0 648 75
- Page 1 Détecteur de mouvement sans fil 0 648 75 Ce produit est un accessoire connecté qui au préalable l’achat et nécessite l’installation du pack de démarrage connecté "... with Netatmo" et de prises, d’interrupteurs (avec option variateur) et/ou de micromodules d’éclairage connectés "... with Netatmo". Composition du pack : x1 Détecteur de mouvement...
-
Page 2: Ouvrez Le Capot Principal Du Produit
Ouvrez le capot principal du produit N'insérez pas les piles Ne fixez pas le détecteur au mur, l'installation sera finalisée à l'étape 6. Démarrez la configuration du détecteur de mouvement sans fil Appuyez au centre de la commande générale Départ/Arrivée jusqu'à ce que le voyant de celle-ci s'allume brièvement en vert, puis relâchez l'appui. - Page 3 Insérez les piles dans le détecteur de mouvement sans fil Le détecteur de mouvement clignote en vert puis s'éteint. Le produit est prêt à être configuré. Nota : Si le produit clignote en vert vert rouge, retirez les piles et reprenez l'étape .
-
Page 4: Pour Associer Le Détecteur De Mouvement Sans Fil À Un Interrupteur D'éclairage Connecté
Associez le détecteur de mouvement sans fil à un produit filaire connecté Assurez-vous que les voyants des produits câblés sont toujours vert fixe. Si non, recommencez l'étape 2 puis revenez à l'étape 4. Pour associer un détecteur de mouvement sans fil à un interrupteur d'éclairage connecté, allez à... -
Page 5: Vérifiez Que Le Produit Est Bien Associé
4.1.2 Vérifiez que le produit est bien associé Appuyez sur le bouton ON ou OFF du détecteur de mouvement pour vérifier que votre lumière s'allume ou s'éteigne. Si l'état de la lumière ne change pas, revenez au début de l'étape 4.1.1. 4.2.1 Pour associer le détecteur de mouvement sans fil à... -
Page 6: Pour Associer Le Détecteur De Mouvement Sans Fil À Une Prise Connectée
4.2.2 Vérifiez que le produit est bien associé Appuyez sur le bouton ON ou OFF du détecteur de mouvement pour vérifier que votre lumière s'allume ou s'éteigne. Si l'état de la lumière ne change pas, revenez au début de l'étape 4.1. 4.3.1 Pour associer le détecteur de mouvement sans fil à... -
Page 7: Finalisez La Configuration
Association multiple Vous pouvez commander plusieurs éclairages et appareils avec le même détecteur de mouvement en reprenant l'étape 4 pour chaque produit que vous souhaitez commander. Finalisez la configuration Pour terminer votre installation, appuyez brièvement au centre de la commande générale sans fil. Tous les voyants des produits s'éteignent. - Page 8 Conseils de placement Fixez le détecteur de mouvement à l'endroit souhaité Pour un usage optimal, le détecteur de mouvement doit être placé à une hauteur d'environ 2,50 m du sol. Ø 3,5 mm maxi 60 mm Ø 6,5 mm...
-
Page 9: Réglage De La Temporisation
Aide au réglage du détecteur de mouvement sans fil Par défaut, le détecteur de mouvement est réglé sur une temporisation minimum (15 secondes), une sensibilité lumineuse maximum (1000 lux) et une sensibilité du détec- teur maximum (8 mètres). Si vous souhaitez modifier ces réglages, suivez les étapes qui suivent. -
Page 10: Réglage De La Sensibilité Lumineuse
8.2 Réglage de la sensibilité lumineuse Pour que le détecteur se déclenche uniquement lorsqu'il fait sombre, tournez la vis (potentiomètre) dans le sens inverse des aiguilles d'une montre. 8.3 Réglage de la sensibilité du détecteur de mouvement Pour réduire la sensibilité du détecteur de mouvement, tournez la vis (potentiomètre) dans le sens inverse des aiguilles d'une montre. -
Page 11: Fermez Le Capot Principal Du Produit
Pour ajouter le détecteur de mouvement sans fil à votre installation connectée, il est recommandé de suivre les instructions : - depuis l’application Legrand Home + Control (section Paramètres/Ajout de nouveau produit) - ou consulter les guides et notices d’utilisation sur legrand.fr www.legrand.fr/reference/064875... -
Page 12: Remplacement Des Piles
LED rouge pile faible DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE Le soussigné, Legrand déclare que les équipements radioélectriques cités sur cette notice sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :...
