Montage de l'équipement

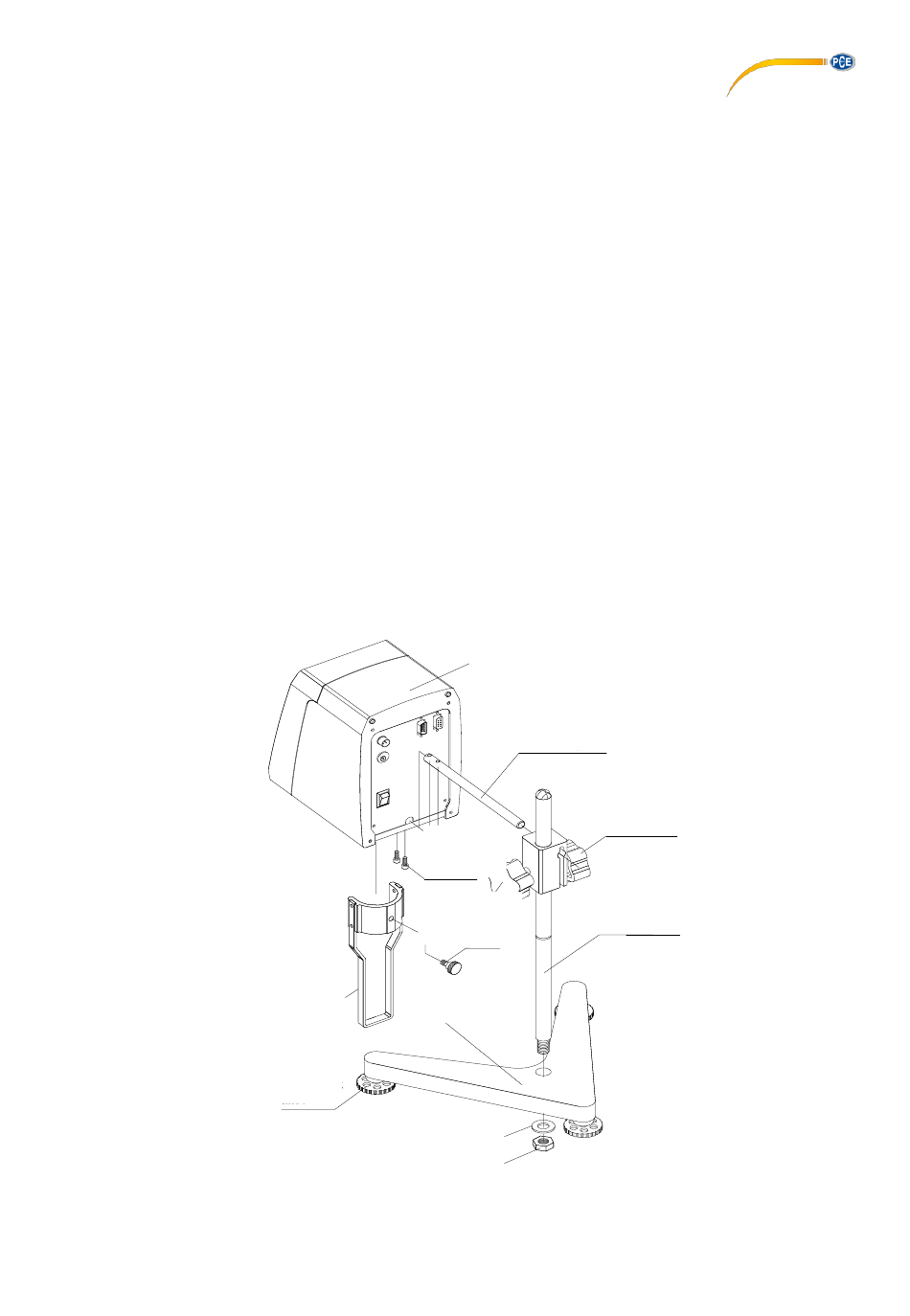

Vous trouverez comme indiqué dans la figure 1 les éléments suivants : la colonne de levage,
l'hôte du viscosimètre, la tige de connexion de l'hôte, l'adaptateur secteur et la base.
Insérez tout d'abord la colonne de levage dans le trou prévu à cet effet dans la base et fixez-la
avec un écrou.
Remarque
Le bouton de levage est placé sur le côté droit.
Maintenez la vis de serrage en vissant simultanément le curseur de levage. Enlevez ensuite les
vis de la tige de connexion de l'hôte puis insérez-le avec les trous vers le bas dans l'orifice de
montage situé en bas de l'hôte. Raccordez la tige de connexion de l'hôte à la plaque de base
de l'hôte à l'aide de la vis hexagonale qui a été enlevé auparavant et serrez-la.
Insérez ensuite l'hôte avec la tige de connexion dans le trou de montage du curseur de levage,
et serrez le bouton fixe après l'avoir redressé. Réglez les trois pieds de niveau sous la base, de
façon à ce que la bulle de niveau sur le devant de l'appareil se trouve au centre du cercle noir.
Ôtez le cache de protection sous le couvercle de l'appareil, branchez l'appareil sur le secteur et
allumez le viscosimètre. Vérifiez que l'assemblage soit correct avec la figure 2.
Les broches L1 ... L4 et le cadre de protection de broche fournis avec la machine sont
présentés sur la figure 3.
Cache de
protection
pour broche
Pied d'ajustement
Hôte du
viscosimètre
Tige de connexion
de l'hôte
Vis
M4 x 2
Curseur
de levage
Base
Rondelle
+ Ecrou
Figure 1
© PCE Instruments
3
Vis de
serrage
Colonne de
levage
