5.2
Broche L0 (optionnel)

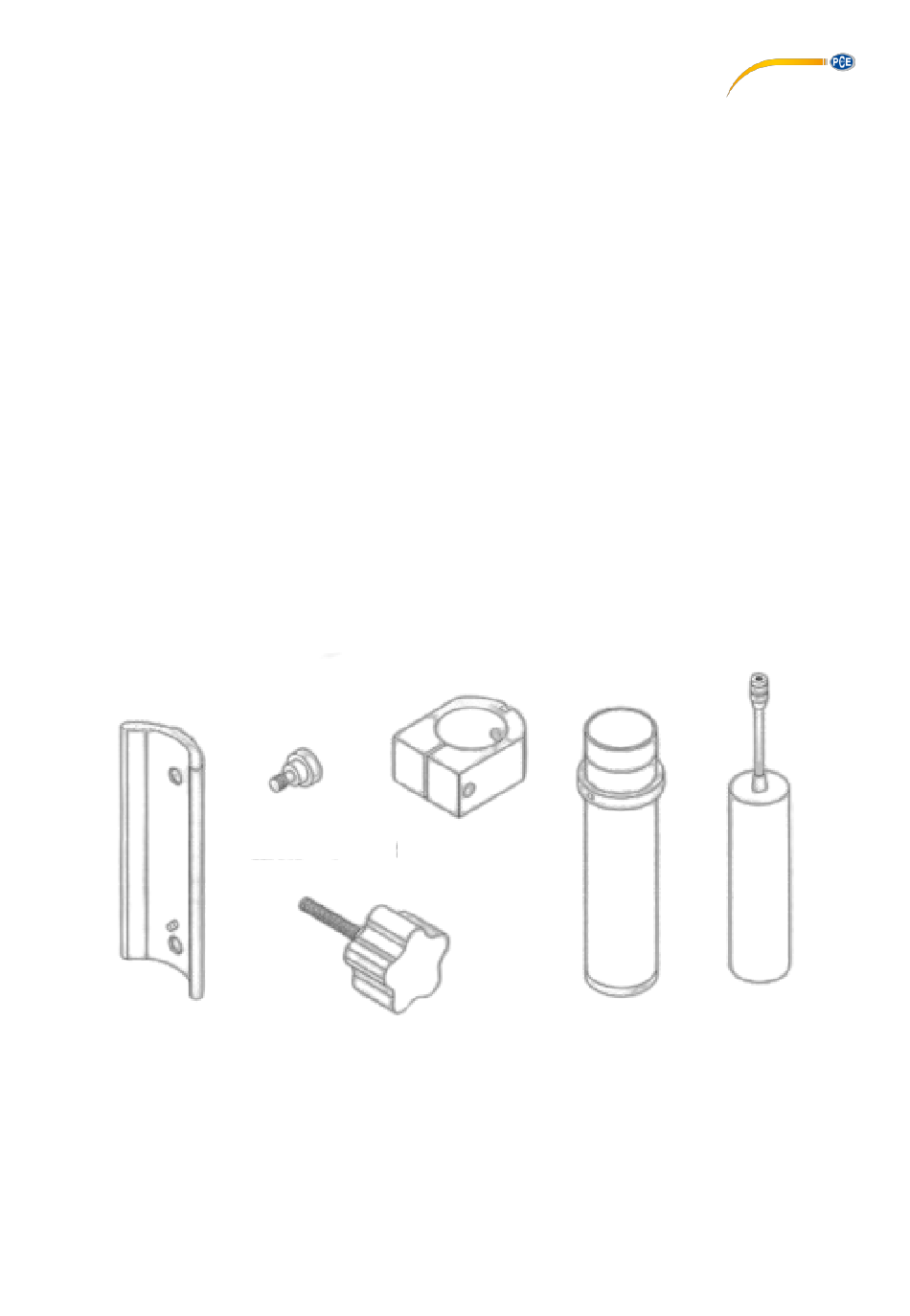

La broche L0 est constitué d'un manchon fixe, la broche même et d'un cylindre d'essai. Sa
structure est présentée à la figure 4. Ce composant ne peut être utilisé que lorsque la broche L0
est mesuré et il ne convient pas aux autres essais de broches.
L'installation de la broche L0 se fait comme indiqué sur la figure 5. Faites d'abord tourner la
broche L0 dans le sens des aiguilles d'une montre, sur la vis de connexion des broches (joint
universel).
Insérez le manchon de fixation par le bas dans le cylindre du couvercle inférieur de l'appareil.
Veillez à ne pas toucher la broche L0, et serrez-le avec la vis de fixation du manchon.
Versez 22 ml d'échantillon dans le récipient d'essai.
Insérez lentement le tube d'échantillonnage contenant l'échantillon dans le manchon de fixation,
du bas vers le haut, et serrez-le avec la vis de fixation du tube à essai. Lors du serrage, veillez à
ce que l'extrémité conique de la vis de fixation du tube à essai tourne dans la rainure triangulaire
située à l'extrémité supérieure de la paroi extérieure du cylindre à essai. Toutes les pièces
installées de la broche L0 sont illustrées à la figure 6. Contrôlez la température du liquide à tester,
et ajustez le niveau de l'instrument à tester.
Notez que lorsque la broche L0 est utilisé, la rotation à vide n'est pas autorisée lorsqu'aucun
fluide n'est rempli. Lorsque la broche L0 est utilisé, il n'est pas nécessaire d'installer un cadre de
protection du rotor.
Support de
montage
Vis
Collier de
maintien
Molette
pour collier
de maintien
Figure 4
© PCE Instruments
Tube
d'échantillonnage
5
Broche L0
