Structure

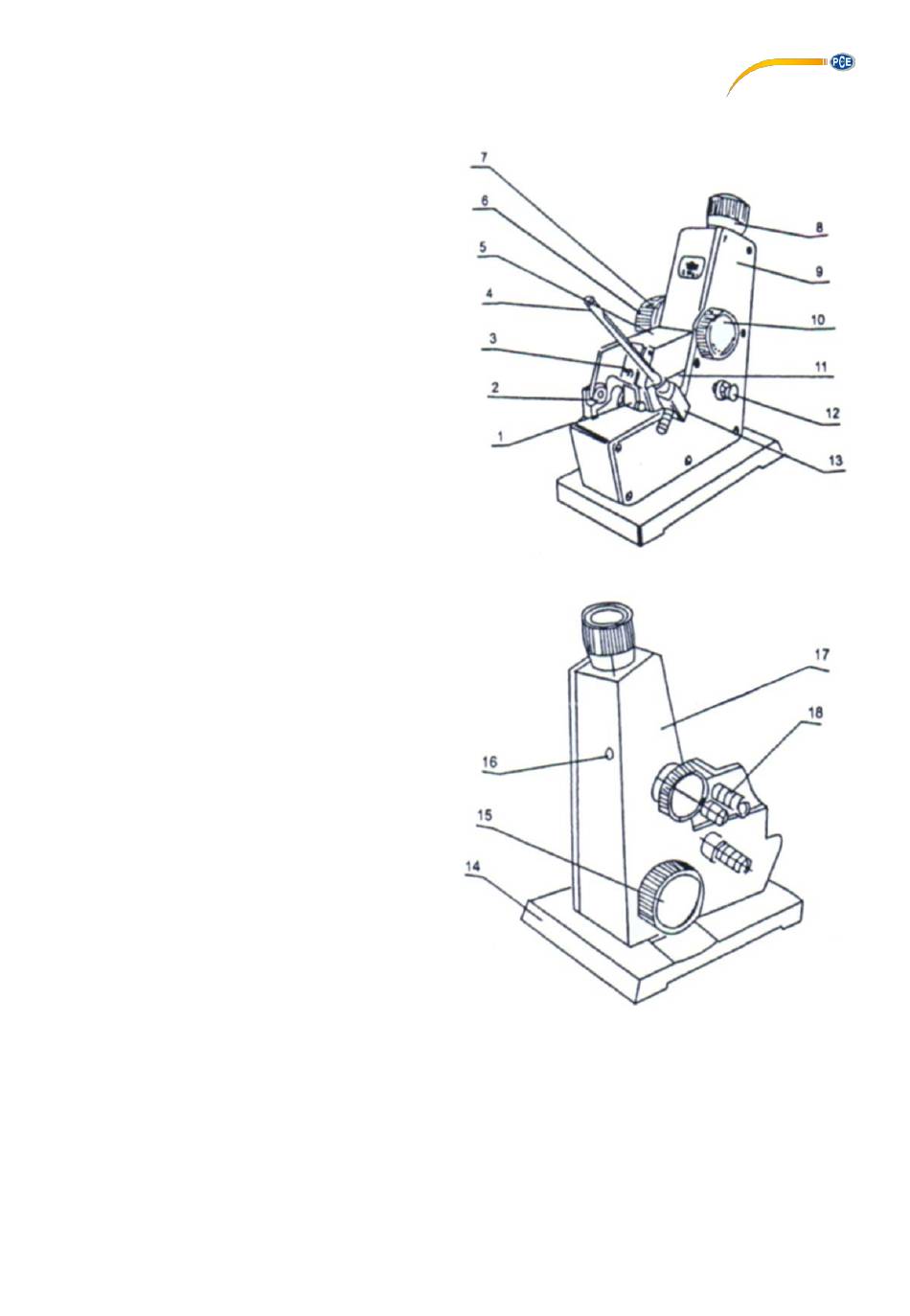

La plaque de base résistante (14) est la base
du boîtier de l'appareil (17). Un support avec
les prismes se trouve dans le boîtier. Les
prismes sont maintenus à l'aide d'un adhésif
spécifique. Le prisme variable (5) et le prisme
fixe (11) sont connectés au moyen de l'axe
(2). Le prisme mobile (5) peut s'ouvrir et se
fermer. Le support du prisme peut être fixé en
position pliée à l'aide du dispositif de
verrouillage (10). Pendant la mesure, le bras
du prisme doit être plié / bloqué. L'écran de
protection (3) doit être ouvert pendant la
mesure et être refermé une fois qu'elle est
terminée. La position (13) est l'adaptateur
pour le thermostat. Le thermomètre (4) se
visse dans l'adaptateur sans trop serrer. Dans
le thermostat, il y a une sortie de tuyau dans
laquelle un petit tuyau en plastique peut être
connecté. Le miroir réflecteur (1) est situé à
l'extrémité inférieure du boîtier. La lentille (8)
a un réglage fin (roue noire moletée). La
position 9 indique la plaque de protection
latérale. La grande roue moletée (15) sert à
augmenter et à diminuer la plage de mesure.
La position 6 sert à régler la dispersion. Le
condensateur
(12)
permet
d'illuminer
l'échelle. Vous pouvez le tourner
(si
nécessaire).
