Superposition triphasée
Dans une superposition triphasée, les onduleurs sont superposés pour créer trois branches de sortie de 230 Vca
dans une configuration en étoile.
Ø La sortie de chaque onduleur est déphasée de 120° par rapport aux autres. Deux sorties produisent 400 Vca
entre elles. Les sorties peuvent être utilisées pour alimenter des charges triphasées lorsque tous les onduleurs
fonctionnent ensemble.
Ø Seuls trois onduleurs, un par phase, peuvent être installés dans une disposition triphasée.
1,3 kVA 230 Vca
1,3 kVA 230 Vca
1,3 kVA 230 Vca
Figure 22
En installant un système triphasé, les règles suivantes doivent être observées.
Ø La superposition triphasée nécessite un afficheur de système et un HUB.
Ø L'onduleur qui est monté physiquement le plus bas est toujours le maître et est programmé en tant que
Master. (Consultez le manuel de l'afficheur de système pour de plus amples instructions sur la
programmation.) Le montage sous les autres onduleurs permet au maître d'éviter une accumulation de
chaleur et de demeurer relativement frais comme le montre son plus grand régime d'utilisation.
Ø Le maître doit toujours être connecté au port 1 sur le HUB. Les autres onduleurs doivent être sélectionnés en
tant que maître.
Ø Un des onduleurs esclaves doit être programmé en tant que 3p Classic B. L'autre doit être programmé en tant
que 3p Classic C. (Voir le manuel de l'afficheur de système pour la programmation.)
Ø Les onduleurs doivent être raccordés aux charges et à la source CA dans l'ordre des phases. Le maître doit
être la phase A, le premier esclave la phase B, et le second esclave doit être la phase C.
Ø L'ensemble des dispositifs de surintensité doit être calibré pour 30 Aca ou moins.
Ø L'ensemble des câblages doit être calibré pour 30 Aca ou plus.
Ø L'ensemble des disjoncteurs doit être calibré de façon appropriée pour les charges et la puissance
de l'onduleur.
Ø L'ensemble des onduleurs doit être du même modèle.
Ø L'entrée CA (générateur ou réseau électrique) doit être de 230/400 Vca à 50 Hz (configuration en étoile
triphasée).
Ø En câblant la source CA aux onduleurs, les codes locaux peuvent demander que les circuits d'onduleurs soient
localisés à l'extrémité opposée du panneau à partir du disjoncteur principal. Ceci évite la surcharge de la barre
omnibus CA.
IMPORTANT :
Bien que le manuel HUB établisse qu'il est nécessaire de déplacer le cavalier du HUB à une
position triphasée, cette déclaration ne s'applique pas à ce modèle. Le cavalier doit être laissé
dans sa position d'origine.
900-0111-03-00 Rév B

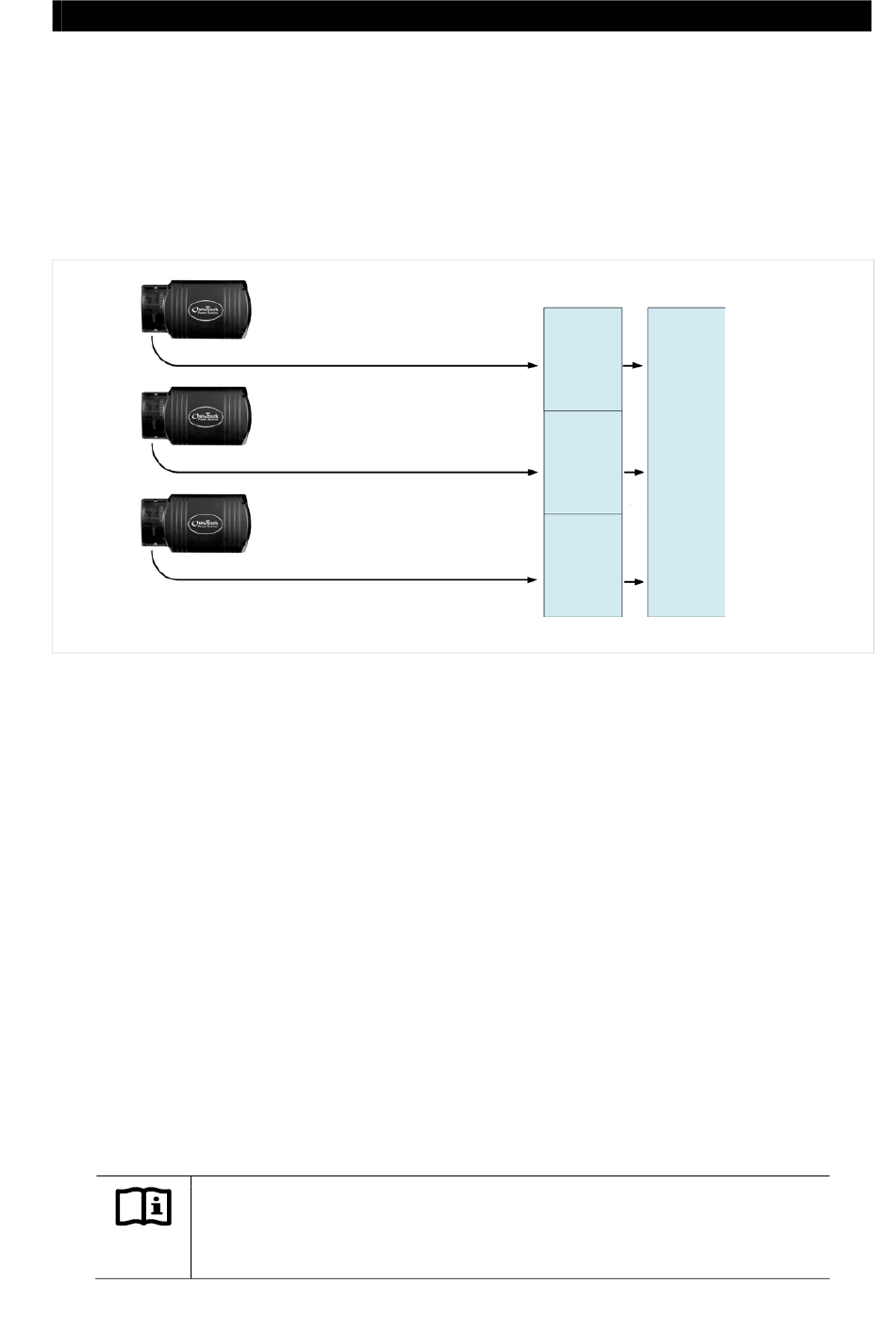

Exemple de disposition de superposition triphasée (trois onduleurs)
Panneau de charge
1,3 kVA
230 Vca
3,9 kVA
1,3 kVA
400 Vca
230 Vca
ou
1,3 kVA
230 Vca
Installation
31
