Installation
Câblage AUX
Les bornes AUX+ et AUX– possèdent une tension commutée de 12 Vcc. L'AUX peut répondre à de nombreux
critères et contrôle de nombreuses fonctions. Cela inclut les ventilateurs de refroidissement, les ventilateurs, la
déviation de charge, les alarmes par défaut, et le contrôle du générateur automatique. La sortie AUX peut
également être contrôlée extérieurement par l'intermédiaire de l'afficheur de système. (Consultez la page
suivante pour le contrôle du générateur. Pour l'ensemble des autres fonctions, consultez le manuel de l'afficheur
de système et le manuel de l'opérateur de la gamme international des onduleur/chargeur GFX). La sortie AUX
peut seulement contrôler une fonction en même temps.
Les bornes peuvent fournir jusqu'à 0,7 Ampère à 12 Vcc (8,5 Watts). Ceci est suffisant pour piloter un petit
ventilateur, ou un relais qui peut contrôler un dispositif plus grand. Les bornes acceptent un câble d'une
dimension maximum de 2,5 mm² (#14 AWG)
Le circuit AUX contient une protection électronique de surintensité qui se réinitialise une fois surchargée. Aucun
fusible supplémentaire n'est requis pour les bornes AUX.

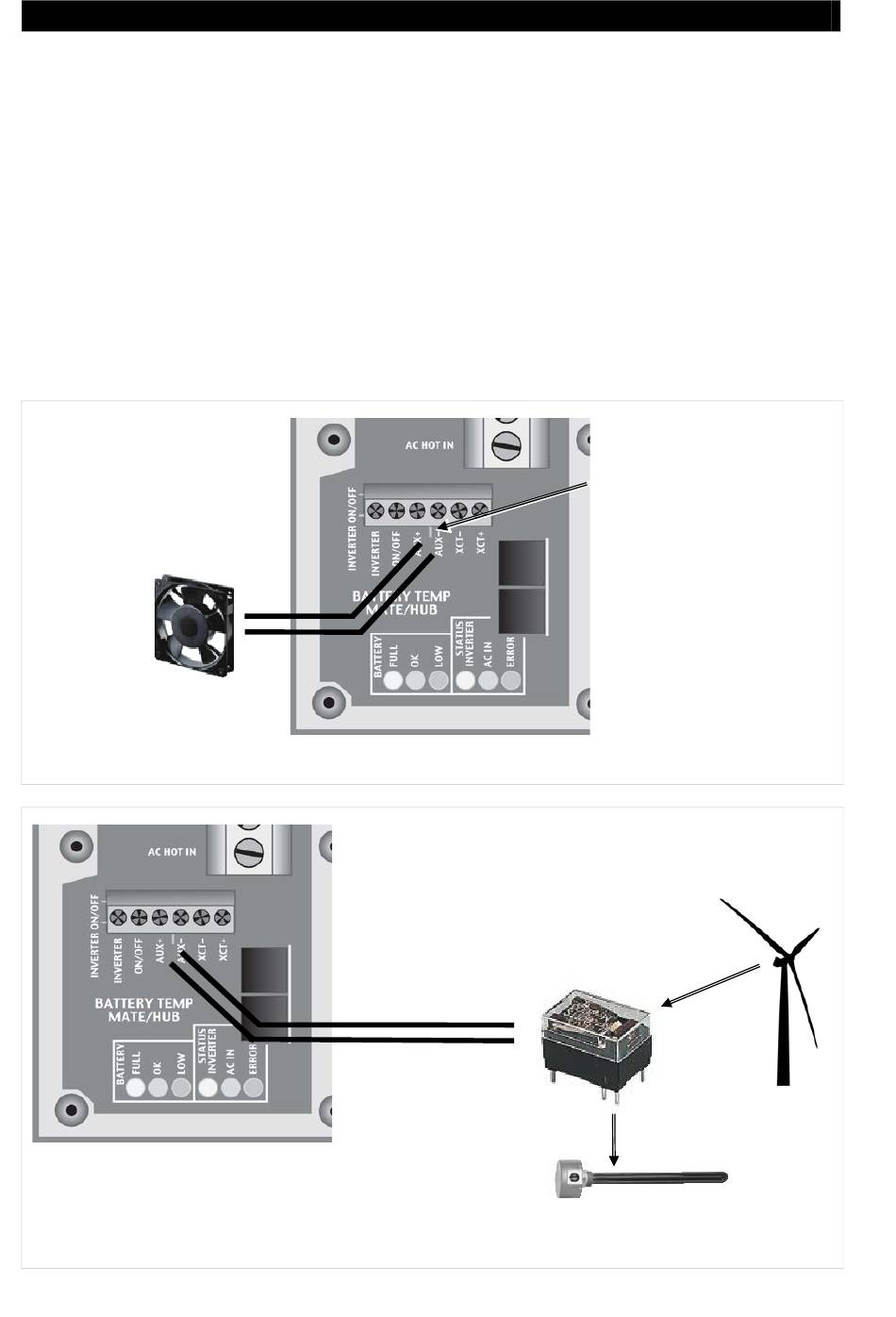

Dans cet exemple, l'AUX pilote
directement un ventilateur de
12 volts. Les câbles + et – sur
ventilateur sont connectés aux
bornes AUX + et AUX – .
Venti
Figure 14
REMARQUE : Les relais et les éléments illustrés
sont seulement des exemples et peuvent varier
selon l'installation.
Figure 15
24
Connexions AUX pour ventilateur (Exemple)
Dans cet exemple, les dispositifs de sortie AUX
pilote un relais qui dévie l'énergie éolienne. La
bobine du relais est connectée aux bornes AUX –
et AUX +. Quand la sortie AUX ferme le relais
(basé sur la tension de la batterie), celui-ci dévie
l'excès d'énergie éolienne à un élément de
chauffage de l'eau.
Connexions AUX pour déviation (Exemple)
Les LED AUX s'allume quand la
sortie AUX devient active.
Relais
Élément
Turbine
900-0111-03-00 Rév B
