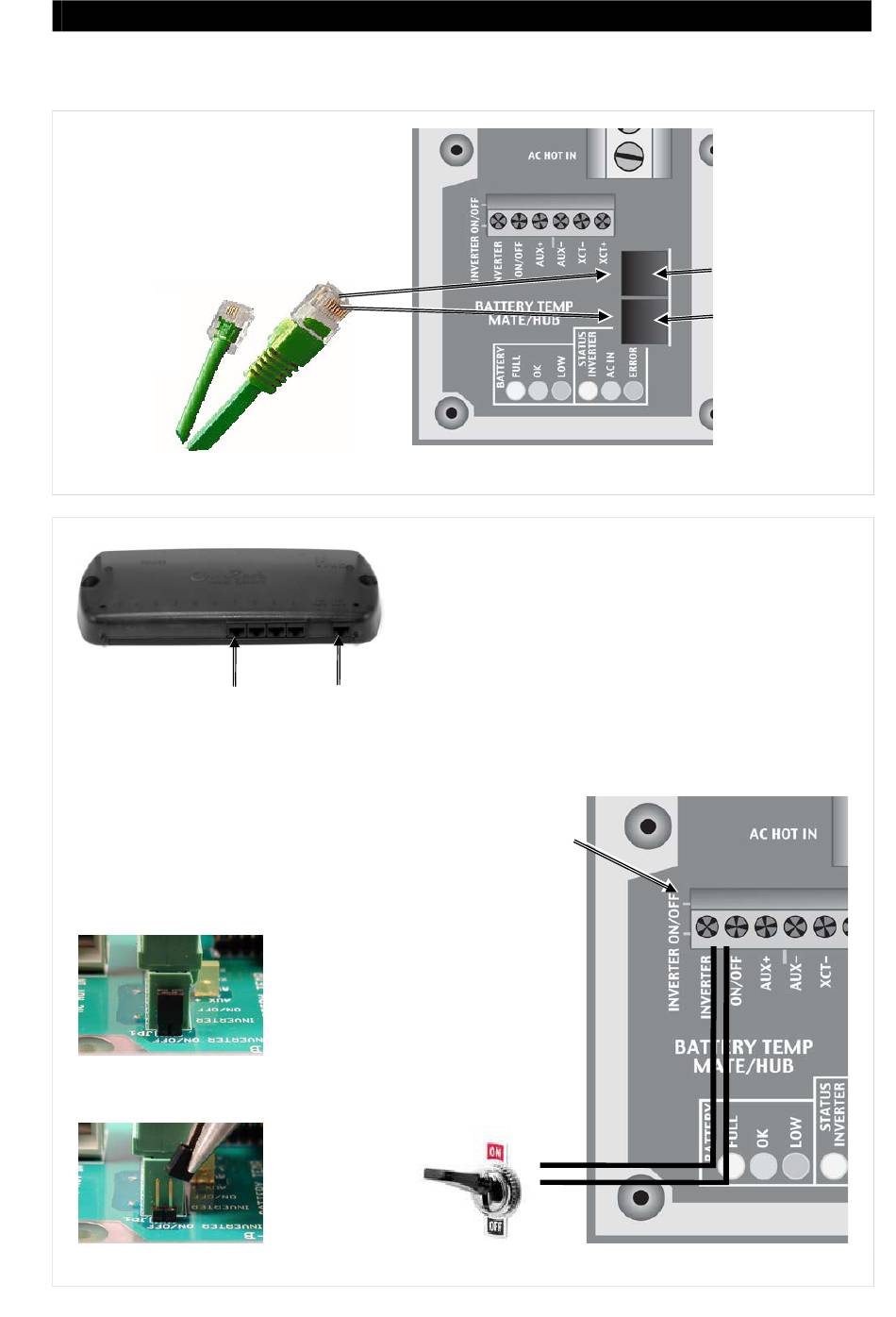

Câblage accessoire
Le panneau de compartiment de câblage CA
possède des ports pour le Capteur de
Température à Distance (CTD [RTS]) et du
système d'affichage. Le port du système
d'affichage Si un HUB est en cours
d'utilisation, il occupe le port MATE/HUB de
l'onduleur.
Câble RTS (RJ11,
4 conducteurs,
téléphone)
Ports
supplémentaire
Le cavalier de INVERTER ON/OFF court-circuite deux fiches. Ce
cavalier (JP1) correspond aux deux bornes de INVERTER ON/OFF
sur le bornier du câblage des commandes. Si l'un des ensembles
de connexions est fermé, l'onduleur est sur ON. (Car le cavalier
est installé par défaut en usine, l'onduleur reste habituellement
sur ON sauf si une commande a été donnée par le système
d'affichage.)
Cavalier On
Cavalier Off
900-0111-03-00 Rév B
Câble MATE (RJ45,
8 conducteurs, droit CAT 5)
Figure 12
Connexions accessoires
Quand un HUB occupe le port MATE/HUB de l'onduleur, le
système d'affichage se connecte directement au HUB. (Si du
système d'affichage est un MATE, ne le connectez pas pendant
le démarrage initial. Consultez le manuel de l'operateur pour
obtenir de plus amples informations.)
Les onduleurs se branchent dans le port 1 et supérieur. Les
contrôleurs de charge et autre dispositifs se branchent dans
des ports additionnels une fois le dernier onduleur connecté.
Port
Consultez Superposition à la page 28 pour obtenir plus
MATE
d'informations sur la connexion des onduleurs. Consultez le
manuel HUB pour les autres dispositifs
Retirer le cavalier positionne l'onduleur
sur OFF. Pour retirer le cavalier, utilisez
des pinces à long-bec ou un outil
similaire.
Une fois que le cavalier plastique de
INVERTER ON/OFF a été retiré, les bornes
de INVERTER ON/OFF sur le bornier du
câblage des commandes peut être utilisé
pour raccorder un commutateur ON/OFF
manuel.
Figure 13
Cavalier ON/OFF et connexions
Installation
Port CTD (RTS)
Port MATE/HUB
Consultez le manuel
de l'operateur pour
obtenir de plus
amples informations
sur le CTD (RTS).
.
