D-5
c) Retirer du câble le connecteur entrant en dévissant
lʼécrou du connecteur entrant. Si le tube interne du câble
est difficile à retirer de lʼensemble du connecteur, au
moyen dʼun couteau, lʼinciser avec soin dans le sens de
la longueur jusquʼau connecteur en cuivre.
d) Déplacer le protecteur du câble et la poignée du câble
vers le milieu du câble, plus loin que la section endom-
magée.
e) Couper la section endommagée du câble et dénuder la
chemise extérieure comme indiquée sur la Figure E.2.
Faire attention de ne pas couper lʼisolation des fils de
contrôles en dénudant la chemise. Dénuder les quatre
fils de contrôle sur 0,25 pouce (6,4 mm).
f) Vérifier que le protecteur du câble et la poignée du câble
se trouvent sur le câble. Faire glisser lʼécrou du con-
necteur sur les conducteurs en cuivre, lʼextrémité filetée
vers lʼextérieur. Assembler le connecteur entrant sur le
c{able en poussant le tube en acier du connecteur dans
le diamètre interne du tube intérieur du câble jusquʼà ce
que les conducteurs en cuivre butent contre lʼépaule-
ment du connecteur entrant. En maintenant les conduc-
teurs en cuivre contre lʼépaulement, tirer lʼécrou du con-
necteur par-dessus les conducteurs en cuivre, engager
les filetages du connecteur du tube du pistolet et serrer
pour mettre en place. Se reporter à la Figure E.3).
NOTE: Pour de meilleurs résultats, insérer une tige
de 0,219"/0,240" (5,6/6,1 mm) de diamètre au travers
du connecteur et dans lʼâme du câble sur environ 5,00
(127 mm) tout en poussant le tube du connecteur
dans le tube de lʼâme du câble. Pour serrer, maintenir
le connecteur en place tout en faisant tourner lʼécrou,
puis retirer la tige de lʼâme. Cette procédure garantit
que lʼâme interne de fasse pas de coques pendant
lʼassemblage ou le serrage.
MAGNUM
ENTRETIEN
CÂBLE DE CONTRÔLE
®
PRO CURVE À PROCÉDURE DOUBLE ET PROGRAMME DOUBLE
Positionner le réducteur de tension en plastique de
telle sorte que lʼextrémité taraudée se trouve à 4,68"
(119 mm) du connecteur entrant (Voir la Figure E.6).
Verrouiller en place avec le compartiment en acier. Le
réducteur de tension en plastique peut pendre par-
dessus la chemise du câble sur un maximum de 0,43"
(11 mm).
g) Retirer les câbles de contrôle de la section endom-
magée au moyen d'un fer à souder. Vérifier que les
câbles de contrôle soient toujours enfilés au travers
du couvercle du connecteur. Souder les fils de base
des câbles de contrôle sur les fils du câble du pistolet.
Pour les modèles K3092, K3093, K3098 et K3130 :
Les fils du câble de contrôle doivent être branchés sur les fils
de la même couleur sur le câble du pistolet. Isoler chacune
des connexions brasées soit avec le tube thermorétrécissable
soit avec du ruban adhésif électrique. Fixer les fils comme lʼil-
lustre la Figure E.7. Positionner le réducteur de tension en
plastique de telle sorte que lʼextrémité taraudée se trouve à
4,68" (119 mm) du connecteur entrant (Voir la Figure E.6).
Verrouiller en place avec le compartiment en acier. Le réduc-
teur de tension en plastique peut pendre par-dessus la
chemise du câble sur un maximum de 0,43" (11 mm).
h) Positionner le protecteur du câble et la poignée du câble
sur le câble. Déplacer le couvercle du connecteur sur sa
position tout en tirant sur les câbles de contrôle pour ne
pas laisser de mou.. Installer lʼabout et le fixer à la
poignée du câble avec lʼécrou de la poignée du câble. (Se
reporter à la Figure E.6).
I) Remettre en place la fiche moulée pour gaz (ou lʼacces-
soire indenté) et le connecteur final du chargeur. Installer
et ébarber la gaine conformément aux indications précé-
dentes.

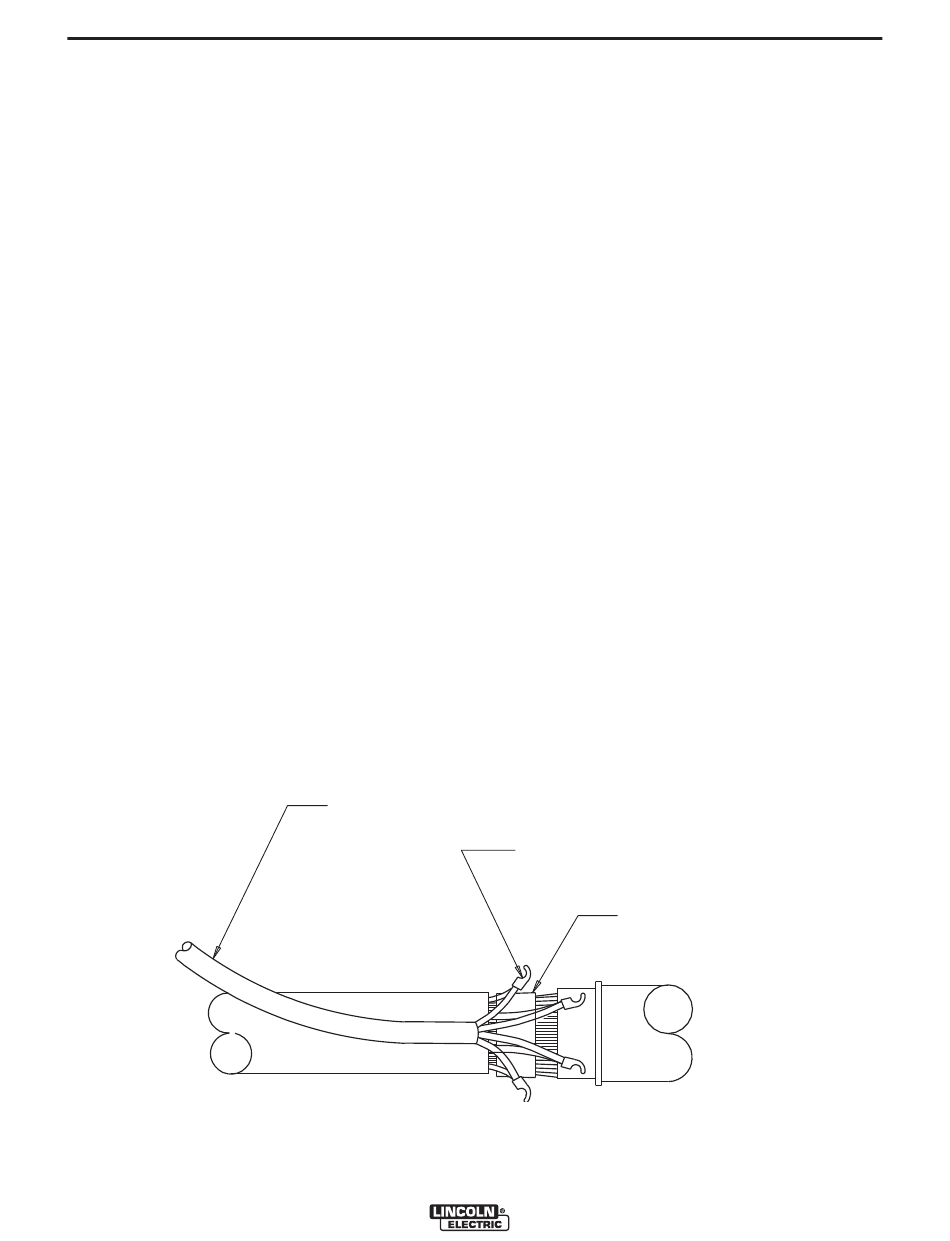

TUBE THERMORÉTRÉCISSABLE OU
RUBAN ADFHÉSIF ÉLECTRIQUE
(4 EMPLACEMENTS)
Figure E.7
RUBAN ADHÉSIF
D-5
