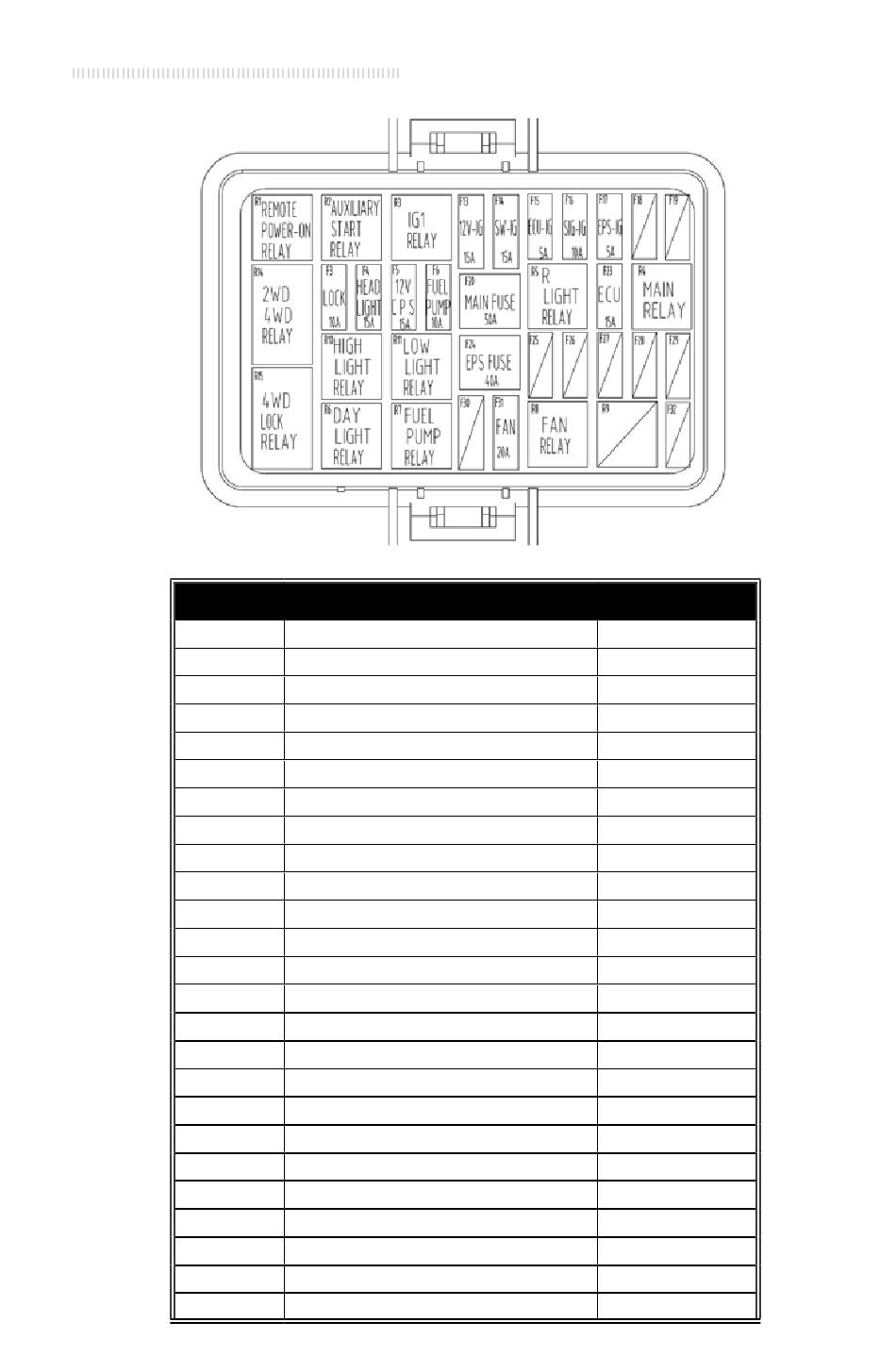

• RÉPARTITION DES FUSIBLES ET AMPÉRAGE
Reportez-vous au numéro d'étiquettes pour déterminer la puissance du fusible.
NO.
F3
F4
F5
F5
F13
F14
F15
F16
F17
F20
F23
F24
F31
R1
R2
R3
R4
R5
R6
R7
R8
R10
R11
R14
R15
DISTRIBUTION DES FUSIBLES ET AMPÉRAGE
FUSIBLE / RELAIS
FUSIBLE DE VERROUILLAGE
PLEIN PHARE
PRISE 12V
POMPE CARBURANT
FUSIBLE 12V-IG
FUSIBLE SW-IG
ICU-IG
SIG-IG
EPS-IG
FUSIBLE PRINCIPAL
ECU FUSE
EPS FUSE

VENTILATEUR

REMOTE POWER-ON RELAY
RELAI DEMARREUR AUXILIAIRE
RELAI IG1 12V
RELAI PRINCIPAL
RELAI FEU STOP
RELAI FEUX DIURNES
RELAI POMPE CARBURANT
RELAI VENTILATEUR
RELAI PLEIN PHARE
RELAI FEUX DE CROISEMENT
RELAI 2WD 4WD
RELAI VERROUILLAGE 4WD
- 75 -
AMPÉRAGE
10A
15A
15A
10A
15A
15A
5A
10A
5A
50A
15A
40A
20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
12V 20A
