MANUEL D'INSTRUCTIONS ET D'UTILISATION

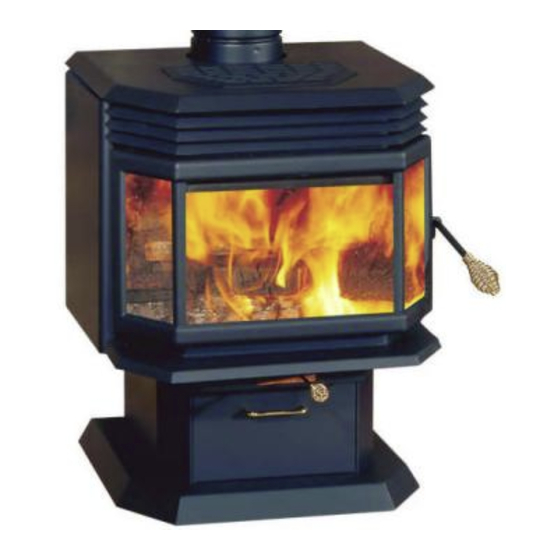

MODÈLE 1800 POÊLE
250, rue de Copenhague, Saint-Augustin-de-Desmaures (Québec) G3A 2H3
Service après-vente : 418-908-8002 Courriel : tech@sbi-international.com
Ce manuel peut être téléchargé gratuitement à partir du site web du manufacturier. Il s'agit d'un
document dont les droits d'auteurs sont protégés. La revente de ce manuel est formellement
interdite. Le manufacturier se réserve le droit de modifier ce manuel de temps à autre et ne peut
être tenu responsable pour tout problème, blessure ou dommage subis suite à l'utilisation
d'information contenue dans tout manuel obtenu de sources non-autorisées.
VEUILLEZ LIRE ET CONSERVER CE MANUEL POUR RÉFÉRENCE
Imprimé au Canada
PHASE II DES EXIGENCES DE L'AGENCE
L'ENVIRONNEMENT AMÉRICAINE EPA
Fabriqué par : Fabricant de Poêles International Inc.
www.osburn-mfg.com
(Modèle OB01811)
POÊLE À BOIS APPROUVÉ SELON LA
DE PROTECTION DE
Vérifié et testé conformément aux normes
ULC S627 et UL 1482 par un laboratoire accrédité
45059F
12-06-2015

Publicité

Table des Matières
loading

Manuels Connexes pour Osburn 1800

Sommaire des Matières pour Osburn 1800

  • Page 1 MANUEL D’INSTRUCTIONS ET D’UTILISATION MODÈLE 1800 POÊLE (Modèle OB01811) POÊLE À BOIS APPROUVÉ SELON LA PHASE II DES EXIGENCES DE L’AGENCE DE PROTECTION DE L’ENVIRONNEMENT AMÉRICAINE EPA Vérifié et testé conformément aux normes ULC S627 et UL 1482 par un laboratoire accrédité...

  • Page 2: Enregistrement En Ligne De La Garantie

    Conservez votre facture d’achat. Nous vous recommandons également d’enregistrer votre garantie en ligne au http://www.osburn-mfg.com/enregistrement-garanties.aspx L’enregistrement de votre garantie en ligne nous aidera à retrouver rapidement les informations requises sur votre appareil.

  • Page 3: Table Des Matières

    AMONAGE DE LA CHEMINEE ............. 27 NSTALLATION DU DEFLECTEUR ET NOTES SUR LES BRIQUES ’ ............. 29 EMPLACEMENT DES TUBES D AERATION AUXILIAIRES SECTION 4 - DEPANNAGE ......................... 30 SECTION 5 - CARACTERISTIQUES ....................31 GARANTIE À VIE LIMITÉE OSBURN ..................... 32...

  • Page 4: Dimensions Exterieures De L'appareil

    DIMENSIONS EXTERIEURES DE L’APPAREIL...

  • Page 5: Section 1 - Installation

    Section 1 - Installation S’il est installé et utilisé conformément aux présentes instructions, le poêle à bois Osburn 1800 à vitre en saillie peut être installé comme poêle à bois dans une résidence ou dans une maison mobile. Le modèle 1800 n’est pas conçu pour être installé dans une chambre à coucher.

  • Page 6: Degagements Aux Materiaux Combustibles Et Protection De Plancher

    Dégagements aux matériaux combustibles et protection de plancher Il est d'une importance capitale que les dégagements entre le poêle et tout matériel combustible, qui sont mentionnés sur la plaque d'homologation de votre poêle à bois, soient scrupuleusement respectés lors de l'installation du poêle.
  • Page 7 FIGURE 1.3 - Dégagements aux matériaux combustibles et protection du plancher...
  • Page 8 La protection du plancher Si le poêle doit être installé sur un plancher combustible, celui-ci doit être protégé par un matériau incombustible, tel qu’illustré à la figure 1.3 (partie pointillée). PROTECTION DE PLANCHER* CANADA É-U. 8" (203 mm) – Note 1 N/A (Canada seulement) 8’’...

  • Page 9: Type De Protection

    Suite à l'installation d'un tel écran protecteur, les dégagements mentionnés sur la plaque d'homologation du poêle peuvent être réduits tels que mentionnés au tableau suivant : Réduction du dégagement avec écran protecteur TYPE DE PROTECTION Côtés et Dessus arrière Exigences minimales: Une tôle de 0.024’’...
  • Page 10 Graphique 1 A- Le dégagement requis par rapport aux matériaux combustible du plafond sans protection. B- 20 po. (500 mm) minimum; C- 1 po. (25 mm) minimum; D- Entre 1 po. et 3 po. (25 mm et 75 mm) ; E- 3 po.(75 mm) minimum;...
  • Page 11 Graphique 2 A- 1 po.(25 mm) minimum; 1- Mur combustible; 2- Cale d’espacement incombustible; 3- Tôle de 0.024’’ (0.61 mm). Graphique 3 A- 1 po. (25 mm) minimum; 1- Mur combustible; 2- Cale d’espacement incombustible; 3- Support incombustible; 4- Carreaux de céramique ou matériaux incombustible. Graphique 4 A- 1 po.
  • Page 12 Graphique 5 A- 1 po. (25 mm) minimum; 1- Mur combustible; 2- Cale d’espacement incombustible; 3- Briques. Graphique 6 A- 1 po. (25 mm) minimum; 1- Mur combustible; 2- Cale d’espacement incombustible; 3- Tôle de 0.024’’ (0.61 mm); 4- Briques.

  • Page 13: Installation Dans Une Maison Pre - Fabriquee ( Mobile ) - Exigences Additionnelles

    Installation dans une maison pré-fabriquée (mobile) - Exigences additionnelles 1. Le poêle doit être fixé solidement au plancher (pour ce faire, fixez l’appareil en retirant les deux tampons plastiques dont est muni le piédestal et installez les deux tire-fonds de 3/8" x 3-1/2"...

  • Page 14: Systeme De Cheminee Pour Maison Prefabriquee ( Mobile )

    Aux États-Unis, utilisez un système de cheminée et des composants homologués selon UL 103 HT de 6” (152 mm) de diamètre. Au Canada, utilisez un système de cheminée et des composants homologués selon ULC S629 de 6” (152 mm) de diamètre. 1.5.2.1 Système de cheminée pour maison préfabriquée (mobile) En plus des exigences présentées dans la section 1.5.2, l’installation du poêle dans une maison préfabriquée (mobile) exige les composants additionnels suivants:...

  • Page 15: Conduits (Tuyaux De Raccord)

    1.5.3.1 Conduits (tuyaux de raccord) Le diamètre du conduit doit faire 6" (152 mm). On recommande une longueur minimale de 4 pi (1,22 m) pour le conduit afin d’obtenir des résultats supérieurs. Les entraves à la circulation des gaz (tel que l’emploi de plus de deux coudes de 90 ) doivent être évitées;...

  • Page 16: Cheminee Exterieure

    1.5.3.4 Tirage Votre poêle Osburn fonctionnera mieux s’il est relié à un système de cheminée ayant un tirage adéquat. (Le tirage est la force qui fait monter l’air de l’appareil dans la cheminée; il dépend surtout de la hauteur, du diamètre de la cheminée et des températures des gaz d’échappement). Si vous vérifiez le tirage à...

  • Page 17: Types Communs De Systemes De Cheminee

    de ,03" CE entraînera des difficultés de fonctionnement tandis qu’un tirage excessif (de plus de ,10" CE) fera surchauffer le poêle, ce qui peut entraîner des températures de fonctionnement excessives. 1.5.4 Types communs de systèmes de cheminée Fondamentalement, il existe deux types de systèmes de cheminée; l’un utilise une cheminée de maçonnerie, tandis que l’autre utilise une cheminée préfabriquée.
  • Page 18 Figure 1.5 Raccordement à une cheminée préfabriquée (intérieure) Figure 1.6 Raccordement à une cheminée préfabriquée (extérieure)

  • Page 19: Section 2 - Fonctionnement

    L'abus ou le mauvais emploi du poêle ne sont pas couverts par la garantie. Bien que votre poêle Osburn ait été spécialement conçu et éprouvé pour empêcher les fuites de fumée, il convient d'en ouvrir lentement la porte, ce qui réduira les possibilités de fuite de fumée ou de renvoi de flammes dans la pièce.

  • Page 20: Bois De Chauffage

    être laissé aux endroits prévus pour le chargement du bois et l’enlèvement des cendres. Votre poêle Osburn a été conçu pour fonctionner uniquement avec DU BOIS DE . N’y brûlez ni charbon, ni charbon de bois ni ordures. Des matières CHAUFFAGE hautement inflammables telles que les ordures peuvent mettre le feu à...

  • Page 21: Omment Mesurer Lhumidite Du Bois

    calorifique et ils ne brûlent pas de façon satisfaisante pendant de longues périodes. Le tableau 2.1 donne quelques valeurs énergétiques d'essences courantes de bois de chauffage Pour connaître la taille conseillée pour les bûches, consultez la page des caractéristiques. Tableau 2.1 Pouvoir calorifique courant du bois de chauffage Bois durs Bois mous Millions Btu/Corde...

  • Page 22: Comment Allumer Un Feu

    Comment allumer un feu Mettez suffisamment de papier-journal ou de papier ordinaire roulé en boule pour couvrir le fond de la chambre de combustion. Posez des petits morceaux de bois d'allumage sur les boules de papier. Disposez de plus gros morceaux de bois d'allumage sur les précédents. Ouvrez complètement la manette de tirage, située sur le devant du poêle, en la glissant à...

  • Page 23: Comment Entretenir Le Feu

    Figure 2.1 Manette de tirage Comment entretenir le feu Votre poêle Osburn atteindra son meilleur rendement si vous entretenez une couche de braises ardentes sur le fond de la chambre de combustion et si vous placez au moins deux gros morceaux de bois de chauffage bien sec et pas vert sur ces braises.

  • Page 24: Option) Utilisation Du Ventilateur

    (Option) Utilisation du ventilateur Donnez au poêle le temps d’atteindre sa température de fonctionnement optimal (environ une heure) avant d’allumer le ventilateur, puisque cela entraînera une circulation accrue d’air qui réduira la chaleur interne et pourrait compromettre l’efficacité de la combustion de démarrage.

  • Page 25: Enlevement Des Cendres Au Moyen Du Bac A Cendres

    Enlèvement des cendres au moyen du bac à cendres TTENTION ES CENDRES PEUVENT CAUSER DES INCENDIES MEME APRES PLUSIEURS JOURNEES INACTIVITE E JETEZ JAMAIS DE CENDRES DANS UN RECIPIENT COMBUSTIBLE ES CENDRES ET LE POELE DOIVENT AVOIR REFROIDI AVANT QU ON NE LES EN ENLEVE Vous devriez vider les cendres dans le bac à...

  • Page 26: Ramonage De La Cheminee

    Cela veut dire que vous devez inspecter votre cheminée de façon régulière pour vérifier l'accumulation de créosote. Le déflecteur amovible facilite l'inspection et le ramonage de la cheminée. : L' 1800 TTENTION EMPLOI DE VOTRE POELE SBURN...

  • Page 27: Installation Du Deflecteur Et Notes Sur Les Briques

    équivalentes aux pièces originales que vous vous procurerez auprès de votre détaillant Osburn. La conception de votre poêle Osburn réduit la production de créosote. Vous devriez malgré tout inspecter le conduit et la cheminée au moins tous les deux mois durant la période de chauffage pour voir si la créosote s’accumule.
  • Page 28 Installez le support avant du déflecteur (H) en veillant à ce qu’il aille bien entre les montants avants et maintenez-le en place. Fixez le tube d’aération avant (E) tel qu’illustré à la figure 3.4c en veillant à ce que ses trous pointent vers l’avant de l’appareil. Installez les goupilles fendues tel qu’indiqué...

  • Page 29: Remplacement Des Tubes D

    Remplacement des tubes d’aération auxiliaires (Consultez la Figure 3.4) Retirez la goupille fendue de l’extrémité gauche du tube. Faites glisser le tube vers la droite et faites-en baisser l’extrémité libre (gauche) vers le bas. Faites glisser le tube vers la gauche pour l’enlever. Remontez-le en suivant les instructions dans le sens inverse et en utilisant une goupille fendue neuve.

  • Page 30: Section 4 - Depannage

    Section 4 - Dépannage Symptôme Cause possible Correction De la fumée Tirage descendant Améliorer la cheminée dans la pièce Cheminée obstruée Ramoner la cheminée Le registre de tirage de la Ouvrir ou enlever le cheminée est fermé registre de tirage Déflecteur mal positionné...

  • Page 31: Section 5 - Caracteristiques

    Section 5 - Caractéristiques Type de combustible Bois de chauffage Normes d’essai ULC S627 (CSA B366.2) et UL 1482 pour résidences et maisons mobiles. US EPA. Répond aux normes d’émission de juillet 1990. Taux EPA : 2,8 g/h en moyenne Puissance calorifique: 9700 –...

  • Page 32: Garantie À Vie Limitée Osburn

    Les frais de main-d’œuvre et de réparation portés au compte du fabricant sont basés sur une liste de taux prédéterminés et ne doivent pas dépasser le prix de gros de la pièce de rechange. Si votre appareil ou une pièce sont défectueux, communiquez immédiatement avec votre détaillant OSBURN. Avant d’appeler, ayez en main les renseignements suivants pour le traitement de votre réclamation sous garantie : •...
