AVERTISSEMENT : Ne montez cette unité que sur du béton ou sur une autre
surface solide non combustible capable de maintenir solidement le poids de
l'unité.
Installez cet onduleur au niveau des yeux pour assurer la lisibilité de l'écran
•
Assurez-vous que la température ambiante se situe entre -10 ~ 50 °C, 14 ~
•
122 °F en tout temps. Afin de répondre aux exigences de l'UL, les onduleurs
doivent être actionnés à une température ambiante de -10 ~ 40 °C, 14 ~
104 °F.
Évitez les environnements excessivement poussiéreux, la lumière directe
•
du soleil et les environnements corrosifs tels que l'air salé.
L'unité est conçue pour l'installation verticale sur un mur solide
•
Assurez une distance minimale par rapport aux autres objets et surfaces,
•
comme le montre la
Fig. 5.1 pour garantir une dissipation de chaleur suffisante et
avoir suffisamment d'espace pour enlever les fils.
Installez-le dans une pièce où le bruit n'est pas un problème
•
car l'unité dispose de ventilateurs pour le refroidissement.
Sous charge maximale, le bruit du ventilateur ne dépasse
généralement pas 60 dBa. Sans charge, mais avec la sortie CA
activée, le bruit minimum est d'environ 35 dBa, car les
ventilateurs tournent à environ 30 % de leur vitesse
maximale. La vitesse des ventilateurs est contrôlée en
fonction du courant PV et de la puissance de l'onduleur. L'air
est aspiré par les évents supérieurs et expulsé vers le bas.
Installez l'unité en utilisant quatre (PSW-H-5KW-120/48V, PSW-H-
6.5KW120/48V et PSW-H-8KW-230/48V) ou trois (tous les autres
modèles) vis M4 ou M5 (Fig. 5.2) adaptés au poids de l'appareil et au
matériau du mur, utilisez des chevilles. Le trou de vis inférieur n'est
accessible qu'après l'enlèvement du couvercle inférieur (Fig. 4). Ce
couvercle inférieur doit rester déposé pour le reste de ce chapitre
« Installation » jusqu'à indication contraire.
Connexion de la Batterie
AVERTISSEMENT : L'installation de cette unité ne peut être entreprise que par du personnel qualifié ayant une
formation appropriée. Les tensions élevées dans et autour de la batterie et de l'unité peuvent causer des
www.phocos.com

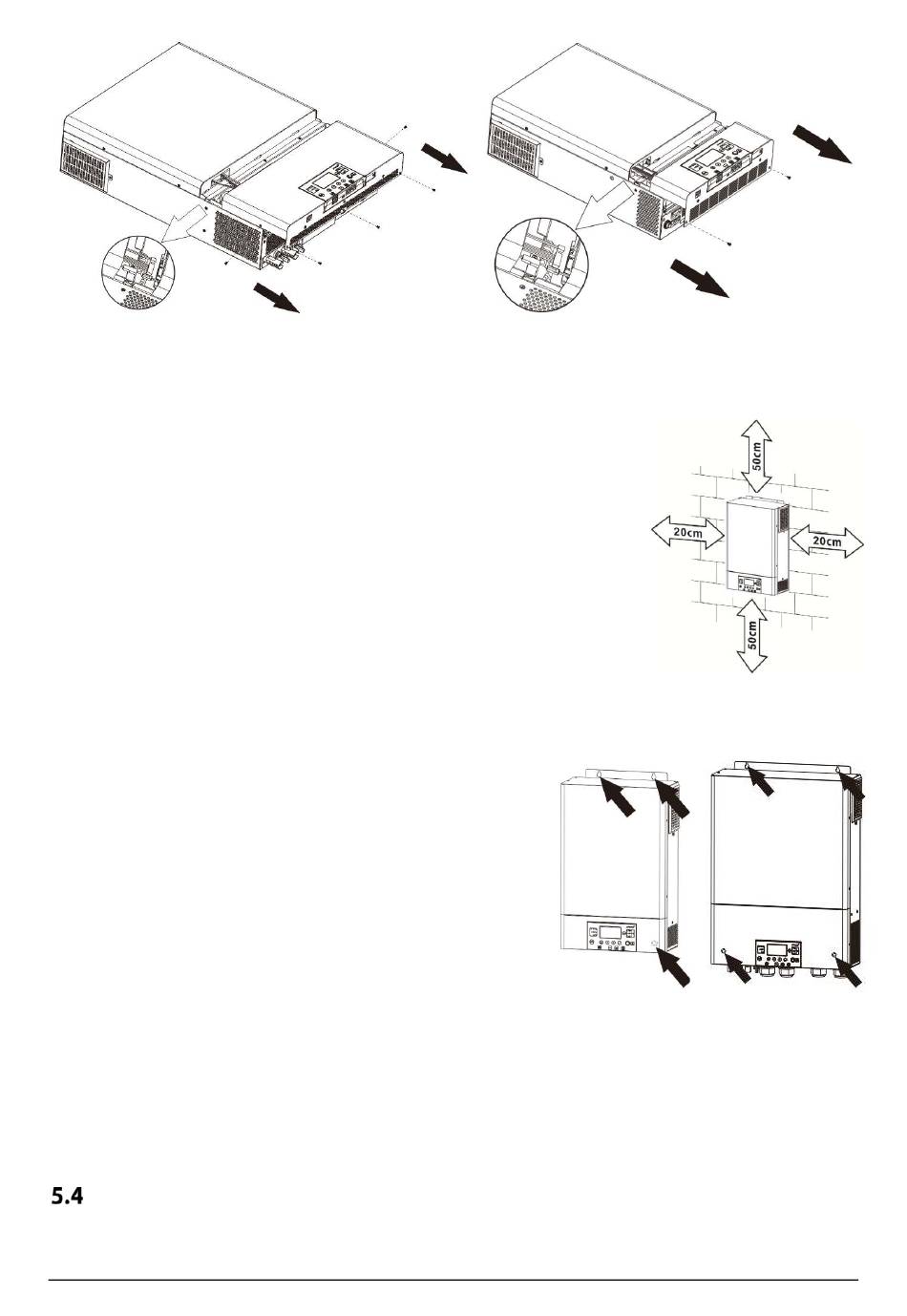

Fig. 4 : Retrait du couvercle inférieur
Tous les autres modèles
Fig. 5.1 : Distance minimale
aux autres objets
Tous les autres
PSW-H-5kW-120/48V
modèles
PSW-H-6.5kW-120/48V
PSW-H-8KW-230/48V
Fig. 5.2 : Trous de montage
8 |
