8.
Activez le disjoncteur d'entrée CA de chaque unité en succession rapide, si une source CA est installée. Si
cela prend trop de temps, certaines unités peuvent afficher le défaut 82 sur leur écran, mais elles
redémarreront automatiquement et, après détection d'une entrée CA valide, elles fonctionneront
normalement. Les affichages afficheront ce qui suit :

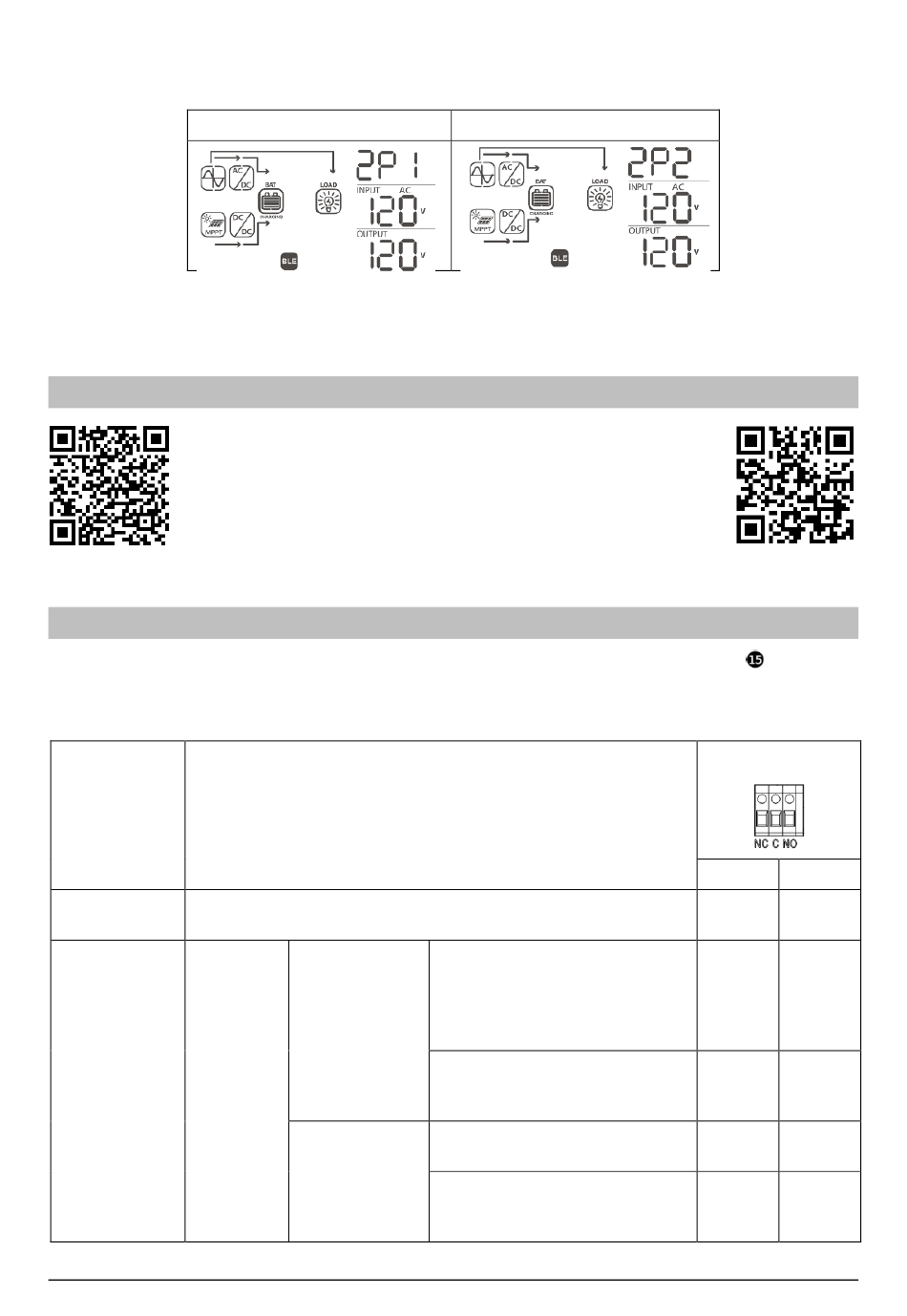

Écran des unités sur Phase L1
9.
S'il n'y a pas d'autres défauts affichés, l'installation du système en Phase Auxiliaire est terminée. Les
disjoncteurs de la sortie CA de chaque unité peuvent être activés, puis les charges peuvent être connectées.
6.0
Communication BLE
Cette unité est équipée de fonctionnalités BLE sans fil. Téléchargez
l'application "PhocosLink Mobile" du Google Play™ Store ou de l'App
Store® d'Apple avec un appareil Android™ ou iOS, respectivement. Une
fois l'application installée, utilisez la fonctionnalité BLE intégrée de votre
appareil pour vous connecter à l'unité Any-Grid avec le mot de passe
d'appariement BLE "123456". Ouvrez ensuite l'application et connectez-
vous à l'Any-Grid. La distance de communication maximale typique est
Google Play™
d'environ 6 à 7 mètres.
7.0
Contact de Relais
Il y a un contact de relais sans potentiel (3A / 250 Vca) disponible sur le module d'affichage (Fig. 2 à
utilisé pour signaler un dispositif externe lorsque la tension de la batterie atteint un niveau bas, comme un groupe
électrogène. Le relais peut être câblé avec une logique normalement fermée (NC) ou normalement ouverte (NO). Le
tableau ci-dessous indique les états de relais entre le commun (C) et le NO, ainsi qu'entre les contacts C et NC.
Statut Any-Grid
Condition
Mode éteint ou
L'unité est éteinte et la sortie AC n'est pas alimentée.
sans batterie
La sortie est
alimentée à
partir de
l'énergie de
Mis en Marche
la batterie
ou de
l'énergie
solaire.
www.phocos.com
Écran des unités sur Phase L2
Tension de la batterie < tension
d'avertissement basse CC (2 Vcc
Les paramètres
pour le modèle 48 V / 1 Vcc pour le
du menu 01 sont
modèle 24 V au-delà de la valeur
réglés sur "Utility
dans le menu des paramètres 29)
/ AC input first"
(USB) ou "Solar /
Tension de la batterie > Menu des
PV first" (SUB)
paramètres 13 ou la charge de la
batterie atteint la phase de maintien
Tension de la batterie < Paramètres
Les paramètres
menu 12
de menu 01 sont
Tension de la batterie > Menu des
réglés comme
paramètres 13 ou la charge de la
SBU
batterie atteint la phase de maintien
Apple App Store®
). Il peut être
Bornes connexion
de relais :
NC & C
NO & C
Fermé
Ouvert
Ouvert
Fermé
Fermé
Ouvert
Ouvert
Fermé
Fermé
Ouvert
23 |
