pour chaque variateur de fréquence) de
dimension appropriée et avec un interrupteur
différentiel de type B (voir paragraphe 6.5).

7.3. Connexion carte extension mode cascade

La carte expansion mode cascade doit être
insérée perpendiculairement à la carte de contrôle
en vérifiant que les broches sont connectées
correctement et que la carte glisse à l'intérieur des
glissières (voir Paragraphe 20.4).
Vérifier que la carte d'expansion mode
cascade soit installée correctement sinon
il ne sera pas possible d'utiliser le mode
cascade.
7.4. Connexion mode en cascade jusqu'à 6
pompes à vitesse variable
À l'aide du câble prévu, brancher les bornes E4-E5-E6
du premier variateur aux bornes E8-E9-10 du variateur
suivant, en séquence (voir Paragraphe 20.5).
Vérifier que la séquence de câblage est
bien respectée et que les extrémités de
chaque câble sont branchées aux bornes
correspondantes.
Pour respecter les normes de compatibilité
électromagnétique pour les câbles dépassant
1 mètre de longueur, il est recommandé
d'utiliser un câble
connectée à masse sur les deux appareils.
7.5. Connexion mode en cascade avec 1
pompe à vitesse variable et 1-5 pompes à
vitesse fixe
Brancher les télérupteurs aux bornes selon le
format spécifié au paragraphe 20.6., brancher
aux télérupteurs les câbles de ligne et les câbles
d'alimentation des pompes à vitesse fixe.
Relais D2 et D3 maxi 400 VAC / VDC maximale 0,5
A de courant à 25 °C et 0,2 A à 85 °C.
Relais D4 - D6 maxi. 250VDC ou 30VDC courant
maximum 1 A.
Le branchement à la ligne d'alimentation
des pompes à vitesse fixe doit être fait
par interposition d'interrupteur magnétique
tripolaire de dimension adéquate.
8. Guide à la programmation
ON
8.1. Paramètres
Sur l'écran du variateur de fréquence, sont affichés:
- Paramètres de l'état des pompes
- Paramètres de programmation
- Alarmes
8.2. Paramètres de l'état des pompes
Ils indiquent:
La fréquence de travail de la pompe
Le paramètre lu par le transducteur (en cas de
mode différentiel, la valeur différentielle du/des
capteurs est lue)
Le courant absorbé par la ligne

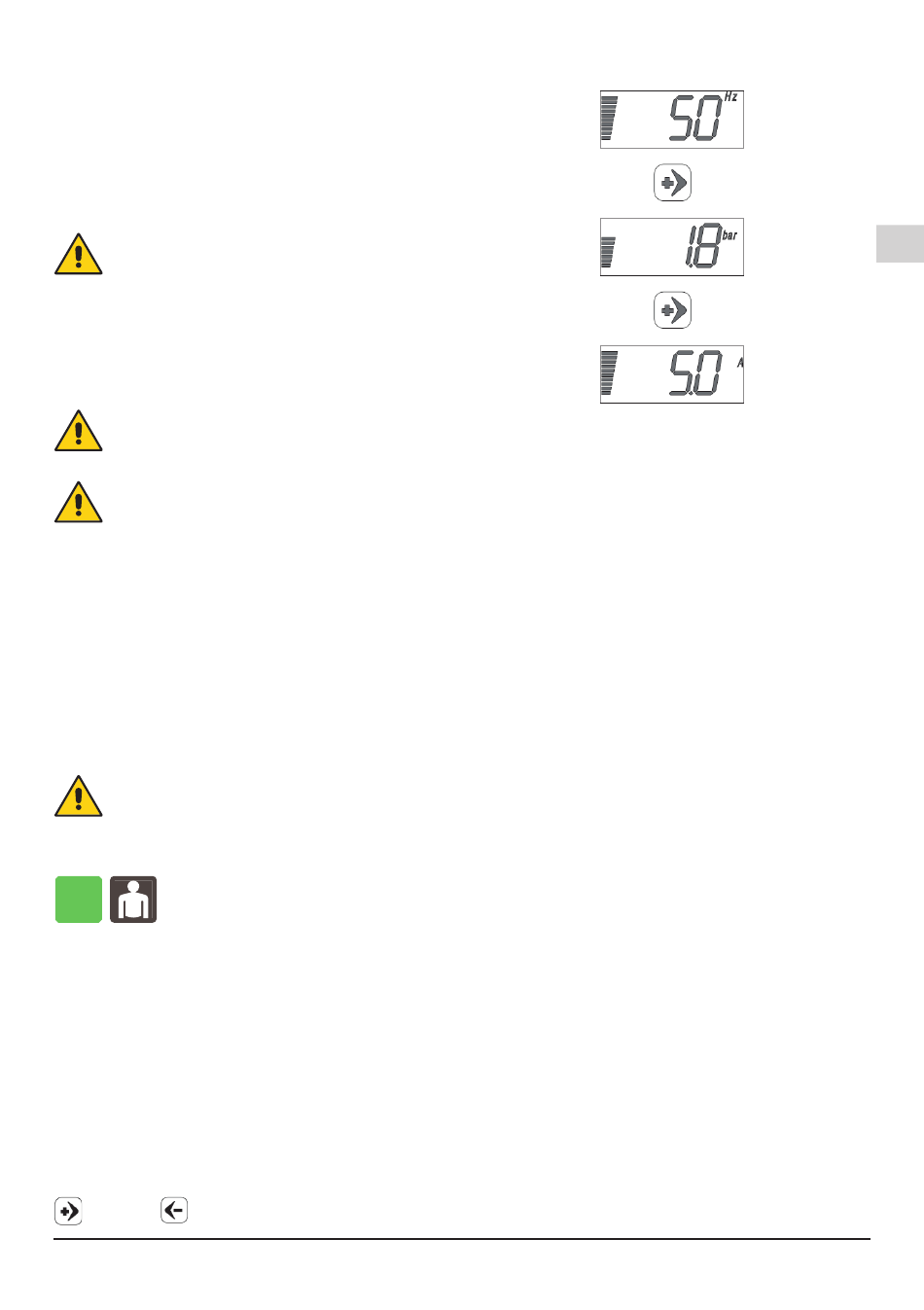

En partant de la fenêtre base pour afficher les autres
paramètres, appuyer sur les flèches directionnelles
(plus) ou (moins).
I-MAT_Ed7 - Instructions pour l'utilisation
blindé avec gaine
Exemple:
8.3. Paramètres de programmation
Pour afficher les paramètres de programmation,
appuyer sur la touche (menu).
Pour modifier les paramètres AP, SA, PC, PP, tC,
CF, MAN, le variateur doit être à l'état "oFF" sur
l'affichage.
Sont affichés successivement:
UP - Options utilisateur: c'est la configuration du
système accessible à l'utilisateur.
AP - Options avancées: ce sont les options
avancées auxquelles n'accèdent que le personnel
qualifié. Pour accéder à ce menu, un mot de passe
est demandé (voir paragraphe 8.5).
SA - Paramètres assistance technique: ce sont
les paramètres accessibles uniquement à notre
personnel technique. Pour accéder à ce menu, un
mot de passe est demandé (voir paragraphe 8.5).
PC - Paramètres mode pression constante
Ce sont les paramètres
fonctionnement de la pompe à pression constante.
PP - Paramètres mode pression proportionnelle
Ce sont les paramètres concernant le fonctionnement
de la pompe à pression proportionnelle.
tC - Paramètres mode température constante
Ce sont les paramètres concernant le fonctionnement
de la pompe à température constante.
CF - Paramètres mode débit constant
Ce sont les paramètres
fonctionnement de la pompe à débit constant.
MAn - Paramètres mode vitesse fixe
Ce sont les paramètres concernant le fonctionnement
de la pompe à un nombre de tours constants.
AE - Affichage avancé: permet de consulter
uniquement certains paramètres secondaires utiles
pour le diagnostic.
F
concernant le
concernant le
