(D) INSTALLATION
L'installation doit être conforme aux réglementations locales et locales en vigueur

OUTILS NÉCESSAIRES : Une perceuse, un foret de ½ po, un tournevis plat et un tournevis cruciforme, une clé à
molette, un marqueur ou un crayon, un couteau tranchant et un ruban à mesurer.

Unpacking the unit

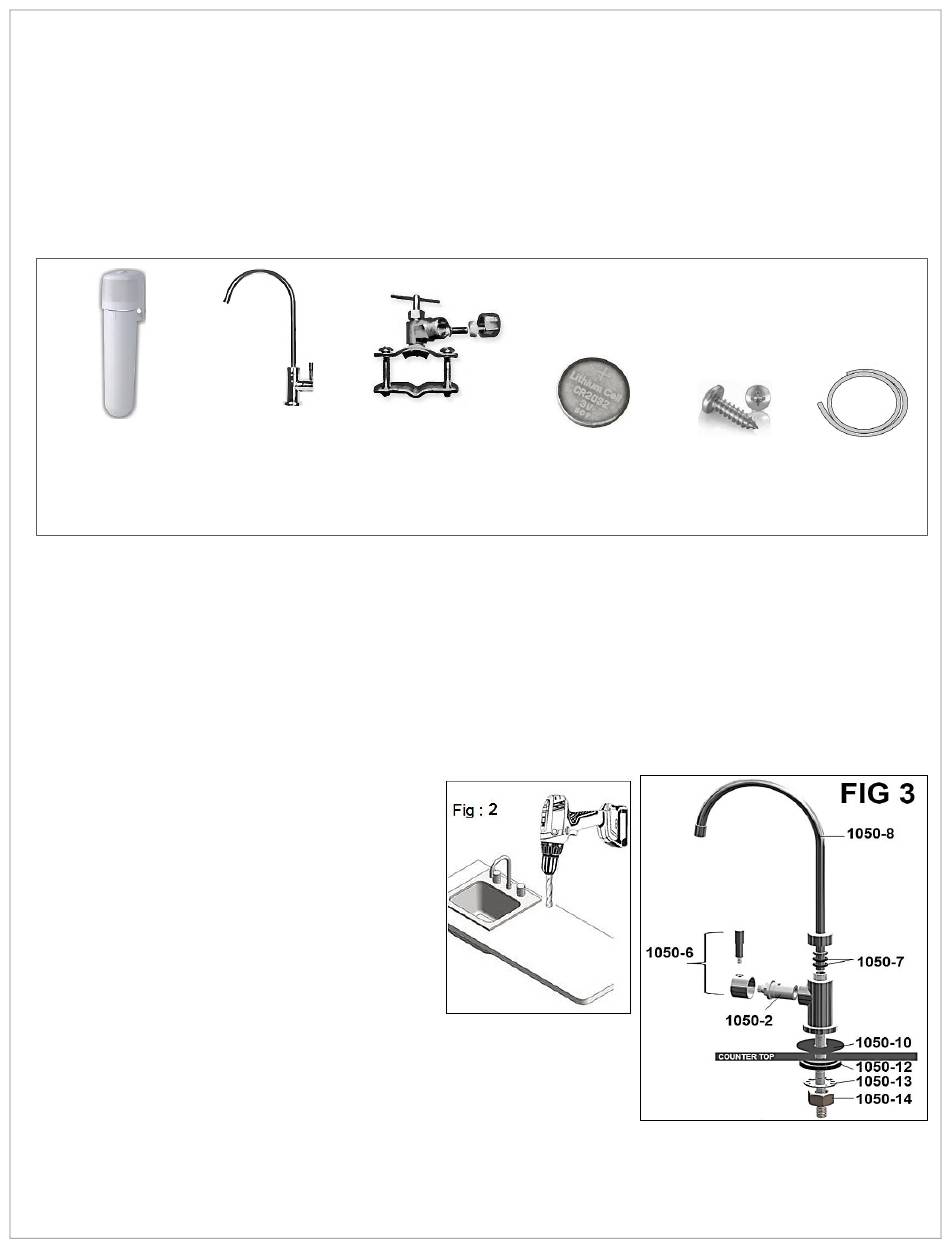

Les éléments suivants sont inclus dans la boîte:
Unité de filtration
avec cartouche
QLV + moniteur
(modèle QS1)
Retirez la cartouche (QLV) en la tournant d'un quart de tour en sens horaire (voir fig 9), et en tirant doucement
dessus pour la dégager de la tête. Mettez-la en lieu sûr jusqu'à ce que l'installation soit terminée.
Les instructions suivantes concernent l'installation du système TWIST sous l'évier. Il peut également être installé
à tout autre endroit distant à support mural (comme un sous-sol ou un vide sanitaire) d'où les tuyaux peuvent
être acheminés jusqu'au robinet. L'appareil ne doit pas être installé à plus de 4,5 m (15 pi) du robinet. En cas de
questions, appelez Rainfresh.
Étape 1: Installation du robinet
Le robinet peut être installé sur le rebord de
l'évier ou sur le comptoir. Remarque : le robinet
peut aussi être installé dans un trou de
douchette, le cas échéant.
1. Le robinet doit être installé près de l'évier.
Assurez-vous que le bec pivotant projette
au-dessus de l'évier et qu'il y a assez
d'espace sous le comptoir pour la tige du
robinet et pour permettre le serrage des
écrous.
2. Marquez l'emplacement et percez un trou de ½ po (fig 2). Protégez
le comptoir avec du ruban à masquer et utilisez un foret bien affûté.
3. Insérez la tige du robinet dans la rondelle supérieure (1050-10), puis
dans le trou que vous venez de percer dans le comptoir (voir fig. 3).
Sous le comptoir, installez la rondelle lisse en plastique (1050-12), la
rondelle de blocage (1050-13) et l'écrou de blocage (1050-14). Pendant que quelqu'un tient le robinet pour
l'empêcher de tourner, serrez fermement l'écrou de blocage.
1050
Soupape à étrier
Robinet en
Pour tuyau de cuivre
chrome avec sac
de pièces
1008-1
2545
Batterie CR2032
seulement
(modèle QS1)
1011-0 2730
Tube en plastique
Vis de support
1/4 po (6 ft)
(2)
