Proline Promag H 500

Bornes

Entrées de câble
Spécification de câble
Endress+Hauser
Entrée état
1

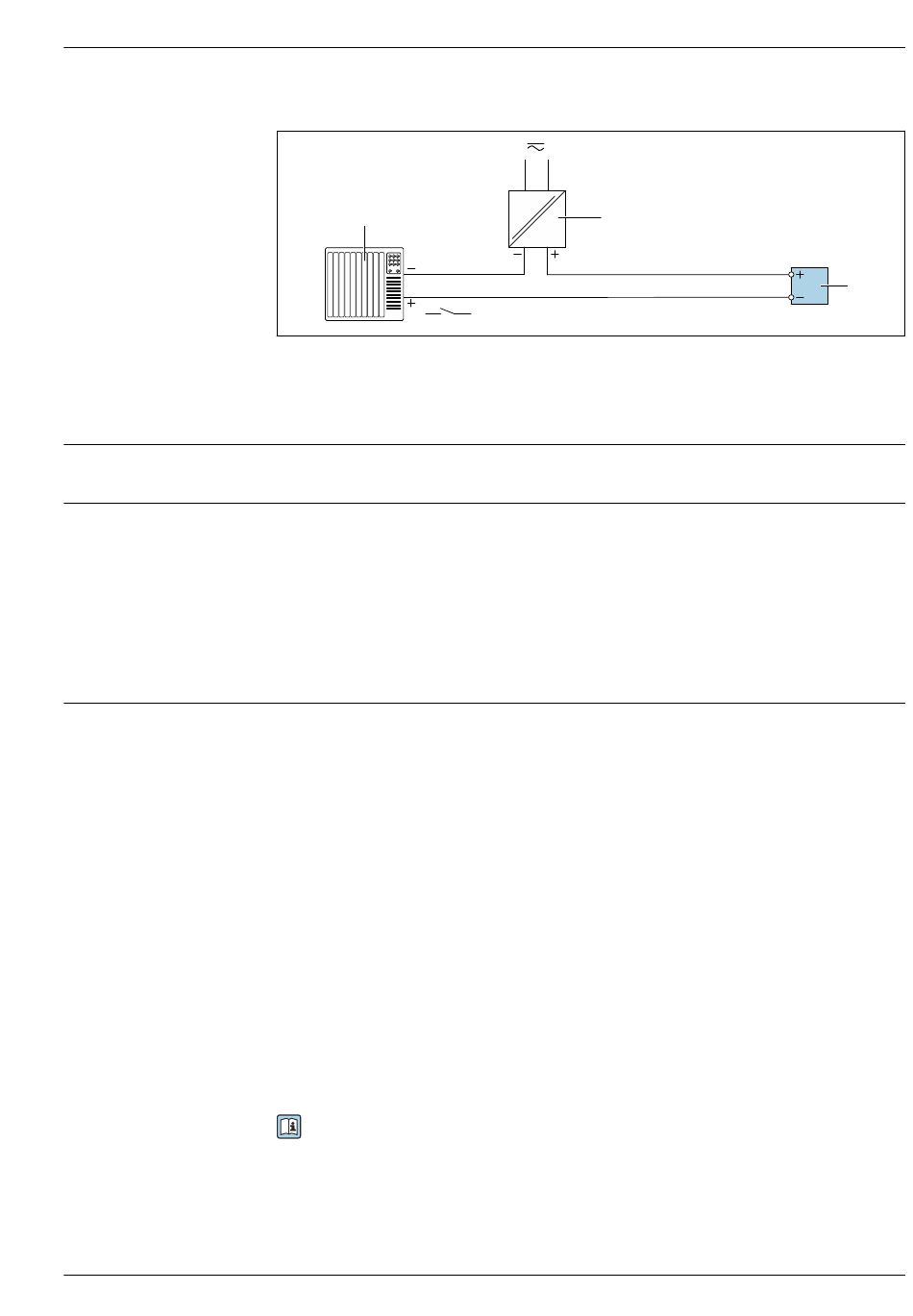

 21 Exemple de raccordement pour l' e ntrée état
1 Système/automate avec sortie état (p. ex. API)
2 Alimentation électrique
3 Transmetteur
Bornes à ressort : Adaptées aux torons et torons avec extrémités préconfectionnées.
Section de câble 0,2 ... 2,5 mm
• Presse-étoupe : M20 × 1,5 avec câble ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Filetage pour entrée de câble :
• NPT ½"
• G ½"
• M20
• Connecteur d' a ppareil pour communication numérique : M12
Disponible uniquement pour certaines versions d' a ppareil →  34.
• Connecteur d' a ppareil pour câble de raccordement : M12
Un connecteur d' a ppareil est toujours utilisé pour la version d' a ppareil avec caractéristique de
commande "Boîtier de raccordement capteur", option C "Ultracompact, hygiénique, inox".
Gamme de température admissible
• Les directives d' i nstallation en vigueur dans le pays d' i nstallation doivent être respectées.
• Les câbles doivent être adaptés aux températures minimales et maximales attendues.
Câble d'alimentation électrique (y compris conducteur pour la borne de terre interne)
Câble d' i nstallation normal suffisant.
Câble de terre de protection pour la borne de terre externe
Section de conducteur < 2,1 mm
L' u tilisation d' u ne cosse de câble permet de raccorder des sections plus importantes.
L' i mpédance de la mise à la terre doit être inférieure à 2 Ω.
Câble de signal
Sortie courant 4 à 20 mA HART
Il est recommandé d' u tiliser un câble blindé. Respecter le concept de mise à la terre de l' i nstallation.
PROFIBUS PA
Câble 2 fils torsadé blindé. Le type de câble A est recommandé .
Pour plus d' i nformations sur la planification et l' i nstallation de réseaux PROFIBUS :
• Manuel de mise en service "PROFIBUS DP/PA" (BA00034S)
• Directive PNO 2.092 "PROFIBUS PA User and Installation Guideline"
• CEI 61158-2 (MBP)
2
2 (24 ... 12 AWG).
2 (14 AWG)
3
A0028764
