LEGRAND 0 123 01 a 16 Mode D'emploi

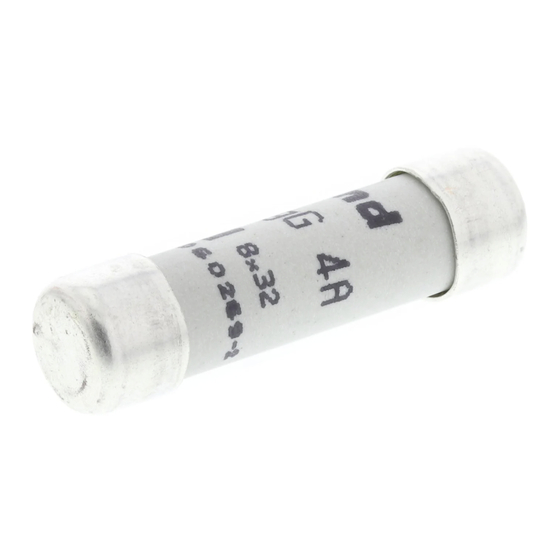

Cartouches industrielles cylindriques
Type gG
1. DESCRIPTION ET UTILISATION
Protection des conducteurs des circuits électriques en cas de surcharge ou de court-circuit.
Corps en céramique et embouts en cuivre plaqué argent.
2. GAMME ET CARACTERISTIQUES
2.1 Intensités assignées
8 x 32
Calibre
Sans percuteur Avec percuteur
0,5
1 0 123 01
2 0 123 02
4 0 123 04
6 0 123 06
8 0 123 08
10 0 123 10
12 0 123 12
16 0 123 16
20
25
32
40
50
63
80
100
125
(1) Surcalibrage non normalisé
2.2 Tension assignée et pouvoir de coupure
Tailles Tension assignée (V)
8 x 32
10 x 38
14 x 51
22 x 58
(sauf 125A: 400 V)
Peuvent être utilisées pour protéger des circuits en courant continu, alimentés sous une tension de 48VDC maxi.
2.3 Fréquence
Fréquence d'utilisation de 45Hz à 62Hz
Fiche technique : F00192FR/07
10 x 38 HPC
Sans percuteur Avec percuteur
0 133 94
0 133 01
0 124 02 0 133 02
0 124 04 0 133 04
0 124 06 0 133 06
0 124 08 0 133 08
0 124 10 0 133 10
0 124 12 0 133 12
0 124 16 0 133 16
0 133 20
0 133 25
400
500
500
500
Mise à jour le : 15/04/2014
87045 LIMOGES Cedex
Téléphone : 05 55 06 87 87 – Télécopie : 05 55 06 88 88
Référence (s) :
14 x 51 HPC
Sans percuteur
0 134 02 0 143 02
0 134 04 0 143 04
0 134 06 0 143 06
0 134 08
0 134 10 0 143 10
0 134 12
0 134 16 0 143 16
0 134 20 0 143 20
0 134 25 0 143 25
0 143 32
0 143 40
0 143 50
Pouvoir de coupure (kA)
20
100
100
100
0 123 01 à 16 - 0 124 02 à 16 - 0 133 01 à 94
0 134 02 à 25 - 0 143 02 à 50 - 0 145 04 à 50
0 153 04 à 97 - 0 155 10 à 97
SOMMAIRE
1. Description et utilisation................1
2. Gamme et caractéristiques ..........1
3. Neutres .........................................2
4. Normes de référence ....................2
5. Choix des appareils..................
6. Courbes de limitation ..............
7. Courbes de fusion..........................6
8. Contraintes thermiques.................10
22 x 58 HPC
Avec percuteur Sans percuteur
0 145 04
0 145 06
0 145 10 0 153 10
0 145 16 0 153 16
0 145 20 0 153 20
0 145 25 0 153 25
0 145 32 0 153 32
0 145 40 0 153 40
0 145 50 0 153 50
0 153 63
0 153 80
0 153 96
(1)
0 153 97
Créée le : 04/02/1997
Page
3
...
.....4
..
Avec percuteur
0 155 10
0 155 16
0 155 20
0 155 25
0 155 32
0 155 40
0 155 50
0 155 63
0 155 80
0 155 96
(1)
0 155 97
1/10
