Montaggio del sistema Pocket-Pro

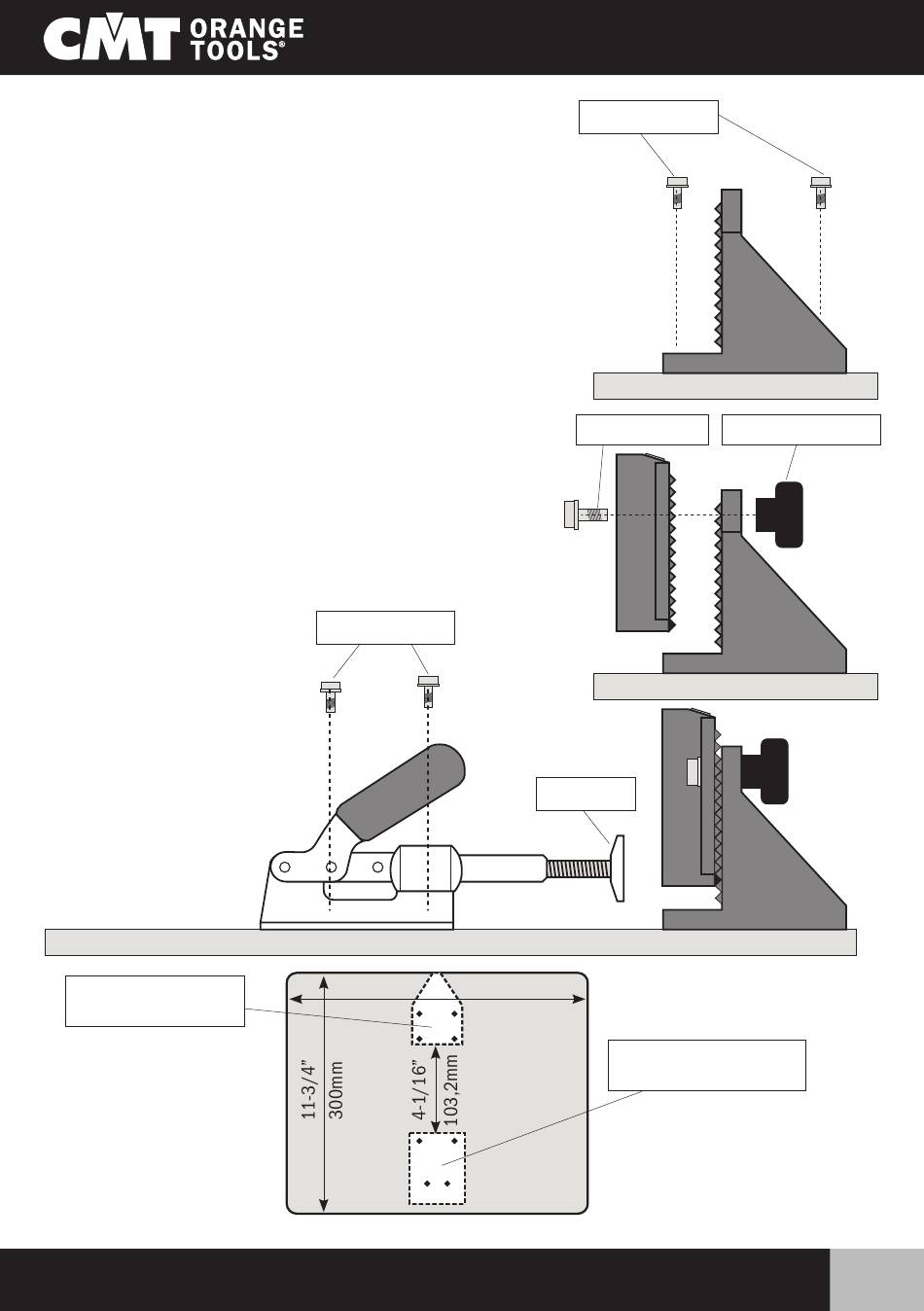

Fig. 1 Montare il sistema di giunzione su un pezzo piano
di compensato sul banco di lavoro. Vedere le illu-
strazioni in basso per le dimensioni consigliate. Le
viti devono essere strette in modo sufficiente da
impedire che l'attrezzatura si sposti sulla piastra,
ma non stringere in modo eccessivo perché l'at-
trezzatura si potrebbe danneggiare.
Fig. 2 Montare la parte superiore del sistema di giunzio-
ne alla base utilizzando le due viti e le manopole
fornite.
Fig. 3 Montare il pressore sulla base da voi costruita al
punto 1 utilizzando quattro viti. Avvitare l'alberino
filettato della punta del pressore all'interno del
corpo del pressore stesso.
Fig. 3
Fori di montaggio
per pressore
www.cmtorangetools.com
Vite M4
14-3/4"
375mm
Vite M4
1-5/8"
1-1/2"
1-3/8"
1-1/4"
1-1/8"
1"
7/8"
3/4"
5/8"
Fig. 1
1/2"
Piastra della base
Vite M8
1-5/8"
1-1/2"
1-3/8"
1-1/4"
1-1/8"
1"
7/8"
3/4"
5/8"
Fig. 2
1/2"
Punta
1-5/8"
1-1/2"
1-3/8"
1-1/4"
1-1/8"
1"
7/8"
3/4"
5/8"
1/2"
Fori di montaggio
per sistema PPJ
IT
Manopola
21
