Montage - Labomed CxL Manuel D'utilisateur

7

MONTAGE

Chaque unité standard peut être monté en simplement attachant le filtre et le cordon.
1

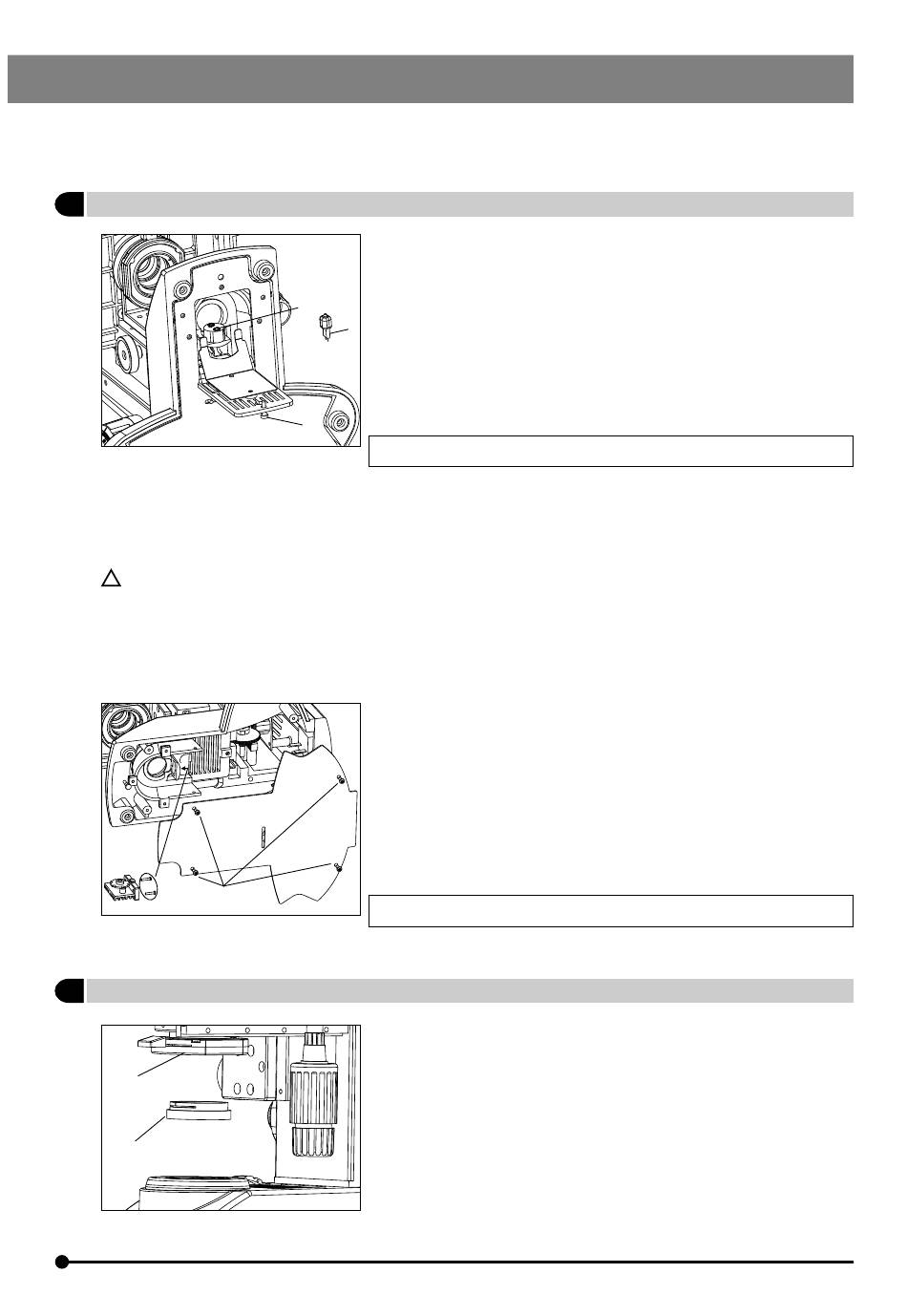

Installer ou remplacer l'ampoule
Fig. 2
Utilisez toujours l'ampoule indiquée. Utilisation d'une ampoule autre que celle indiquée par LABOMED peut mener à
un risque d'incendie. Les empreintes digitales ou les taches sur l'ampoule de lampe réduisent sa vie. Essuyez la
surface d'ampoule avec un tissu légèrement humidifié de l'alcool si la contamination se produit.
! Attention : Pour le remplacement d'ampoule pendant ou juste après utilisation
L'ampoule, la douille de lampe et les zones près de ces derniers seront extrêmement chaude pendant et
juste après utilisation. Réglez le commutateur principal à "O" (ETEINT), démontez le cordon de la prise, et
permettez à la douille d'ampoule et de lampe de se refroidir avant de remplacer l'ampoule avec une
nouvelle ampoule du type indiqué. Le temps de refroidissement peut changer selon la discrétion
d'utilisateurs.
2
1
Fig. 3
2
Monter le filtre (bleu) de jour
2
1
Fig. 4
Avant d'attacher l'ampoule, enlevez les pièces qui peuvent tomber de
l'armature de microscope comme le filtre et le spécimen et placez le
microscope sur son dos de sorte que l'embase soit exposée.
1. Tirez le bouton de serrure (1) sur le fond pour ouvrir la porte de
logement de lampe (2).
3
2. Tenez l'ampoule d'halogène (2) sans la prendre hors du sac en
2
polyéthylène pour ne pas corrompre l'ampoule avec des empreintes
digitales et ne pas pousser l'ampoule dans la goupille trous sur la
douille (3). Après fixation, enlevez le sac en polyéthylène.
3. Avec le bouton de serrure retiré, fermez la porte de logement de
lampe, et puis poussez le bouton de serrure de nouveau pour serrer la
SCALE 0.500
couverture.
1
Ampoule applicable : 6V20W ampoule d'halogène P/NCX-013
Procédé pour le remplacement de LED (schéma 3) :
1. Mettez le microscope sur une surface propre vers la droite de sorte
que la base de microscope soit exposée.
2. Dévissez les quatre vis (1) pour ouvrir l'embase du microscope en
utilisant un tournevis.
3. Enlevez les deux vis (2) fournis sur le logement de lampe (utilisez le
tournevis).
4. Remplacez la douille existante de LED avec la douille allumée de
LED.
5. Suivez le procédé du point 1 à 3 à l'envers pour compléter le
processus.
Remplacement applicable de LED : LED P/N 9135000-901
Ce filtre change la couleur de la lumière d'observation à une couleur
normale (couleur de jour).
• Montez le filtre de jour (1) au fond du condensateur (2) jusqu'à ce qu'il
clique. Voir le schéma 4.
8
