Please Contact Moen First
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
Automatic Compensating Valves:
Posi-Temp® and CFG®: For use with Showerheads rated at 1.5 GPM
(5.7 L/min) or higher
M-CORE™: For use with Showerheads rated at 1.3 GPM (4.9 L/min)
or higher
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezasfaltantes o de recambio
01-800-718-4345
WWW.MOEN.MX
Válvulas de compensación automática:
Posi-Temp® y CFG®: para usarse con rosetas de1.5 GPM (5.7 L/min)
o más
M-CORE™: para usarse con rosetas de 1.3 GPM (4.9 L/min) o más
Veuillez d'abord contacter Moen
en cas de problèmes avec l'installation, ou pour obtenir toute
pièce manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
Soupapes de compensation automatique
Posi-Temp® et CFG®: À utiliser avec des pommes de douche dont
le débit nominal est de 5,7 L/min (1,5 gpm) ou plus
M-CORE™ : À utiliser avec des pommes de douche dont le débit
nominal est de 4,9 L/min (1,3 gpm) ou plus
HELPFUL TOOLS For safety and ease of faucet
replacement, Moen recommends the use of these
helpful tools.
HERRAMIENTAS ÚTILES Para que el cambio de la
llave sea fácil y seguro, Moen le recomienda usar estas
útiles herramientas.
OUTILS UTILES Par mesure de sécurité et pour faciliter
l'installation, Moen suggère l'utilisation des outils suivants.
Material
U231CI
U231CX
U231X
U361CI
U361CX
U361X
M-CORE™ TRANSFER VALVES
These instructions must be left with the homeowner
VÁLVULAS DESVIADORAS M-CORE™
Estas instrucciones deben permanecer con elpropietario de la casa
ROBINETS COUPLEURS M-CORE
Ces directives doivent être remises au propriétaire
Material Description
M-CORE 2F/3F Transfer Valve CC/IPS
M-CORE 2F/3F Transfer Valve CPEX
M-CORE 2F/3F Transfer Valve PEX
M-CORE 3F/6F Transfer Valve CC/IPS
M-CORE 3F/6F Transfer Valve CPEX
M-CORE 3F/6F Transfer Valve PEX

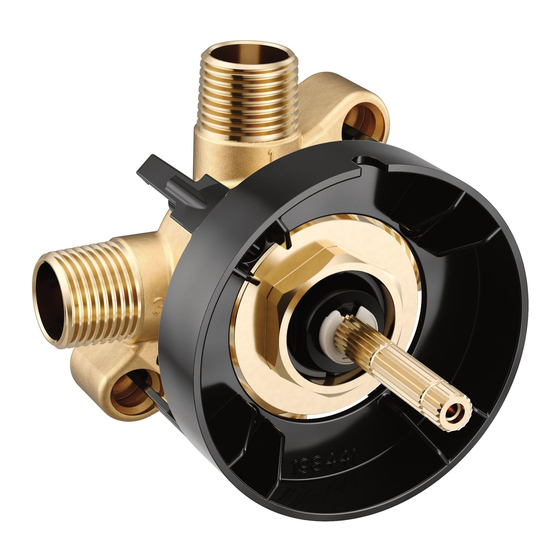

Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est offerte qu'à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Register Online:
Regístrese en línea:
S'enregistrer en ligne :
www.moen.com/product-registration
Shared Function
X
X
X
INS10941 - 1/20
MC
Non-Shared Function
X
X
X
