Intel
Desktop Board
®
D915PGN/D915PSY/
D915PCY/D915PCM
Quick Reference
English - 中文 – 한국어 - 日本語 - Polski - Italiano - Français - Deutsch - Русский - Português (Brasil) – Español
This guide contains basic instructions for installing the desktop board. For more detailed information, refer to the Product
®
Guide on the Intel
Express Installer CD-ROM.
本指南包括安装桌面母板的基本指导说明。有关详情，请参阅 Intel
Express Installer（Intel 快速安装程序）光盘上的
®
《产品 指南》。
®
본 안내서는 데스크톱 보드를 설치하기 위한 기본 지침을 제공합니다. 자세한 내용은 Intel
Express Installer CD-ROM 에
있는 제품 안내서를 참조하십시오.
®
このガイドには、デスクトップ ボードの基本的なインストール手順が記載されています。詳しい情報については、Intel
Express
Installer CD-ROM に入っている製品ガイドを参照してください。
Niniejsza instrukcja zawiera podstawowe informacje dotyczące instalacji płyty głównej. Bardziej szczegółowe informacje
®
można znaleźć w Instrukcji obsługi produktu na dysku CD-ROM Intel
Express Installer.
Questo manuale contiene le istruzioni di base per l'installazione della scheda. Per informazioni più dettagliate, consultare il
®
Manuale del prodotto sul CD-ROM Intel
Express Installer.
Ce guide fournit des instructions de base portant sur l'installation de la carte pour PC de bureau. Pour de plus amples
®
informations, reportez-vous au Guide du produit figurant sur le CD-ROM Intel
Express Installer.
Dieses Handbuch enthält grundlegende Anleitungen zur Installation des Desktop-Motherboard. Weitere Informationen
®
finden Sie im Produkthandbuch auf der Intel
Express Installer CD-ROM.
В этом руководстве содержатся основные инструкции по установке системной платы для настольного
®
компьютера. Для получения подробной информации см. "Руководство по продукту" на компакт-диске Intel
Express Installer.
Este guia contém instruções básicas para a instalação da placa de desktop. Para obter informações mais detalhadas, consulte
®
o Guia do produto no CD-ROM Intel
Express Installer.
Esta guía contiene instrucciones básicas para la instalación de la placa de escritorio. Para obtener información más
®
detallada, consulte la Guía de producto en el CD-ROM de Intel
Express Installer.
C64153-002
Publicité
Manuels Connexes pour Intel D915PGN
Sommaire des Matières pour Intel D915PGN

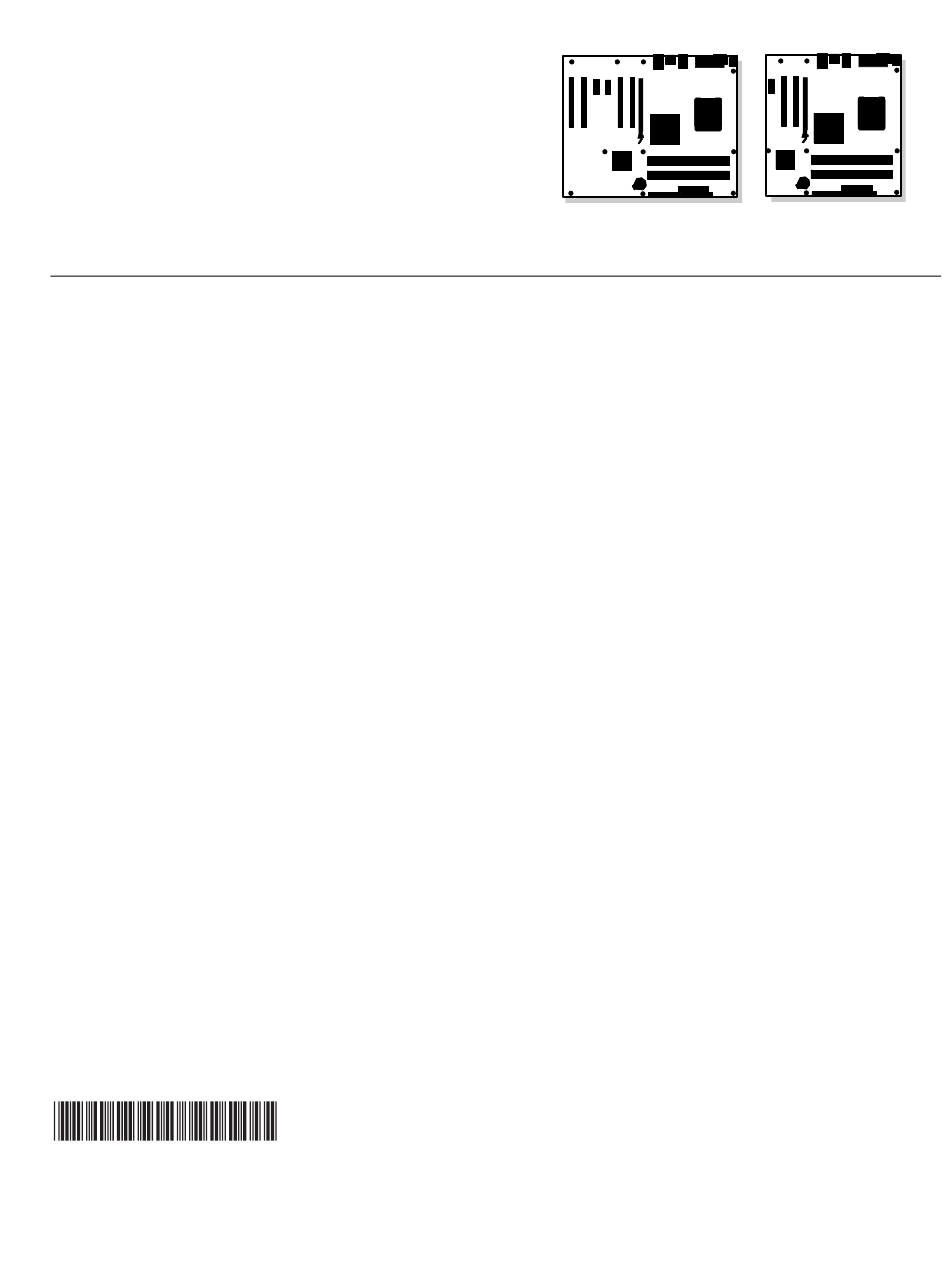

- Page 1 Guide on the Intel Express Installer CD-ROM. 本指南包括安装桌面母板的基本指导说明。有关详情，请参阅 Intel Express Installer（Intel 快速安装程序）光盘上的 ® 《产品 指南》。 ® 본 안내서는 데스크톱 보드를 설치하기 위한 기본 지침을 제공합니다. 자세한 내용은 Intel Express Installer CD-ROM 에 있는 제품 안내서를 참조하십시오. ® このガイドには、デスクトップ ボードの基本的なインストール手順が記載されています。詳しい情報については、Intel Express Installer CD-ROM に入っている製品ガイドを参照してください。...
