Verarbeitungshinweise / Notice de montage
JACKOBOARD Duschrinne / Receveur à écoulement linéaire

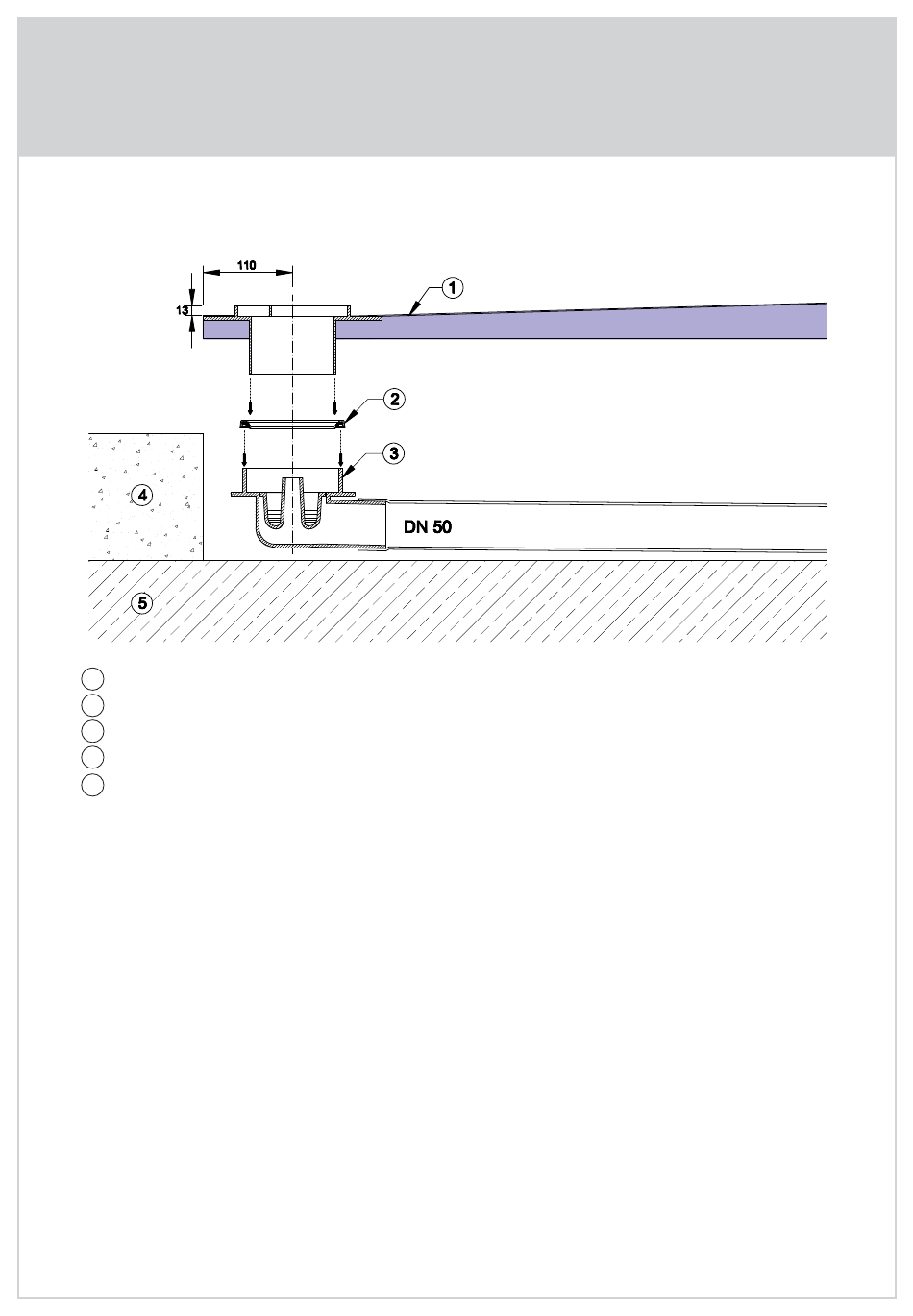

Systemaufbau / Principe du système
1 JACKOBOARD Duschrinne / Receveur JACKOBOARD
2 Dichtring mit Sicherungsring / Anneau de sécurité avec étanchéité
3 Ablauf waagerecht / Siphon horizontal
4 Estrich / Chape
5 Stahlbetondecke / Dalle
Die JACKOBOARD Duschrinne besteht aus einem Bodenelement mit integrierter Ablaufrinne
und einem Ablaufsystem. Da das Bodenelement nur eine Gefällefläche hat, muss dafür Sorge
getragen werden, dass das Wasser nicht über den Seitenrand läuft. Daher ist es notwendig, dass
auf 3 Seiten der JACKOBOARD Duschrinne Trennwände angeordnet werden.
Le receveur de douche à écoulement linéaire JACKOBOARD est livré avec un système d'écoule-
ment qui lui est spécifique. Comme il est mono pente, son installation doit se faire en système
cloisonné ou partiellement cloisonné (3 parois verticales au minimum).
3
